Номер по Госреестру СИ: 50009-12
50009-12 Расходомеры-счетчики газа и пара
(моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878)
Назначение средства измерений:
Расходомеры-счетчики газа и пара моделей GF868, GM868/XGM868,
GS868/XGS868, GC868, PT878GC, CTF878, IGM878 (далее - расходомеры-счетчики) предназначены для измерения скорости, объемного расхода (объема) природного, попутного нефтяного, факельного и других газов, массового расхода (массы) водяного пара, а также вычисления объемного расхода и объема попутного нефтяного, факельного газов, приведенных к стандартным условиям по ГОСТ 2939-63.

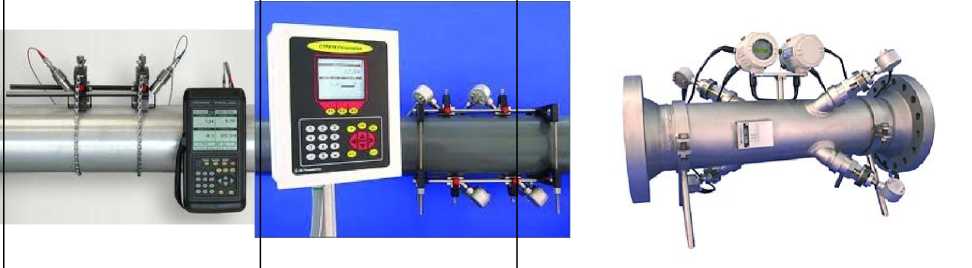

Внешний вид.
Расходомеры-счетчики газа и пара
Рисунок № 1

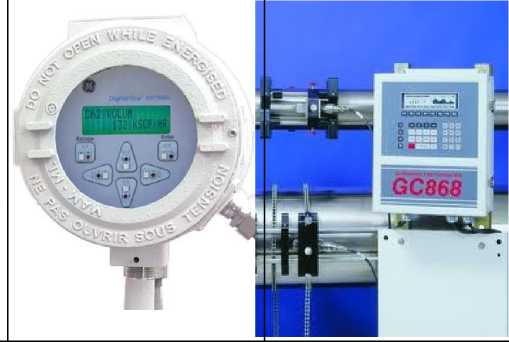

Внешний вид.
Расходомеры-счетчики газа и пара
Рисунок № 2

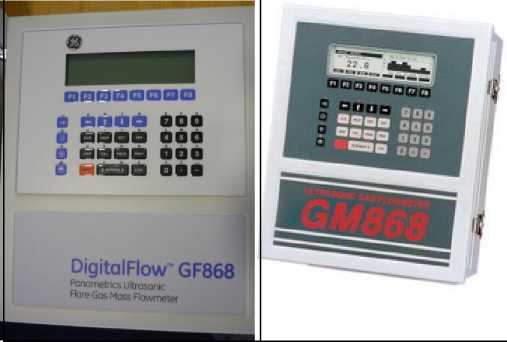

Внешний вид.
Расходомеры-счетчики газа и пара
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.03.2027
Номер записи - 139359
ID в реестре СИ - 361759
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
XGM868i, XGM868, XGF868I, PT878GC, Panametrics GM868, GS868, GM868, GF868i, GF868-2-3NEM, GF868-1-2EX-20A14-0-S-0, GF868-1-21-20514-0-0-0-0, GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878, GF868, GF-868-2-3EX, GF-868-2-24-20А14-5, GF 868, GC868-2-37-10516-0-0-0, GC868, CTF878,
Производитель
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.
Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).
В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.
Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.
Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 203
Выдано извещений - 3
Кол-во периодических поверок - 86
Кол-во средств измерений - 59
Кол-во владельцев - 28
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 3968 дн.
Приказы РСТ, где упоминается данный тип СИ
№600 от 2017.03.22 О продлении срока действия свидетельств (12 позиций)
№2828 от 2017.12.14 О продлении срока действия свидетельств об утверждении типа средств измерений
№2114 от 2020.12.15 О внесении изменений в описание типа на Систему измерительную АСУТП комплекса глубокой переработки тяжелых остатков ОАО "ТАИФ-НК"
№1734 от 2021.08.11 О внесении изменений в сведения об утвержденном типе средств измерений Расходомеры-счетчики газа и пара моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878
№2347 от 2021.10.22 О внесении изменений в сведения об утвержденном типе средств измерений (74213-19)
№80 от 2022.01.14 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (30)
№2603 от 2022.10.18 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№3396 от 2022.12.30 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Электромагнитная совместимость технических средств" (ТК 030)
Наличие аналогов СИ: Расходомеры-счетчики газа и пара (моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50009-12 Расходомеры-счетчики газа и пара (моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
45257-10 Расходомеры ультразвуковые (ПИР) ООО "Технологии ПИР" (РОССИЯ г.Москва) |
|
50009-12 Расходомеры-счетчики газа и пара (моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
60932-15 Счетчики газа (КТМ100 РУС) ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.) |
|
50009-12 Расходомеры-счетчики газа и пара (моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
75566-19 Счетчики газа ультразвуковые (КТМ700 РУС) Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология» (ООО «НПП КуйбышевТелеком-Метрология») (РОССИЯ пгт Волжский, Самарская обл.) |
|
50009-12 Расходомеры-счетчики газа и пара (моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
77155-19 Датчики расхода газа (DYMETIC-1223M) АО "Даймет" (РОССИЯ г.Тюмень) |
|
50009-12 Расходомеры-счетчики газа и пара (моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
82430-21 Расходомеры ультразвуковые (ПИР RG(F)) Общество с ограниченной ответственностью "Технологии ПИР" (ООО "Технологии ПИР") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Технологии ПИР" (ООО "Технологии ПИР")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
59667-15 19.11.2024 |
Анализаторы кислорода, oxy.IQ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
59922-15 19.11.2024 |
Анализаторы влажности, dew.IQ, moisture.IQ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
62748-15 12.08.2025 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Cправочник методик поверки составлен по данным реестра "Утверждённые типы средств измерений" ФГИС АРШИН, содержит более 28 тыс. записей и постоянно пополняется.
В качестве идентификатора методики в справочнике используется номер средства измерений в ФГИС АРШИН. Кроме данного справочника в системе "ОЕИ аналитика" присутствует справочник методик поверки, отсутствующих в ФГИС, который пополняется силами сотрудников сервиса.
Бесплатный
Кто поверяет Расходомеры ультразвуковые (ПИР RG(F))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 7 | 1 | 0 | 6 | 0 | 7 | 0 | 6 | ||
| ООО "НМОП" (RA.RU.311359) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "ЭРИС" (1314) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САХАЛИНСКИЙ ЦСМ" (RA.RU.311389) | РСТ | 10 | 2 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 5 | 1 | 0 | 0 | 5 | 1 | 0 | ||
| ООО "КРОНЕ-АВТОМАТИКА" (1522) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "СТЕК" (RA.RU.312080) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
| ООО ЦМ "СТП" (RA.RU.311519) | 17 | 2 | 7 | 5 | 0 | 11 | 6 | 5 | ||
| ООО "ИМЦ" (RA.RU.311684) | 14 | 1 | 8 | 6 | 0 | 13 | 8 | 5 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 7 | 7 | 0 | 0 | 7 | 7 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "МЕТРОЛОГИЯ И АВТОМАТИЗАЦИЯ" (RA.RU.311956) | 7 | 0 | 6 | 2 | 6 | 0 | 6 | |||
| АО "АНХК" (RA.RU.311979) | 4 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "Метрологический центр СТП" (1799) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИР" (74) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Межрегиональное ОАО "Нефтеавтоматика" (RA.RU.310667) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 17 | 0 | 14 | 1 | 1 | 0 | 1 | |||
| ООО "ГАЗПРОМ ДОБЫЧА НАДЫМ" (РОСС RU.0001.310423) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО ЦМ "СТП" (RA.RU.311519) | 17 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 10 | 1 | 11 | 0 | 12 | 1 | 11 | ||
| ООО "ГАЗПРОМНЕФТЬ-АВТОМАТИЗАЦИЯ" (RA.RU.312789) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Расходомеры ультразвуковые (ПИР RG(F))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
15070 | 9932 |
|
ФБУ Калужский ЦСМ Калужская область |
9610 | 9932 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
9193 | 9932 |
|
ФБУ Красноярский ЦСМ Красноярский край |
8022 | 9932 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
7767 | 9932 |
Программное обеспечение
Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). ПО расходомеров-счетчиков имеет уровень защиты С по МИ 3286-2010. Защита ПО расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля администратора), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее расходомера-счетчика или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащей номер версии ПО расходомера-счетчика. Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров-счетчиков.
|
Модель расходомера -счетчика |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
GF868 |
GF868.BIN GF868.HRT.BIN GF868.G1A.BIN |
GF3R GF3R-HRT GF3S-G1A |
E0EE 2026 74A1 |
CRC-16 |
|
GM868 |
GM868.BIN |
GM3Q |
0EB9 |
CRC-16 |
|
Модель расходомера -счетчика |
Идентификационное наименование ПО |
Номер версии ПО |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
XGM868 |
XGM868.BIN |
Y3FM |
9347 |
CRC-16 |
|
XGM868.HRT.BIN |
Y3C.HRT |
2CE6 | ||
|
XGM868i.BIN |
Y4DM |
38E3 | ||
|
GS868 |
GS868.BIN |
GS3N |
42A8 |
CRC-16 |
|
XGS868 |
XGS868.BIN |
Y3FS |
91BF |
CRC-16 |
|
XGS868i.BIN |
Y4DS |
D24A | ||
|
GC868 |
GC868.BIN |
GC4C |
4FF2 |
CRC-16 |
|
PT878GC |
BOOT.004.2 |
2В |
— |
— |
|
CTF878 |
CTF DSP 1 A.BIN |
CTF.DSP.1.A |
D207DE11 |
CRC-32 |
|
IGM878 |
IMG878 DSP 001 A.BIN |
DSP.001.A |
7ABA42CE |
CRC-32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом и на корпус ЭВБ расходомеров-счетчиков в виде голографической наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Метод измерения расходомеров-счетчиков описан в руководствах по эксплуатации расходомеров-счетчиков.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к расходомерам-счетчикам
ГОСТ 8.618-2006 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений объемного и массового расходов газа
ГОСТ 14254-96 Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0.Общие требования
ГОСТ Р 51330.1-99 Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида «взрывонепроницаемая оболочка»
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений-
- осуществление государственных учетных операций;
-
- осуществление торговли и товарообменных операций.
Изготовитель
Фирма «Baker Hughes EMEA Unlimited Company», ИрландияАдрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland
Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центр
ГЦИ СИ ООО «СТП» Регистрационный номер №30138-09.Республика Татарстан, 420029, г. Казань, ул. Сибирский тракт 34, корп.013, офис306, Телефон: (843)214-20-98
Факс (843)227-40-10
E-mail: office@ooostp.ru
Расходомеры-счетчики состоят из ультразвуковых преобразователей и электронновычислительного блока (далее - ЭВБ).
Принцип действия расходомеров-счетчиков основан на ультразвуковом времяимпульсном методе измерений. Ультразвуковые преобразователи, установленные выше и ниже по течению потока, посылают и принимают кодированные ультразвуковые сигналы, проходящие через поток газа или пара. ЭВБ по разности времен перемещения импульсов по направлению потока и против него, используя методы цифровой обработки в сочетании с современными способами кодирования и корреляционного детектирования сигнала, рассчитывает скорость потока. На основе измеренной скорости потока и диаметра измерительного трубопровода ЭВБ проводит расчет объемного расхода и объема газа или пара.
Для обеспечения максимальной точности могут использоваться двухканальные модели, которые могут быть установлены для двух лучевого измерения скорости, объемного расхода (объема) в одном месте трубопровода, а так же может применяться для измерения скорости, объемного расхода (объема) в двух различных трубопроводах или в двух различных точках одного трубопровода. Расходомеры-счетчики с врезными ультразвуковыми преобразователями могут комплектоваться измерительным участком. Для обеспечения доступа к ультразвуковым преобразователям расходомеры-счетчики могут комплектоваться запорной арматурой, позволяющей извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Расходомеры-счетчики могут использоваться во взрывоопасных зонах.
Расходомеры-счетчики имеют аналоговые токовые входы для подключения преобразователей давления и температуры.
Расходомеры-счетчики модели GF868 (далее - GF868) предназначены для измерения скорости, объемного расхода (объема) попутного нефтяного, факельного газов при рабочих условиях, а также при использовании преобразователей давления и температуры вычисления объемного расхода (объема) попутного нефтяного, факельного газов, приведенного к стандартным условиям по ГОСТ 2939-63. Расчет физических свойств газа осуществляется по
методике ГСССД МР-113-03. Расходомер GF868 позволяет измерять массовый расход и массу факельного газа. Ультразвуковые преобразователи могут быть установлены в измерительный участок или непосредственно в технологическую линию, используя процедуру «горячей или холодной врезки». Электронный блок может быть установлен на расстоянии до 300 м от преобразователей.
Расходомеры-счетчики моделей GM868, XGM868 (далее - GM868, XGM868) общепромышленного назначения предназначены для измерения скорости, объемного расхода и объема при рабочих условиях природного, попутного нефтяного, факельного и других газов.
Расходомеры-счетчики моделей GS868, XGS868 (далее - GS868, XGS868) предназначены для измерения скорости, объемного расхода (объема) насыщенного и перегретого пара, а также при использовании преобразователей давления и температуры расчета массового расхода (массы) насыщенного и перегретого пара.
Расходомеры-счетчики модели GC868 (далее - GC868) предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного и других газов под давлением. Расходомеры-счетчики модели GC868 имеют накладные ультразвуковые преобразователи, не требующие врезки в трубопровод, что особенно эффективно при измерении расхода газов, вызывающих эрозию и коррозию, токсических, высокочистых или стерильных газов, а также в практических задачах, где врезка датчиков в трубу нежелательна.
Расходомеры-счетчики модели PT878GC (далее - PT878GC) предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного и других газов. PT878GC имеют портативный ЭВБ с независимым питанием от аккумуляторных батарей и накладные ультразвуковые преобразователи. ЭВБ имеет инфракрасный порт связи, позволяющий передавать или выводить на печать данные, как в реальном масштабе времени, так и сохраненные в памяти.
Расходомеры-счетчики модели CTF878 (далее - CTF878) используют
корелляционный меточный метод и предназначены для измерения скорости, объемного расхода (объема) при рабочих условиях природного, попутного нефтяного и других газов, с небольшим давлением и плотностью не менее 1,2 кг/м3 при рабочих условиях. CTF878 имеет стационарное исполнение с накладными ультразвуковыми преобразователями, не требующими врезки в измерительный трубопровод. Поэтому CTF878 могут применяться для измерения расхода газов, вызывающих эрозию и коррозию, а также токсичных, высокочистых и стерильных газов.
GF868 GM868, GS868
XGM868, XGS868 GC868
PT878GC CTF878
IGM878
Расходомеры-счетчики модели IGM878 (далее - IGM 878) предназначены для измерения с высокой точностью скорости, объемного расхода (объема) природного, попутного нефтяного и других газов. IGM 878 состоит из ЭВБ и двух пар врезных ультразвуковых преобразователей, установленных на специально изготовленном измерительном участке с фланцевыми соединениями.
ЭВБ расходомеров-счетчиков обеспечивают выполнение следующих функций:
-
- цифровая обработка сигналов поступающих с ультразвуковых преобразователей;
-
- измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;
-
- обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров-счетчиков;
-
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
-
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
В комплект поставки расходомеров-счетчиков может входить программный пакет PanaView, для установки на операторские и инженерные станции с установленной операционной системой Windows. Программный пакет PanaView позволяет производить следующие операции:
-
- загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;
-
- формировать протоколы и графики, основываясь на измерительной информации хранящейся в расходомерах-счетчиках;
-
- отображать и строить графики по текущим значениям измеряемых параметров.
Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает коммуникационные интерфейсы связи RS232, RS485, Ethernet и инфра красный интерфейс связи.
Комплексность поставки расходомеров-счетчиков приведена в таблице 6. Таблица 6 - Комплектность
|
Наименование |
Количество |
|
ЭВБ расходомера-счетчика |
1 экз. |
|
Комплект ультразвуковых преобразователей |
1 или 2 комплекта1) |
|
Комплект запорной арматуры |
1 или 2 комплекта2) |
|
Соединительные кабели |
1 комплект |
|
Измерительный участок ИТ |
1 экз2) |
|
Программный пакет PanaView для конфигурирования, параметризации и диагностики расходомеров-счетчиков |
1 экз 2) |
|
Руководство по эксплуатации:
|
1 экз. |
|
Расходомеры-счетчики газа и пара моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878. Методика поверки. |
1 экз. |
|
Примечания:
| |
расходомеров-счетчиков приведены в таблицах 2-5.
Таблица 2 - GF868 и GM868, XGM868
|
Наименование характеристики |
Модификация | ||
|
GF868 |
GM868, XGM868 | ||
|
Диапазон измерений скорости, м/с |
от 0,03 до 120 |
от 0,03 до 46 | |
|
Максимальное количество каналов измерения скорости и объемного расхода |
2 | ||
|
Наружный диаметр измерительного трубопровода (D), мм |
от 50 до 3000 | ||
|
Температура измеряемой среды, °С |
от минус 70 до 150 от минус 70 до 280* от минус 220 до 120* |
от минус 50 до 150 от минус 190 до 450* | |
|
Максимальное давление измеряемой среды, МПа |
20 |
18,7, 24* | |
|
Пределы допускаемой относительной погрешности при измерении скорости (V>0,3 м/с), объемного расхода (объема), %
проливным методом (при V>1,5 м/с) в комплекте с измерительным участком * |
D<1500 мм |
D>1500 мм |
±2 ±1 ±0,5* |
|
±3,5 ±1,4 ±0,5* |
±5 ±2 | ||
|
Пределы допускаемой приведенной погрешности аналоговых каналов ввода, % |
±0,1 |
±0,1 | |
|
Пределы допускаемой приведенной погрешности аналоговых каналов вывода, % |
±0,1 |
±0,1 | |
|
Наименование характеристики |
Модификация | |
|
GF868 |
GM868, XGM868 | |
|
Пределы допускаемой относительной погрешности при вычислении объемного расхода (объема) попутного нефтяного газа, приведенного к стандартным условиям, % |
±0,05 | |
|
Температура окружающей среды ЭВБ, °С |
от минус 20 до 55 |
от минус 40 до 60 |
|
Температура хранения, °С |
от минус 55 до 75 | |
|
Максимальная длина кабеля от преобразователя к вычислителю, м |
330 | |
|
Входные сигналы: |
аналоговый (от 0/4 до 20 мА); импульсный; частотный. | |
|
Выходные сигналы: |
аналоговый (от 0/4 до 20 мА); импульсный; частотный, дискретный. | |
|
Цифровые интерфейсы связи |
RS232, RS485*, OPC сервер*, Modbus RS485 or TCP/IP*, Ethernet TCP/IP*, OPC server*, Foundation FieldBus* | |
|
Электропитание:
|
220 В (±10%) 50±1 Гц от 12 до 48 В |
220 В (±10%) 50±1 Гц от 12 до 28 В |
|
Потребляемая мощность, не более, Вт |
20 | |
|
Защита ЭВБ по ГОСТ 14254-96 |
IP65 |
IP66 |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
1ExdIICT6 |
1ExdIICT6 (GM868) 1ExdIICT6/T5 (XGM868) |
|
Габаритные размеры ЭВБ, мм |
362x290x130 |
362x290x130 (GM868) 208x208x168 (XGM868) |
|
Масса ЭВБ, кг |
5 |
5(GM868) 4,5(XGM868) |
|
Средний срок службы, лет, не менее |
10 | |
|
Примечание: * - комплектуется по спецзаказу | ||
Таблица 3 - GC868 и GS868, XGS868
|
Наименование характеристики |
Модификация | |
|
GC868 |
GS868, XGS868 | |
|
Диапазон измерений скорости, м/с |
от 0,3 до 30 |
от 0,03 до 46 |
|
Максимальное количество каналов измерения скорости и объемного расхода |
2 | |
|
Наружный диаметр измерительного трубопровода (D), мм |
от 20 до 600 |
от 50 до 1200 |
|
Температура измеряемой среды, °С |
от минус 40 до 130 от минус 40 до 230* |
от минус 50 до 150 от минус 190 до 450* |
|
Максимальное давление измеряемой среды, МПа |
18,7; 24* | |
|
Наименование характеристики |
Модификация | ||
|
GC868 |
GS868, XGS868 | ||
|
Пределы допускаемой относительной погрешности при измерении скорости (V>0,9 м/с), объемного расхода (объема), %
|
D<150 мм ±5 ±2 |
D>150 мм ±2 ±1 |
±2 ±1 |
|
Пределы допускаемой приведенной погрешности аналоговых каналов ввода, % |
±0,1 |
±0,1 | |
|
Пределы допускаемой приведенной погрешности аналоговых каналов вывода, % |
±0,1 |
±0,1 | |
|
Пределы допускаемой относительной погрешности при вычислении массового расхода (массы) насыщенного и перегретого пара, % |
±0,05 | ||
|
Температура окружающей среды ЭВБ, °С |
от минус 20 до 55 | ||
|
Температура хранения, °С |
от минус 55 до 75 | ||
|
Максимальная длина кабеля от преобразователя к вычислителю, м |
150 | ||
|
Входные сигналы: |
аналоговый (от 0/4 до 20 мА), импульсный, частотный | ||
|
Выходные сигналы: |
аналоговый (от 0/4 до 20 мА), импульсный, частотный, дискретный | ||
|
Цифровые интерфейсы связи |
RS232, RS485*, OPC сервер*, Modbus RS485 or TCP/IP*, Ethernet TCP/IP*, OPC server*, Foundation FieldBus* | ||
|
Электропитание:
|
220 В (±10%) 50±1 Гц от 12 до 48 В |
220 В (±10%) 50±1 Гц от 12 до 28 В | |
|
Потребляемая мощность, не более, Вт |
20 | ||
|
Защита ЭВБ по ГОСТ 14254-96 |
IP66 |
IP65 | |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
1ExdIICT6 |
1ExdIICT6 (GS 868) 1ExdIICT6/T5 (XGS 868) | |
|
Габаритные размеры ЭВБ, мм |
362x290x130 |
362x290x130 (GS 868) 208x208x168 (XGS 868) | |
|
Масса ЭВБ, кг |
5 |
5(GS 868) 4,5(XGS 868) | |
|
Средний срок службы, лет, не менее |
10 | ||
|
Примечание: * - комплектуется по спецзаказу | |||
Таблица 4 - PT878GC и CTF878
|
Наименование характеристики |
Модификация | ||
|
PT878GC |
CTF878 | ||
|
Диапазон измерений скорости, м/с |
от 0,3 до 30 |
от 1,1 до 46 | |
|
Максимальное количество каналов измерения расхода | |||
|
Наружный диаметр измерительного трубопровода, мм |
от 20 до 610 |
от 152 до 1400 | |
|
Температура измеряемой среды, °С |
от минус от минус z |
40 до 130 0 до 230* |
от минус 40 до 130 |
|
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода (объема), % |
D<150 мм |
D>150 мм |
±2 (при V>1,1 м/с) ±1*(при V>1,1 м/с) |
|
±5 |
±2 | ||
|
Пределы допускаемой приведенной погрешности аналоговых каналов ввода, % |
±0,1 |
±0,1 | |
|
Пределы допускаемой приведенной погрешности аналоговых каналов вывода, % |
±0,1 |
±0,1 | |
|
Температура окружающей среды ЭВБ, °С |
от минус 20 до 55 |
от минус 10 до 55 | |
|
Температура хранения, °С |
от минус 40 до 70 |
от минус 40 до 70 | |
|
Максимальная длина кабеля от преобразователя к вычислителю, м |
8 154* |
150 | |
|
Входные сигналы: |
— |
аналоговые (от 0/4 до 20 мА) | |
|
Выходные сигналы: |
аналоговый (от 0/4 до 20 мА), импульсный, частотный |
аналоговый (от 0/4 до 20 мА), импульсный, частотный, дискретный | |
|
Цифровые интерфейсы связи |
инфра красный интерфейс связи |
RS232, RS485*, инфра красный интерфейс связи | |
|
Электропитание: |
от аккумуляторной батареи |
переменный ток 220 В (±10%) 50±1 Гц | |
|
Защита ЭВБ по ГОСТ 14254-96 |
IP65 |
IP66 | |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
— |
1ExdIICT6 | |
|
Габаритные размеры ЭВБ, мм |
238x138x38 |
362x290x130 | |
|
Масса ЭВБ, кг |
1,36 |
5 | |
|
Средний срок службы, лет, не менее |
10 | ||
|
Примечание: * - комплектуется по спецзаказу | |||
Таблица 5 - IGM878
|
Наименование характеристики |
IGM878 |
|
Диапазон измерений скорости, м/с |
от 0,45 до 36 |
|
Максимальное количество каналов измерения расхода |
2 |
|
Условный диаметр измерительного трубопровода, мм |
от 100 до 600 от 600 до 1000* |
|
Температура измеряемой среды, °С |
от минус 30 до 80 |
|
Максимальное давление измеряемой среды, МПа |
14,3 |
|
Пределы допускаемой относительной погрешности при измерении скорости, объемного расхода (объема), %
|
±0,5 ±1 ±0,3* |
|
Пределы допускаемой приведенной погрешности аналоговых каналов ввода, % |
±0,1 |
|
Пределы допускаемой приведенной погрешности аналоговых каналов вывода, % |
±0,1 |
|
Температура окружающей среды ЭВБ, °С |
от минус 40 до 60 |
|
Температура хранения, °С |
от минус 55 до 75 |
|
Входные сигналы: |
аналоговый (от 0/4 до 20 мА), импульсный, частотный |
|
Выходные сигналы: |
аналоговый (от 0/4 до 20 мА), импульсный, частотный, дискретный |
|
Цифровые интерфейсы связи |
двунаправленные RS232 или RS485 для пакета PanaView, Modbus RS485 |
|
Электропитание:
|
220 В (±10%) 50±1 Гц от 12 до 48 В |
|
Потребляемая мощность, не более, Вт |
20 |
|
Защита ЭВБ по ГОСТ 14254-96 |
IP66 |
|
Маркировка взрывозащиты ЭВБ по ГОСТ Р 51330.13-99 |
1ExdIICT6/T5 |
|
Габаритные размеры ЭВБ, мм |
208x208x168 |
|
Масса ЭВБ, кг |
4,5 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания:
* - комплектуется по спецзаказу | |
