Сведения о средстве измерений: 75275-19 Расходомеры-счётчики газа ультразвуковые

Номер по Госреестру СИ: 75275-19
75275-19 Расходомеры-счётчики газа ультразвуковые
(PanaFlow ZXG)

Назначение средства измерений:
Расходомеры-счетчики газа ультразвуковые PanaFlow ZXG (далее - расходомеры) предназначены для измерений скорости, массового расхода, объемного расхода и объема (приведенного к стандартным условиям) природного, свободного (попутного) нефтяного газа, азота, воздуха и прочих газов.

сертификация программного обеспечения
Внешний вид. Расходомеры-счётчики газа ультразвуковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры-счётчики газа ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 02.08.2019
Срок свидетельства - 18.06.2024
Номер записи - 172137
ID в реестре СИ - 666996
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

мод. Z-1G, Z2G, PF8M-Z2G, PanaFlow ZXG, PanaFlow Z2G,

Производитель

Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 28
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 13
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Расходомеры-счётчики газа ультразвуковые (PanaFlow ZXG)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
75275-19 Расходомеры-счётчики газа ультразвуковые (PanaFlow ZXG)
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
62301-15 Счетчики газа (КТМ600 РУС)
ООО "НПП КуйбышевТелеком-Метрология" (РОССИЯ п.г.т. Волжский, Самарская обл.)
75275-19 Расходомеры-счётчики газа ультразвуковые (PanaFlow ZXG)
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
77155-19 Датчики расхода газа (DYMETIC-1223M)
АО "Даймет" (РОССИЯ г.Тюмень)

Все средства измерений АО "Даймет"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50009-12
22.03.2027
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
51349-12
17.08.2027
Анализаторы кислорода, XMO2, APX
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51353-12
17.08.2027
Анализаторы кислорода, O2X1
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51452-12
17.08.2027
Генераторы влажного газа, MG101
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51453-12
17.08.2027
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51454-12
17.08.2027
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51455-12
17.08.2027
Газоанализаторы, XMTC
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51863-12
22.03.2027
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
58672-14
03.07.2024
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82)
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
59667-15
19.11.2024
Анализаторы кислорода, oxy.IQ
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
59922-15
19.11.2024
Анализаторы влажности, dew.IQ, moisture.IQ
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
62748-15
12.08.2025
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
66152-16
22.12.2026
Анализаторы влажности, Aurora H2O
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
71005-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71006-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71007-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71008-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71545-18
15.06.2024
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71824-18
11.07.2024
Расходомеры-счетчики жидкости ультразвуковые , PT900
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
75275-19
18.06.2024
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года

Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.

Параметры исследований:

  • фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
  • объемы первичных и периодических поверок за период 2017г. по н.в.
  • фильтр по местам осуществления деятельности
  • предоставление информации в графическом и табличном видах
  • детальное рассмотрение деятельности каждой из организаций округа по годам
  • анализ в разрезе первичных, периодических поверок и видов измерений
  • количество поверок по типам СИ в динамике по годам
  • индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • быстрый анализ контрагентов организаций-поверителей
  • анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Кто поверяет Датчики расхода газа (DYMETIC-1223M)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
(RA.RU.311285)
  • Z2G
  • 4 0 0 0 0 0 0
    ООО "ИМЦ"
    (RA.RU.311684)
  • мод. Z-1G
  • 4 4 0 0 4 4 0
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Z2G
  • 9 9 0 0 9 9 0
    ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
    (RA.RU.311315)
    РСТ
  • PF8M-Z2G
  • 9 9 0 0 9 9 0
    ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ»
    (RA.RU.313740)
  • PanaFlow ZXG
  • PanaFlow Z2G
  • 2 0 2 0 2 0 2

    Стоимость поверки Датчики расхода газа (DYMETIC-1223M)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Расходомеры имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа -трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

    Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов.

    Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения. Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow ZXG приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    XGM868i

    Номер версии (идентификационный номер) ПО

    Y4JM

    Цифровой идентификатор ПО

    B205

    Алгоритм вычисления контрольной суммы исполняемого кода

    CRC-16


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом, и на шильдик, установленный на корпусе электронно-вычислительного блока, методом лезерной гравировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам газа ультразвуковым PanaFlow ZxG

    ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

    Принцип действия расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода (объема).

    Конструктивно расходомеры состоят из:

    • -     корпуса расходомера, с установленными в нем ультразвуковыми преобразователями;

    • -     электронно-вычислительного блока (далее - ЭВБ), который закреплен с наружной стороны корпуса. В состав ЭВБ входит процессорная плата, отвечающая за возбуждение и обработку сигналов, поступающих от преобразователей, интерфейсный блок, отвечающий за входные/выходные сигналы и жидкокристаллический дисплей с магнитной клавиатурой.

    Расходомеры PanaFlow ZXG, в зависимости от количества используемых каналов, имеют две модификации Z1G и Z2G (один или два канала).

    Расходомеры снабжены заглушками которые позволяют извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Расходомеры изготавливаются во взрывобезопасном исполнении.

    Расходомеры дополнительно могут включать функцию приведения измеренного объемного расхода и объема газа к стандартным условиям. В этом случае расходомеры дополнительно могут быть оборудованы датчиком давления и температуры.

    Конструкция расходомера предусматривает моноблочный монтаж корпуса расходомера и ЭВБ (по заказу ЭВБ может поставляться в раздельном варианте установки).

    ЭВБ расходомеров обеспечивают выполнение следующих функций:

    • -     цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

    • -     измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

    • -     обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров;

    • -     передача измерительной информации по аналоговым и цифровым интерфейсам;

    • -     защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

    В комплект поставки расходомеров дополнительно входит программный пакет PanaView, предназначенный для конфигурирования, параметризации и диагностики расходомера. Программный пакет PanaView позволяет производить следующие операции:

    - загружать в расходомеры и сохранять из расходомеров конфигурационные данные;

    - формировать протоколы и графики, основываясь на измерительной информации хранящейся в расходомерах;

    - отображать и строить графики по текущим значениям измеряемых параметров.

    Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает коммуникационные интерфейсы связи RS232, RS485, Ethernet и инфракрасный интерфейс связи.

    Расходомеры присоединяются к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после расходомеров должны соответствовать требованиям эксплуатационной документации производителя.

    Расходомеры могут измерять газ как в прямом, так и в обратном направлении.

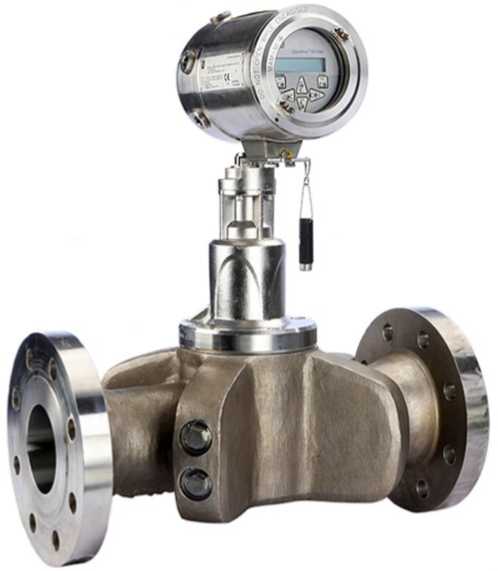

    Общий вид расходомеров приведен на рисунке 1. Пломбирование расходомеров не предусмотрено.

    Внешний вид. Датчики расхода газа (DYMETIC-1223M), http://oei-analitika.ru

    Рисунок 1 - Общий вид расходомера


    Таблица 5 -

    Наименование

    Обозначение

    Количество, шт. (компл.)

    Расходомер-счетчик газа ультразвуковой

    PanaFlow Z1G

    PanaFlow Z2G

    1

    Руководство по эксплуатации

    «Расходомеры-счетчики газа ультразвуковые PanaFlow ZxG. РЭ»

    1

    Паспорт

    «Расходомер-счетчик газа ультразвуковой PanaFlow ZxG. Паспорт»

    1

    Методика поверки

    МП 0792-13-2018

    1

    Комплект монтажных частей

    -

    *

    Комплект ЗИП

    -

    *

    Ответные фланцы, прокладки, крепеж, прямые участки

    -

    *

    *

    - поставляется дополнительно по заказу.


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Модификация

    Z1G

    (одноканальный)

    Z2G

    (двухканальный)

    Диапазон измерений расхода при рабочих условиях, м3

    от 1 до 10 9001)

    Пределы допускаемой относительной погрешности измерений объемного расхода (объема) при проливном методе поверки, %:

    • - в диапазоне от Qt2) до Qmax

    • - в диапазоне от Qmin до Qt

    ±1,53) (±1,04))

    ± 2,5

    ±1,03) (± 0,74)) ± 2,5

    Пределы допускаемой относительной погрешности измерений объемного расхода (объема) при имитационном методе поверки, %:

    • - в диапазоне от Qt до Qmax

    • - в диапазоне от Qmin до Qt

    ± 2,0

    ± 3,0

    ± 1,5

    ± 3,0

    Пределы допускаемой приведенной погрешности аналоговых каналов ввода/вывода, %

    ± 0,1

    Пределы допускаемой относительной погрешности счетчика при вычислении объемного расхода и объема газа, приведенных к стандартным условиям5) 6), %

    ± 0,01

    • 1) Зависит от номинального диаметра расходомера и скорости потока газа (См. таблицу 4)

    • 2) Переходное значение расхода Qt зависит от номинального диаметра и расчитывается по скорости потока газа из таблицы 4

    • 3) При калибровке (поверке) на воздухе на эталонной установке с относительной погрешностью не более ± 0,3%

    • 4) При калибровке (поверке) на природном газе на эталонной установке с относительной погрешностью не более ± 0,23%

    • 5) Указанная погрешность вычислений не содержит погрешности определения температуры, давления и цифро-аналоговых преобразований. Погрешность вычисления объемного расхода и объема газа, приведенных к стандартным условиям, определяются в соответствии с действующими нормативными документами на системы измерений на базе ультразвуковых преобразователей расхода

    • 6) Комплектуется по спецзаказу

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение

    Номинальный диаметр, мм

    от 50 до 400

    Диапазон температуры измеряемой среды, °С

    от - 40 до + 150

    Максимальное давления измеряемой среды, МПа

    24

    Габаритные размеры расходомера, мм, (зависят от типоразмера)

    • - длина

    • - ширина

    • - высота

    от 508 до 1066

    от 241 до 615 от 535 до 1016

    Масса в сборе, кг, не более (в зависимости от номинального диаметра и типоразмера)

    от 48 до 640

    Входные сигналы аналоговый, мА

    от 0/4 до 20

    Выходные сигналы: аналоговый, мА импульсный/частотный1) дискретный

    от 0/4 до 20

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность воздуха, %

    • - атмосферное давление, кПа

    от - 40 до + 60 до 95 % без конденсации влаги

    от 84,0 до 106,7

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    • - напряжение постоянного тока, В

    220%

    50±2 от 12 до 28

    Поддерживаемые протоколы связи

    HART/Modbus/Foundation

    Fieldbus

    Степень защиты от внешних воздействий по ГОСТ 14254-2015

    IP66

    Среднее время наработки на отказ, ч, не менее

    60 000

    Средний срок службы, лет, не менее

    25

    1) комплектуется по спецзаказу

    Таблица 4 - Диапазоны скоростей потока газа при измерении объемного расхода газа в

    рабочих условиях (м/с)

    Номинальный диаметр расходомера,

    DN

    от 50 до 150

    200

    250

    300

    350

    400

    Скорость потока, соответствующая минимальному расходу Qmin

    0,15

    0,15

    0,15

    0,15

    0,15

    0,15

    Скорость потока, соответствующая переходному расходу Qt

    1,5

    1,5

    1,5

    1,5

    1,5

    1,5

    Скорость потока, соответствующая максимальному расходу Qmax

    76

    60

    51

    39

    30

    24


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
