Номер по Госреестру СИ: 71824-18
71824-18 Расходомеры-счетчики жидкости ультразвуковые
(PT900)
Назначение средства измерений:
Расходомеры-счетчики жидкости ультразвуковые PT900 предназначены для измерений объемного расхода и объема жидкости.
Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 2
Программное обеспечение
Расходомеры-счетчики жидкости ультразвуковые PT900 имеют встроенное программное обеспечение. Программное обеспечение предназначено для вычисления объёмного расхода и объёма на основе данных от ультразвуковых преобразователей, а также для управления устройствами ввода-вывода информации расходомеров-счетчиков, создания в энергонезависимой памяти архивных записей об объемах жидкости за отчетные интервалы времени (часы, сутки). Уровень защиты программного обеспечения «низкий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PT900 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование программного обеспечения |
РТ900 |
Номер версии (идентификационный номер) программного обеспечения |
не ниже 1.0.7 |
Цифровой идентификатор программного обеспечения |
- |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PT900Приказ Росстандарта № 256 от 7 февраля 2018 года «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Принцип действия расходомеров-счетчиков жидкости ультразвуковых PT900 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. По разности времени прохождения ультразвуковых импульсов расходомеры-счетчики жидкости ультразвуковые PT900 определяют скорость потока. По определенной скорости потока и введенным параметрам трубопровода расходомеры-счетчики жидкости ультразвуковые PT900 рассчитывают объемный расход и объем жидкости.
Расходомеры-счетчики ультразвуковые PT900 состоят из одной или двух пар ультразвуковых преобразователей (установленных в одном или двух накладных зажимах), образующих измерительный канал, и электронно-вычислительного блока.
Ультразвуковые преобразователи выпускаются в обычном и высокотемпературном исполнениях.
Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PT900 выполняет следующие функции:
-
- цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;
-
- вычисление скорости потока жидкости;
-
- вычисление объемного расхода и объема жидкости по введенным параметрам трубопровода (материал, наружный диаметр, толщина стенки);
-
- светодиодная индикация состояния расходомера-счетчика;
-
- формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;
-
- передача измеренной информации по импульсным, частотным сигналам и цифровым интерфейсам.
Выходные сигналы по HART-протоколу и Modbus-протоколу, а также токовый выходной сигнал предназначены только для индикации измеренных значений объемного расхода и объема жидкости.
В комплект поставки расходомеров-счетчиков жидкости ультразвуковых PT900 входит беспроводной планшетный персональный компьютер с операционной системой Android (версия
4.4 или выше) с установленным программным пакетом PT900 APP. Связь электронновычислительного блока с персональным компьютером осуществляется по беспроводной сети Bluetooth. Программный пакет PT900 APP позволяет производить следующие операции:
-
- загружать в расходомеры-счетчики и сохранять из расходомеров-счетчиков конфигурационные данные;
-
- отображать измеренные и вычисленные параметры, параметры настройки;
-
- формировать протоколы и графики, основываясь на измеренной и вычисленной информации, хранящейся в расходомерах-счетчиках;
-
- хранение данных.

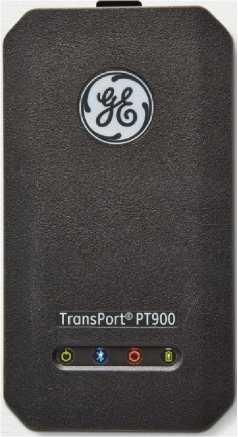

Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 1.
Рисунок 1 - Общий вид электронно-вычислительного блока расходомеров-счетчиков жидкости ультразвуковых PT900

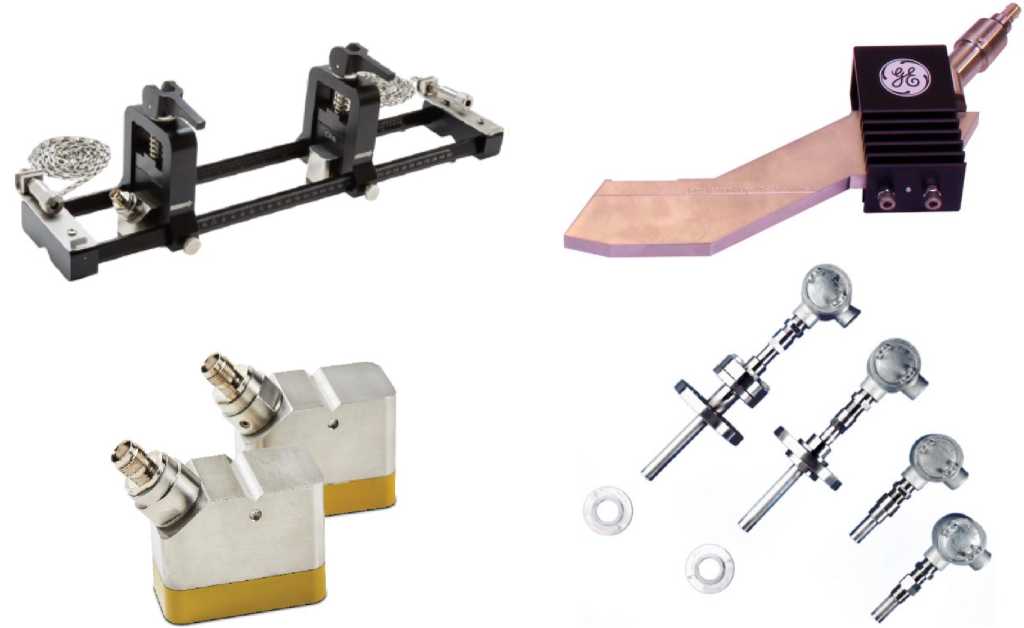

Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых PT900 приведен на рисунке 2.
а) обычное исполнение
б) высокотемпературное исполнение
Рисунок 2 - Общий вид ультразвуковых преобразователей расходомеров-счетчиков жидкости ультразвуковых PT900
Пломбировка расходомеров-счетчиков жидкости ультразвуковых PT900 не предусмотрена.
Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых P |
PT900 | |
Наименование |
Обозначение |
Количество |
Расходомер-счетчик жидкости ультразвуковой |
PT900 |
1 шт. |
Комплект монтажных частей |
- |
1 шт. |
Беспроводной планшетный персональный компьютер |
- |
1 шт. |
Программный пакет |
PT900 APP |
1 экз. |
Толщиномер ультразвуковой (по заказу) |
PocketMIKE |
1 шт. |
Руководство по эксплуатации |
- |
1 экз. |
Методика поверки |
МП 0726-1-2018 |
1 экз. |
Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых
PT900
Наименование характеристики |
Значение |
Диапазон измерений объемного расхода, м3/ч* |
от 0,3 до 135000 |
Диапазон скорости потока, м/с |
от 0,03 до 12,19 |
Пределы допускаемой относительной погрешности измерений объемного расхода (объема) жидкости, %**: а) при поверке проливным методом:
при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000
при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000 б) при поверке имитационным методом: при номинальном диаметре трубопровода от DN 12,7 до DN 50 при номинальном диаметре трубопровода св. DN 50 до DN 2000 |
±2,5 ±1,5 ±2,0 ±1,0 ±5,0 ±3,0 |
Пределы допускаемой приведенной к диапазону измерений погрешности аналогового канала ввода от 4 до 20 мА, % |
±0,4 |
* Для номинального диаметра трубопровода от DN 12,7 до DN 2000 мм при скорости потока от 0,6 до 12,19 м/с. Диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном калибровки изготовителя). ** При соблюдении требований к монтажу и эксплуатации, указанных в руководстве по эксплуатации. |
Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости
ультразвуковых PT900
Наименование характеристики |
Значение |
Номинальный диаметр трубопровода, мм |
от DN 12,7 до DN 7500 |
Толщина стенки трубопровода, мм, не более |
76,2 |
Температура измеряемой среды, °С |
от -40 до +150 (от -190 до +400*) |
Входные сигналы |
два аналоговых от 4 до 20 мА |
Выходные сигналы |
частотный, импульсный, аналоговый от 4 до 20 мА, HART-протокол, Modbus-протокол |
Цифровые интерфейсы связи |
RS-485, Bluetooth, микро-USB порт |
Условия эксплуатации:
а) электронно-вычислительного блока б) ультразвуковых преобразователей
|
от -20 до +55 от -40 до +75 до 90, без конденсации влаги от 84,0 до 106,7 |
Параметры электропитания, В |
от 3,0 до 3,6 (электропитание осуществляется от литиевой батареи) |
Потребляемая мощность, Вт, не более |
25 |
Габаритные размеры электронно-вычислительного блока, мм, не более:
|
200 110 40 |
Габаритные размеры ультразвукового преобразователя обычного исполнения, мм, не более:
|
71 32 56 |
Габаритные размеры ультразвукового преобразователя высокотемпературного исполнения, мм, не более:
|
354 80 247 |
Масса электронно-вычислительного блока, кг, не более |
0,9 |
Масса ультразвукового преобразователя, кг, не более:
|
0,3 2,0 |
Средний срок службы, лет, не менее |
25 |
* по специальному заказу для ультразвуковых преобразователей высокотемпературного исполнения. |
