Номер по Госреестру СИ: 51454-12
51454-12 Газоанализаторы
(модели FGA 300, CGA 351, FGA 311, OxyTrak 390)
Назначение средства измерений:
Газоанализаторы модели FGA 300, FGA 311, CGA 351, OxyTrak 390 (в дальнейшем -газоанализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях, в том числе в дымовых газах.
Внешний вид.
Газоанализаторы
Рисунок № 1
Внешний вид.
Газоанализаторы
Рисунок № 2
Внешний вид.
Газоанализаторы
Рисунок № 3
Внешний вид.
Газоанализаторы
Рисунок № 4
Внешний вид.
Газоанализаторы
Рисунок № 5
Программное обеспечение
Идентификационные данные программного обеспечения
Таблица 1
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
FGA 300 |
отсутствует |
3A$C4DC |
отсутствует |
отсутствует |
CGA351.STD.003.D |
отсутствует |
6BD46136 |
отсутствует |
отсутствует |
FGA311.STD.002.A |
отсутствует |
AT27C512R |
отсутствует |
отсутствует |
OxyTrak 390 |
отсутствует |
ECO07278 |
отсутствует |
отсутствует |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в Руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кислорода моделей FGA 300, FGA 311, CGA 351, OxyTrak 390
ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма "Baker Hughes EMEA Unlimited Company", Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland
Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г. Москва
В основу работы газоанализаторов положен метод измерения разности парциальных давлений кислорода в рабочем и сравнительном каналах электрохимической ячейки на твердом электролите. При подаче анализируемого газа в ячейку, нагреваемую до температуры 700оС, формируется электрический ток, пропорциональный логарифму отношения концентрации кислорода в анализируемой и сравнительной смесях.
Газоанализаторы моделей FGA 300 OxyTrak 390, и CGA 351 состоят из: измерительного и электронного блоков. Приборы могут комплектоваться системами пробоподготовки. Управление работой анализаторов градуировка и обработка результатов измерений осуществляется с помощью микропроцессоров, которые также обеспечивают передачу выходной информации на внешние системы управления. Анализаторы снабжены последовательным интерфейсом RS232 для соединения с внешним компьютером.
В состав газоанализаторов FGA 311 входят: первичный преобразователь (зонд с измерительной ячейкой) и электронный блок TMO2D (опционально). Зонд с измерительной ячейкой устанавливают непосредственно на контролируемом топливосжигающем оборудовании. Встроенный в измерительный преобразователь микропроцессор позволяет выбрать диапазон измерений и выполнить градуировку. Результаты измерений концентрации кислорода выводятся на дисплей электронного блока TMO2D. Электронный блок TMO2D обеспечивает: дополнительное программирование параметров работы газоанализатора, формирование сигналов тревоги, управление работой клапанов для автоматической градуировки прибора.
Газоанализаторы OxyTrak 390 имеют общепромышленное исполнение.
Газоанализаторы FGA 311 имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIIBT2 X.
Газоанализаторы FGA 300 имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIICT4 X.
Знак поверки наносится на свидетельство о поверке газоанализаторов.

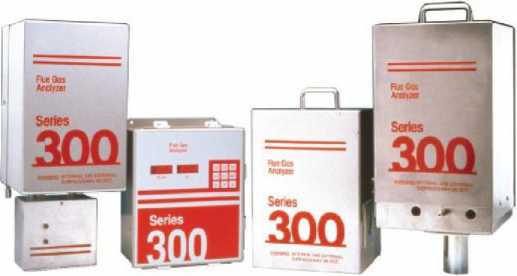

Рис. 1. Фотография общего вида газоанализаторов FGA 300.

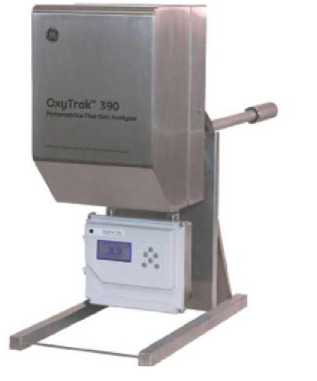

Рис. 2. Фотография общего вида газоанализаторов OxyTrak 390.

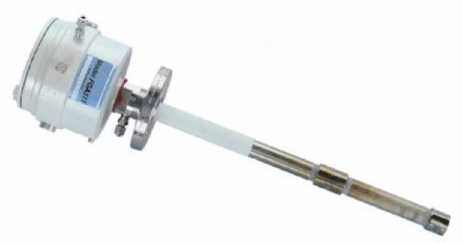

Рис. 3. Фотография общего вида первичного преобразователя газоанализаторов FGA 311.

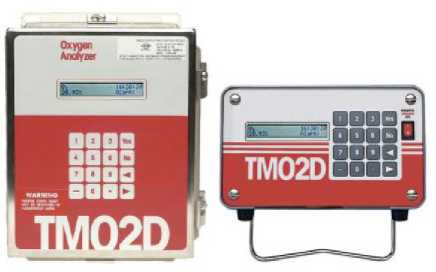

Рис. 4. Фотография общего вида электронного блока TMO2D.

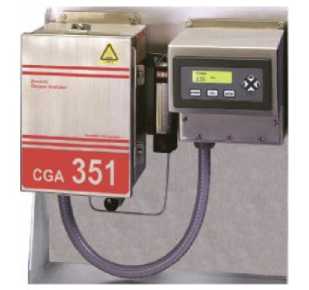

Рис. 5. Фотография общего вида анализаторов GGA 351.
Газоанализатор (модель FGA 300, модель OxyTrak 390, модель CGA 351, модель FGA 311).
Соединительные кабели.
Руководство по эксплуатации.
Методика поверки.
Диапазон измерений объемной доли кислорода (минималь-ный/максимальный) модель CGA 351 от 0 до 50/от 0 до 10000 млн-1
от 0 до 5 %;
от 0 до 25 %;
от 0 до 100 % модель FGA 311 от 0 до 5 %;
модель OxyTrak 390 от 0 до 10 %;
модель FGA 300 от 0 до 25 %
Пределы допускаемой основной приведенной к диапазону измерений погрешности, %: модель CGA 351 в диапазоне об.доли (минимальный/максимальный) (от 0 до 50/от 0 до10000) млн-1 ± 6
в диапазоне об.доли от 0 до 5 % ± 3
в диапазоне об.доли
от 0 до 25 %; ± 2
от 0 до 100 %
Пределы допускаемой основной абсолютной погрешности, %
модель FGA 311, модель OxyTrak 390, модель FGA 300
в диапазоне об.доли
от 0 до 5 %; ± 0,2
от 0 до 10 %
в диапазоне об.доли
от 0 до 25 % ± 0,3
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды на каждые 10 °С, в долях основной погрешности
Потребляемая мощность, В^А, не более: модель CGA 351
модель FGA 300
модель FGA 311
модель OxyTrak 390
Габаритные размеры, мм, не более:
-
- измерительный блок:
модель CGA 351
модель FGA 311
модель OxyTrak 390
модель FGA 300
-
- блок управления:
модель FGA 300
модель FGA 311
модель CGA 351
модель OxyTrak 390
Масса, кг, не более:
-
- измерительный блок
модель CGA 351
модель FGA 300
модель FGA 311
-
- блок управления
модель CGA 351
модель FGA 300
модель FGA 311
модель OxyTrak 390 (общая масса)
Условия эксплуатации:
-
- температура окружающей среды, °С: модель CGA 351
модель FGA 300
модель FGA 311
модель OxyTrak 390
-
- напряжение питания, В
0,2
250
300
135
350
280x180x145
435 (длина)
600, 1000 1400 (длина) 555x235x350 (горизонтальный образец) 590x265x280 (вертикальный образец)
135x485x235
180x280x180 205x175x140
10
18
7
2,5
3
3,4
12
от -25 до + 55 от - 25 до + 70 от - 20 до + 70 от - 25 до + 60
