Номер по Госреестру СИ: 51349-12
51349-12 Анализаторы кислорода
(XMO2, APX)
Назначение средства измерений:
Анализаторы кислорода ХМО2, АРХ (далее - анализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях.

Внешний вид.
Анализаторы кислорода
Рисунок № 1

Внешний вид.
Анализаторы кислорода
Рисунок № 2
Общие сведения
Дата публикации - 16.05.2022
Срок свидетельства - 17.08.2027
Номер записи - 140947
ID в реестре СИ - 363347
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ХМО2, Нет модификации, нет данных, исполнение XMО2, исполнение XMO2-5Н-41-0-XCAL-B21-0, исполнение XMO2-5Н-41-0-XCAL-311-0, исполнение XMO2-5Н-31-0-XCAL-B21-0, исполнение XMO2-5H-41-0-XCAL-B21-0, исполнение XMO2-5H-41-0-XCAL-311-0, исполнение XMO2-1Н-41-0-XCAL-А21-0, исполнение XMO2-1H-41-0-XCAL-A21-0, Анализатор кислорода XMO2, XMO2, APX, XMO2,
Производитель
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 219
Выдано извещений - 1
Кол-во периодических поверок - 110
Кол-во средств измерений - 91
Кол-во владельцев - 13
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1738 от 2017.08.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№866 от 2018.05.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№1735 от 2021.08.11 О внесении изменений в сведения об утвержденном типе средств измерений Анализаторы кислорода ХМО2, АРХ
№1174 от 2022.05.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (28)
№121 от 2023.01.25 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Складское оборудование" (ТК 253)
Наличие аналогов СИ: Анализаторы кислорода (XMO2, APX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма «Baker Hughes EMEA Unlimited Company»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
62748-15 12.08.2030 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Екатеринбург - четвертый по численности населения город в России, административный центр Свердловской области и Уральского федерального округа.
Екатеринбург - столица Уральского федерального округа, территория которого составляет около 2 млн. км2. На территории находится крупное месторождение нефти и газа, богатые запасы нефти и газа, богатые запасы железных и полиметаллических руд. Крупнейшие металлургические предприятия мира расположены на Урале, благодаря его огромному промышленному и интеллектуальному потенциалу. Екатеринбург экспортирует сырье и продукцию тяжелого машиностроения, а импортирует продукты питания и товары народного потребления. Бизнес и инвестиции в городе очень хорошо развиты.
Екатеринбург, как и вся Свердловская область, находится в часовом поясе, обозначаемом по международному стандарту как Екатеринбургский часовой пояс. Смещение от UTC составляет +5:00. Относительно московского времени часовой пояс имеет постоянное смещение +2 часа. Екатеринбургское время отличается от стандартного на один час, так как в России действует летнее время.
Основанный как город-крепость в 1723 году, Екатеринбург расположен в центральной части Евразийского континента, на границе Европы и Азии, в средней части Уральского хребта, под 56º 51' северной широты, 60º 36' восточной долготы. Город расположен на восточном склоне Уральских гор, в пойме реки Исеть (приток Тобола).
Отчет "Анализ рынка поверки в Екатеринбурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Екатеринбурге.
Площадь Екатеринбурга составляет 114289 гектаров или 1142,89 квадратных километров.
- Расстояние до Москвы - 1667 километров.
- Расстояние до Владивостока - 7635 километров.
- Разница во времени с Москвой составляет плюс 2 часа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Анализаторы кислорода (XMO2, APX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 31 | 22 | 8 | 0 | 30 | 22 | 8 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 27 | 0 | 27 | 0 | 27 | 0 | 27 | |||
| ООО "ТОМСКНЕФТЕХИМ" (1471) | 17 | 5 | 12 | 0 | 17 | 5 | 12 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 24 | 0 | 23 | 0 | 24 | 0 | 23 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Южный Метрологический Центр" (РОСС RU.0001.310296) | 30 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РАВНОВЕСИЕ" (RA.RU.312660) | 8 | 6 | 2 | 0 | 7 | 6 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 17 | 6 | 11 | 0 | 14 | 5 | 9 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 4 | 1 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Анализаторы кислорода (XMO2, APX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
3395 | 2163 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1690 | 2163 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1350 | 2163 |
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
2216 | 2163 |
Программное обеспечение
Таблица 1
Идентификационные данные программного обеспечения
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
XMO2 Hyperterminal |
Недоступно |
7071601d |
Недоступно |
Недоступно |
|
APX |
Недоступно |
06117F |
Недоступно |
Недоступно |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийизложены в Руководстве по эксплуатации анализаторов.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к газоанализаторам XMO2, APXГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.
Изготовитель
Фирма "Baker Hughes EMEA Unlimited Company", ИрландияАдрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центр
Государственный центр испытаний средств измерений (ГЦИ СИ)ФГУП "ВНИИМС", г.Москва
Принцип действия анализаторов кислорода основан на использовании свойства термомагнитной конвекции, возникающей в магнитном поле при подогреве парамагнитного газа. Конвективные потоки, возникающие вокруг чувствительного элемента, изменяют его сопротивление, что служит мерой содержания кислорода в газовой смеси.
Конструктивно анализатор состоит из измерительного блока XMO2 с узлом соединения с системой пробоотбора, и показывающего прибора TMO2D/XDP (опционально). Показывающие приборы TMO2D/XDP имеют двойной аналоговый (4-20) мА выход и предупредительные сигналы (две установки). Анализаторы XMO2 имеют встроенный микропроцессор для задания режимных параметров, градуировки, обработки измерительной информации и передачи ее на внешние устройства. Встроенный в ХМО2 микропроцессор позволяет осуществлять автоматическую компенсацию изменений свойств фонового газа и/или давления, повышает быстродействие преобразователя за счет специального программного обеспечения.
Анализаторы АРХ состоят из измерительного и электронного блоков, которые монтируются на общей плите. Конструкция «мост в мосте» измерительного блока позволяет учитывать изменение состава фонового газа. В приборе реализована расширенная компенсация фонового газа.
Анализаторы дополнительно могут комплектоваться устройствами пробоподготовки.
Анализаторы имеют обычное и взрывозащитное исполнение, тип взрывозащиты IExdIICT6.
Анализаторы кислорода XMO2, APX имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIICT6 X.
Вторичные преобразователи типа XDP имеют взрывозащищенное исполнение тип взрывозащиты 1ExdIICT6.

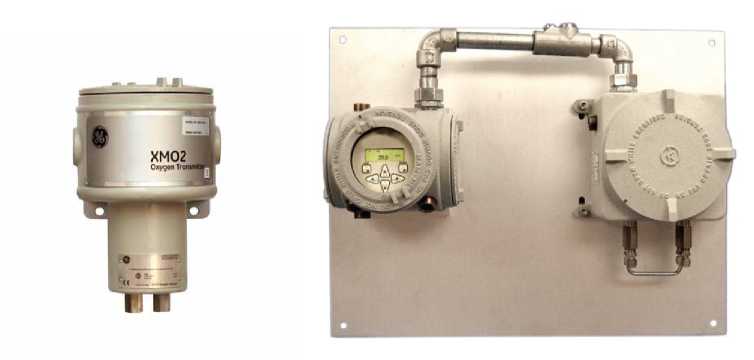

Рис.1 Фотографии общего вида газоанализаторов ХМО2 и АРХ.

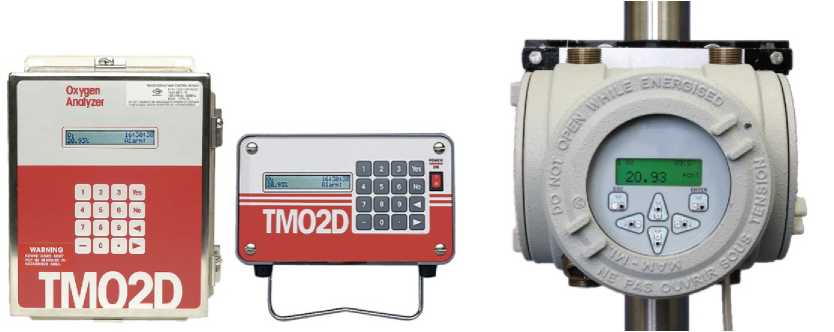

Рис.2 Фотографии общего вида электронных блоков TMO2D XDP.
Диапазон измерений объемной доли (минимальный/максимальный), %:
-
- XMO2 от 0 до 1/от 0 до 100;
от 80 до 100;
от 90 до 100
-
- APX от 0 до 2/от 0 до 25
Пределы допускаемой основной приведенной (к диапазону измерений)
погрешности анализатора ХМО2 (8 ), %:
-
- в диапазоне об.доли до 10 % ± 5
-
- в диапазоне об.доли св.10 % ± 3
Пределы допускаемой абсолютной основной погрешности, об.доля
(А), %:
-
- ХМО2 в диапазоне объемной доли
от 80 % до 100 %;
|
от 90 % до 100 %: |
± 0,2 |
|
- АРХ |
± 0,3 |
|
Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 оС, %, доля основной погрешности: |
± 0,2 |
|
Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более: |
40 |
|
- XMO2 | |
|
измерительный блок (высота х диаметр) |
242х145; |
|
электронный блок |
133х229х235 |
|
- APX |
690х460х260 |
|
Масса, кг, не более: | |
|
- XMO2 | |
|
измерительный блок |
4,5 |
|
электронный блок |
6,8 |
|
- APX |
15 |
|
Условия эксплуатации: - температура окружающей среды, оС | |
|
XMO2 от минус 20 до плюс 40 APX от минус 20 до плюс 35 | |
|
- относительная влажность, %, не более |
до 95 |
