Номер по Госреестру СИ: 71545-18
71545-18 Расходомеры-счетчики жидкости ультразвуковые
(Sentinel LCT4)
Назначение средства измерений:
Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 предназначены для измерения объема и объемного расхода жидкости.
Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 1
Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 2
Общие сведения
Дата публикации - 26.08.2018
Срок свидетельства - 15.06.2024
Номер записи - 167621
ID в реестре СИ - 396505
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Государственные первичные эталоны" построен по данным Реестра "ГОСУДАРСТВЕННЫЕ ПЕРВИЧНЫЕ ЭТАЛОНЫ РОССИЙСКОЙ ФЕДЕРАЦИИ" ФГИС АРШИН. Отчет содержит 4 интерактивных графика и таблицу. Графики имею возможность масштабирования и экспорта данных.
Первый график визуализирует информацию о количестве ГПЭ и их разделении на первичные и специальные первичные эталоны.
График "У какого института сколько первичных эталонов" имеет 2 уровня вложенности и демонстрирует распределение эталонов по государственным метрологическим институтам и видам измерений.
"Использование ГПЭ институтов в качестве средства поверки" дает количественную оценку частоты использования эталонов метрологических институтов в качестве средств поверки.
График "Востребованность ГПЭ в разрезе видов измерений" демонстрирует востребованность ГПЭ по видам измерений. График имеет 2 уровня вложенности. На первом уровне приведена частота использования ГПЭ по видам измерений, а на втором - доля эталонов каждого из метрологических институтов по этому виду измерений.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. В таблице имеются следующие поля:
- Наименование организации-держателя эталона
- Количество эталонов
- Количество видов измерений
- Количество ГПЭ
- Кол-во ГПСЭ
- Востребованность первичных эталонов организации-держателя эталона выраженная в штуках, процентах (по сравнению с другими метрологическими институтами) и средняя востребованность одного эталона организации
- Перечень видов измерений эталонов, принадлежащих метрологическому институту
Статистика
Кол-во поверок - 10
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1215 от 2018.06.15 Об утверждении типов средств измерений
№1626 от 2021.08.04 О внесении изменений в сведения об утвержденном типе средств измерений
Наличие аналогов СИ: Расходомеры-счетчики жидкости ультразвуковые (Sentinel LCT4)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма «Baker Hughes EMEA Unlimited Company»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
59667-15 19.11.2024 |
Анализаторы кислорода, oxy.IQ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
59922-15 19.11.2024 |
Анализаторы влажности, dew.IQ, moisture.IQ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
62748-15 12.08.2025 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за выбранный период в годах.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт состоит из четырех круговых диаграмм и свободной таблицы. Диаграммы имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией поиска и сортировки по любой из колонок.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
- Полное наименование организации
- Количество поверок
- Количество первичных поверок
- Количество периодических поверок
- Количество извещений о непригодности в шт.
- Количество извещений о непригодности в %
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
Круговые диаграммы демонстрирую доли поверок (всех поверок, периодических поверок, первичных поверок и извещений о непригодности) за выбранный временной интервал для самых "больших" организаций.
Кто поверяет Расходомеры-счетчики жидкости ультразвуковые (Sentinel LCT4)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Расходомеры-счетчики жидкости ультразвуковые (Sentinel LCT4)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
является автономным.
После включения питания встроенное программное обеспечение проводит самодиагностическую проверку, во время работы осуществляет сбор и обработку поступающих данных. Программное обеспечение расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 предназначено для обработки входных аналоговых сигналов постоянного тока от преобразователей давления и температуры для индикации показаний, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
INST |
|
Номер версии (идентификационный номер) ПО |
не ниже INST.007 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля доступа.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на табличку, размещенную на корпусе расходомера-счетчика жидкости ультразвукового Sentinel LCT4 методом предусмотренном изготовителем.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым Sentinel LCT4Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Принцип действия расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 основан на измерении времени распространения ультразвуковых колебаний в измеряемой среде. Генерация и прием ультразвуковых колебаний производится поочередно ультразвуковыми преобразователями. Ультразвуковые преобразователи, работая в режиме передачи сигнала, преобразуют электроэнергию в ультразвуковые импульсы и посылают их через поток жидкости на другой ультразвуковой преобразователь, после чего переключаясь в режим приема сигнала, преобразуют ультразвуковые импульсы обратно в электроэнергию. Разность между временем распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения потока жидкости пропорциональна скорости потока жидкости. Значение объема и объемного расхода жидкости определяется по скорости потока жидкости посредством программной обработки данных.
Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 состоят из первичного преобразователя, на измерительном участке которого расположены ультразвуковые преобразователи, и блока электроники.
Блок электроники расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 может комплектоваться аналоговым интерфейсом связи (4 - 20) мА, импульсным (частотным), цифровым интерфейсов RS-232 или RS-485 с поддержкой протокола MODBUS RTU.

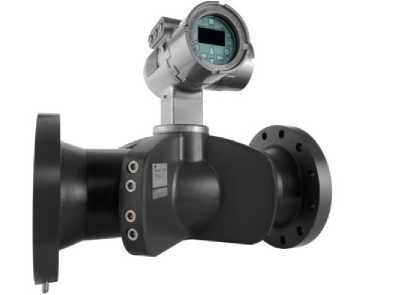

Общий вид расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 представлен на рисунке 1.
Пломбировка от несанкционированного доступа расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через специальное отверстие в корпусе блока электроники.

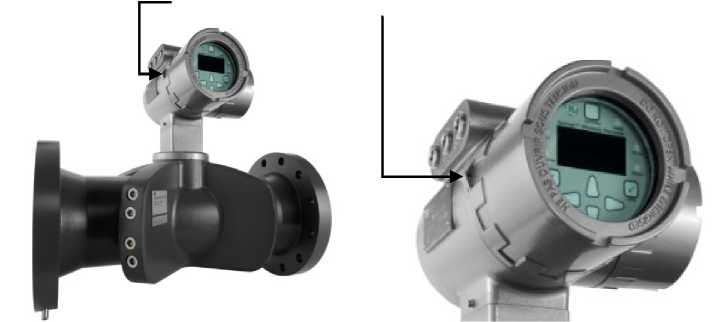

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4
Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
Sentinel LCT4 |
1 шт. |
|
Паспорт |
GESEN20122017 |
1 экз. |
|
Руководство по эксплуатации |
910-297 |
1 экз. |
|
Методика поверки |
МП 0635-1-2017 |
1 экз. |
|
Комплект монтажных частей |
- |
1 комп. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный диаметр |
DN75 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Диапазон измерений объемного расхода, м3/ч - значение наименьшего объемного расхода, Qнаим |
4 |
10 |
16 |
20 |
24 |
48 |
106 |
138 |
174 |
215 |
280 |
|
- значение наибольшего объемного расхода, Оаиб |
320 |
415 |
585 |
1500 |
2050 |
2550 |
3500 |
4550 |
5750 |
7100 |
9900 |
|
Пределы допускаемой относительной погрешности при измерений объема и объемного расхода жидкости, % |
±0,15 |
±0,4 | |||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
DN75 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 |
|
Измеряемая среда |
жидкие углеводороды, сырые и очищенные нефтепродукты, другие жидкости неагрессивные к компонентам расходомера- счетчика |
|
Объемное содержание свободного газа в измеряемой среде, %, не более |
не допускается |
|
Вязкость измеряемой жидкости, мм2/с, не более |
600 |
|
Давление измеряемой среды, МПа, не более |
1,6; 4; 10 |
|
Диапазон изменения температуры измеряемой среды, °С |
от -40 до +140 |
|
Условия эксплуатации:
|
от -40 до +60 от 5 до 95 от 84 до 107 |
|
Параметры электрического питания:
|
от 12 до 32 от 100 до 240 50±1 |
|
Потребляемая мощность, В^А, не более |
25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный диаметр |
DN75 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Габаритные размеры ЭВБ, мм, не более | |||||||||||
|
- высота |
490 |
530 |
601 |
659 |
726 |
770 |
828 |
927 |
1037 |
1078 |
1151 |
|
- ширина |
351 |
376 |
406 |
436 |
508 |
559 |
603 |
686 |
743 |
813 |
940 |
|
- длина |
508 |
508 |
660 |
762 |
813 |
914 |
1016 |
1067 |
1118 |
1270 |
1321 |
|
Масса, кг, не более |
78 |
102 |
157 |
225 |
315 |
407 |
488 |
666 |
1200 |
1350 |
1453 |
|
Средний срок службы, лет |
25 | ||||||||||
|
Средняя наработка на отказ, ч |
60000 | ||||||||||
|
Маркировка взрывозащиты |
1Ex d e ПВ+Н2Т6 Gb и 1Ex d 11В+Н2 T6 Gb | ||||||||||
