№1626 от 04.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267008
О внесении изменений в сведения об утвержденном типе средств измерений
Приказы по основной деятельности по агентству Вн. Приказ № 1626 от 04.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1626
Лист № 1 Регистрационный № 71545-18 Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4
Назначение средства измеренийРасходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 предназначены для измерения объема и объемного расхода жидкости.
Описание средства измеренийПринцип действия расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 основан на измерении времени распространения ультразвуковых колебаний в измеряемой среде. Генерация и прием ультразвуковых колебаний производится поочередно ультразвуковыми преобразователями. Ультразвуковые преобразователи, работая в режиме передачи сигнала, преобразуют электроэнергию в ультразвуковые импульсы и посылают их через поток жидкости на другой ультразвуковой преобразователь, после чего переключаясь в режим приема сигнала, преобразуют ультразвуковые импульсы обратно в электроэнергию. Разность между временем распространения ультразвуковых импульсов в прямом и обратном направлениях относительно движения потока жидкости пропорциональна скорости потока жидкости. Значение объема и объемного расхода жидкости определяется по скорости потока жидкости посредством программной обработки данных.
Расходомеры-счетчики жидкости ультразвуковые Sentinel LCT4 состоят из первичного преобразователя, на измерительном участке которого расположены ультразвуковые преобразователи, и блока электроники.
Блок электроники расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 может комплектоваться аналоговым интерфейсом связи (4 - 20) мА, импульсным (частотным), цифровым интерфейсов RS-232 или RS-485 с поддержкой протокола MODBUS RTU.
Общий вид расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 представлен на рисунке 1.
Пломбировка от несанкционированного доступа расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 осуществляется нанесением знака поверки давлением на свинцовую (пластмассовую) пломбу, установленную на контровочной проволоке, пропущенную через специальное отверстие в корпусе блока электроники.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

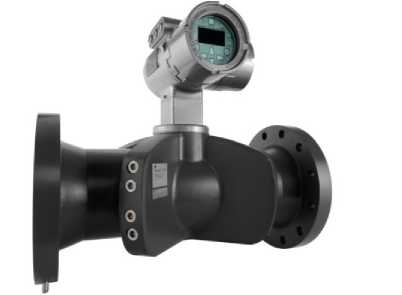

Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4

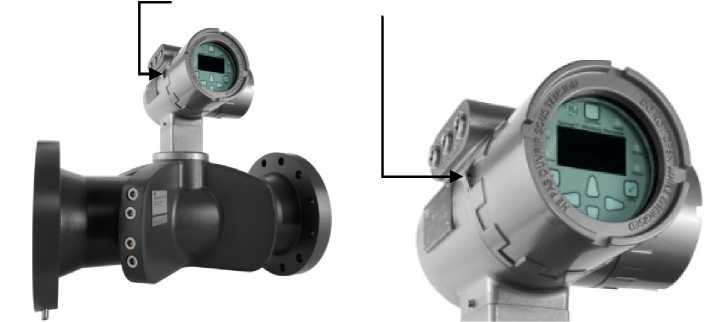

Место пломбировки
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4
Программное обеспечениеявляется автономным.
После включения питания встроенное программное обеспечение проводит самодиагностическую проверку, во время работы осуществляет сбор и обработку поступающих данных. Программное обеспечение расходомеров-счетчиков жидкости ультразвуковых Sentinel LCT4 предназначено для обработки входных аналоговых сигналов постоянного тока от преобразователей давления и температуры для индикации показаний, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и вывода их на устройства индикации.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
INST |
|
Номер версии (идентификационный номер) ПО |
не ниже INST.007 |
|
Цифровой идентификатор ПО |
- |
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки посредством ввода пароля доступа.
Метрологические и технические характеристикиТаблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный диаметр |
DN75 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Диапазон измерений объемного расхода, м3/ч - значение наименьшего объемного расхода, Qнаим |
4 |
10 |
16 |
20 |
24 |
48 |
106 |
138 |
174 |
215 |
280 |
|
- значение наибольшего объемного расхода, Оаиб |
320 |
415 |
585 |
1500 |
2050 |
2550 |
3500 |
4550 |
5750 |
7100 |
9900 |
|
Пределы допускаемой относительной погрешности при измерений объема и объемного расхода жидкости, % |
±0,15 |
±0,4 | |||||||||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр |
DN75 DN100 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600 |
|
Измеряемая среда |
жидкие углеводороды, сырые и очищенные нефтепродукты, другие жидкости неагрессивные к компонентам расходомера- счетчика |
|
Объемное содержание свободного газа в измеряемой среде, %, не более |
не допускается |
|
Вязкость измеряемой жидкости, мм2/с, не более |
600 |
|
Давление измеряемой среды, МПа, не более |
1,6; 4; 10 |
|
Диапазон изменения температуры измеряемой среды, °С |
от -40 до +140 |
|
Условия эксплуатации:
|
от -40 до +60 от 5 до 95 от 84 до 107 |
|
Параметры электрического питания:
|
от 12 до 32 от 100 до 240 50±1 |
|
Потребляемая мощность, В^А, не более |
25 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение | ||||||||||
|
Номинальный диаметр |
DN75 |
DN100 |
DN150 |
DN200 |
DN250 |
DN300 |
DN350 |
DN400 |
DN450 |
DN500 |
DN600 |
|
Габаритные размеры ЭВБ, мм, не более | |||||||||||
|
- высота |
490 |
530 |
601 |
659 |
726 |
770 |
828 |
927 |
1037 |
1078 |
1151 |
|
- ширина |
351 |
376 |
406 |
436 |
508 |
559 |
603 |
686 |
743 |
813 |
940 |
|
- длина |
508 |
508 |
660 |
762 |
813 |
914 |
1016 |
1067 |
1118 |
1270 |
1321 |
|
Масса, кг, не более |
78 |
102 |
157 |
225 |
315 |
407 |
488 |
666 |
1200 |
1350 |
1453 |
|
Средний срок службы, лет |
25 | ||||||||||
|
Средняя наработка на отказ, ч |
60000 | ||||||||||
|
Маркировка взрывозащиты |
1Ex d e ПВ+Н2Т6 Gb и 1Ex d 11В+Н2 T6 Gb | ||||||||||
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом, а также на табличку, размещенную на корпусе расходомера-счетчика жидкости ультразвукового Sentinel LCT4 методом предусмотренном изготовителем.
Комплектность средства измеренийТаблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер-счетчик жидкости ультразвуковой |
Sentinel LCT4 |
1 шт. |
|
Паспорт |
GESEN20122017 |
1 экз. |
|
Руководство по эксплуатации |
910-297 |
1 экз. |
|
Методика поверки |
МП 0635-1-2017 |
1 экз. |
|
Комплект монтажных частей |
- |
1 комп. |
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым Sentinel LCT4Приказ Росстандарта от 7 февраля 2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация фирмы изготовителя.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1626
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Расходомеры-счетчики жидкости ультразвуковые |
Sentinel LCT4 |
71545-18 |
Фирма «GE Sensing EMEA», Ирландия, фирма «GE Infrastructure Sensing, LLC», США |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия и Фирма «Panametrics LLC», США |
ООО «Бейкер Хьюз Рус Инфра», г. Москва | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
04 августа 2021 г.
jyo 1626
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
А.П.Шалаев
Сертификат: 028BB28700A0AC3E9843FA50B54F4O6F4C
Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
