Сведения о средстве измерений: 71007-18 Расходомеры-счетчики жидкости ультразвуковые

Номер по Госреестру СИ: 71007-18
71007-18 Расходомеры-счетчики жидкости ультразвуковые
(PanaFlow XMT1000)

Назначение средства измерений:
Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 предназначены для измерений объемного расхода и объема жидкости.

сертификация программного обеспечения
Внешний вид. Расходомеры-счетчики жидкости ультразвуковые , http://oei-analitika.ru рисунок № 1
Внешний вид.
Расходомеры-счетчики жидкости ультразвуковые
Рисунок № 1

Общие сведения

Дата публикации - 31.03.2023
Срок свидетельства - 11.05.2024
Номер записи - 167086
ID в реестре СИ - 395970
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, Нет данных, XMT1000, PanaFlow XMT1000,

Производитель

Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Омск был основан в 1716 году. Официально получил статус города в 1782 году. С 1934 года - административный центр Омской области. Площадь Омска составляет 566,9 кв. км. Территория города разделена на пять административных округов: Центральный, Советский, Кировский, Ленинский, Октябрьский. Протяженность города Омска вдоль реки Иртыш составляет около 40 км.

Расстояние от Омска до Москвы составляет 2 555 км. Климат Омска резко континентальный. Зима суровая, продолжительная, с устойчивым снежным покровом. Лето теплое, часто жаркое. Весна и осень характеризуются резкими колебаниями температуры. Средняя температура самого теплого месяца (июля): +18˚С. Средняя температура самого холодного месяца (январь): -19˚С.

Численность населения на 1 января 2022 года составляет 1 126 193 человека. Плотность населения составляет 1 949 человек на 1 кв. км. Омск - один из крупнейших городов Западно-Сибирского региона России. Омская область соседствует с Тюменской областью на западе и севере, с Томской и Новосибирской областями на востоке и с Республикой Казахстан на юге и юго-западе.

Отчет "Анализ рынка поверки в Омске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Омск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 75
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 61
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 1460 дн.

Наличие аналогов СИ: Расходомеры-счетчики жидкости ультразвуковые (PanaFlow XMT1000)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма «Baker Hughes EMEA Unlimited Company»

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
50009-12
22.03.2027
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
51349-12
17.08.2027
Анализаторы кислорода, XMO2, APX
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51353-12
17.08.2027
Анализаторы кислорода, O2X1
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51452-12
17.08.2027
Генераторы влажного газа, MG101
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51453-12
17.08.2027
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51454-12
17.08.2027
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51455-12
17.08.2027
Газоанализаторы, XMTC
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
51863-12
22.03.2027
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
58672-14
03.07.2024
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82)
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
62748-15
12.08.2030
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
66152-16
22.12.2026
Анализаторы влажности, Aurora H2O
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
1 год
71005-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71006-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71007-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71008-18
11.05.2024
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71545-18
15.06.2024
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
71824-18
11.07.2024
Расходомеры-счетчики жидкости ультразвуковые , PT900
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года
75275-19
18.06.2024
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG
Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ )
ОТ
МП
4 года

Ярославль - город в России, административный центр Ярославской области. Население - 577 279 человек. Ярославль - третий по величине город в Центральном федеральном округе Российской Федерации. Город является транспортным узлом, от которого расходятся железнодорожные линии и автомобильные дороги в направлении Москвы, Вологды, Рыбинска, Костромы, Иванова и Кирова. В Ярославле также есть речной порт и аэропорт. Площадь города составляет 205 км².

В административном отношении Ярославль является центром не только области, но и Ярославского района, в который не входит. Он имеет статус города областного значения и образует городской округ город Ярославль с единственным населенным пунктом в его составе.

Ярославль является крупным промышленным центром. Машиностроение здесь представлено такими предприятиями, как моторный завод, электровозоремонтный завод, вагоноремонтный завод, электромашиностроительный завод, судостроительный завод и многие другие.

Значительное развитие получили нефтеперерабатывающая и химическая промышленность. В Ярославле в 1932 году был запущен первый в мире завод синтетического каучука. Сейчас в городе действуют нефтеперерабатывающий завод ОАО "Славнефть-Ярославнефтеоргсинтез", шинный завод, лакокрасочный завод "Русские краски", завод технического углерода, фармацевтический завод.

Также имеется ряд предприятий легкой (фабрика войлочной обуви, текстильная галантерея, швейная фабрика) и пищевой промышленности (завод молочных продуктов, пивоваренный завод компании "Балтика" - бывшего ОАО "Ярпиво" и др.), мебельные фабрики. В течение 2016 года прекратили свою деятельность старейшие предприятия города, расположенные в центре города - ликеро-водочный завод и табачная фабрика "Балканская звезда".

Отчет "Анализ рынка поверки в Ярославле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ярославль.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Расходомеры-счетчики жидкости ультразвуковые (PanaFlow XMT1000)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ИНФРАСТРУКТУРА ТК"
(RA.RU.312735)
  • Нет модификации
  • 42 42 0 0 42 42 0
    ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
    (RA.RU.311285)
  • 2 0 0 0 0 0 0
    ООО "ГК КОНТРОЛЬ"
    (RA.RU.312788)
  • XMT1000
  • 13 12 1 0 13 12 1
    ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева»
    (RA.RU.311285)
    РСТ
  • Нет модификации
  • 6 6 0 0 6 6 0
    ФБУ "ОМСКИЙ ЦСМ"
    (RA.RU.311220)
    РСТ
  • Нет модификации
  • 2 0 2 0 2 0 2
    ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ
    (74)
    РСТ
  • Нет модификации
  • 2 0 0 0 2 0 0
    ООО "КРОНЕ-АВТОМАТИКА"
    (1522)
  • PanaFlow XMT1000
  • 4 4 0 0 4 4 0
    ООО "ЭРИС"
    (RA.RU.310699)
  • Нет данных
  • 2 0 2 0 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • PanaFlow XMT1000
  • 1 1 0 0 1 1 0
    ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
    (RA.RU.311500)
  • Нет модификации
  • 1 0 1 0 1 0 1

    Стоимость поверки Расходомеры-счетчики жидкости ультразвуковые (PanaFlow XMT1000)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа - трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

    Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений.

    Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера-счетчика жидкости ультразвукового PanaFlow XMT1000 или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

    Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MPU Software (Flow Board software revision)

    MODBUS MAP (Flow Board software revision)

    Номер версии (идентификационный номер) ПО*

    3.2.4.7 и выше

    4.1.9 и выше

    Цифровой идентификатор ПО

    -

    -

    * Номер версии приведен в паспорте


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист паспорта типографским способом и на маркировочную табличку, установленную на корпусе электронно-вычислительного блока, методом лазерной гравировки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений приведены в эксплуатационном документе.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к расходомерам-счетчикам жидкости ультразвуковым PanaFlow XMT1000

    Принцип действия расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 основан на методе измерения разности между временем прохождения ультразвуковых импульсов по направлению потока жидкости и против него. Возбуждение импульсов производится пьезоэлектрическими ультразвуковыми преобразователями, устанавливаемыми на измерительном участке трубопровода. Пьезоэлектрические ультразвуковые преобразователи работают попеременно в режиме приемник-излучатель и обеспечивают излучение в жидкость и прием из нее ультразвуковых импульсов под углом к оси трубопровода. Движение жидкости вызывает изменение времени распространения ультразвуковых сигналов по потоку и против него. Разница времени прохождения ультразвуковых импульсов расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 по потоку и против потока пропорциональна объемному расходу жидкости.

    Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 состоят из одной, двух или трех пар ультразвуковых преобразователей LX, WT или BWT, установленных в корпусе или непосредственно на измерительном трубопроводе и электронно-вычислительного блока XMT1000.

    Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 имеют корпусное или врезное исполнения. Врезное исполнение предназначено для установки непосредственно на измерительном трубопроводе.

    Электронно-вычислительный блок оснащен дисплеем и панелью с магнитной клавиатурой и может иметь локальную и удаленную установку относительно корпуса или места установки непосредственно на измерительном трубопроводе.

    Расходомеры-счетчики жидкости ультразвуковые PanaFlow XMT1000 позволяют проводить измерения в прямом и обратном направлениях в случае заказа данной опции.

    Электронно-вычислительный блок расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 выполняет следующие функции:

    • - цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

    • - вычисление скорости, объемного расхода и объема, массового расхода и массы жидкости;

    • - формирование и хранение архивов событий, измеренных и вычисленных значений, настроечных параметров;

    • - индикация измеренных и вычисленных значений;

    • - передача измеренной информации по аналоговым, импульсным, частотным сигналам и цифровым интерфейсам;

    • - защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

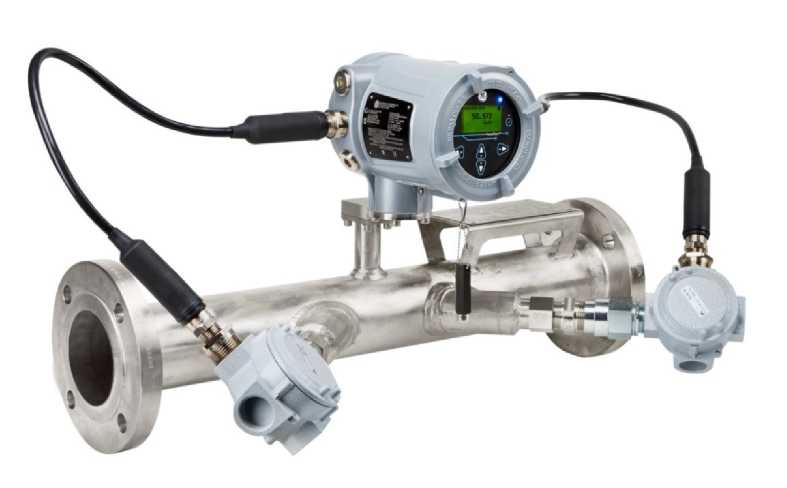

    Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 приведен на рисунке 1. Пломбирование расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000 не предусмотрено.

    Внешний вид. Расходомеры-счетчики жидкости ультразвуковые  (PanaFlow XMT1000), http://oei-analitika.ru

    Рисунок 1 - Общий вид расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000


    Таблица 4 - Комплектность расходомеров-счетчиков жидкости ультразвуковых PanaFlow

    XMT1000

    Наименование

    Обозначение

    Количество

    Расходомер-счетчик жидкости ультразвуковой

    PanaFlow XMT1000

    1 шт.

    Программный пакет Vitality*

    -

    1 экз.

    Руководство по эксплуатации

    910-313

    1 экз.

    Паспорт

    -

    1 экз.

    Методика поверки

    МП 0703-1-2017

    1 экз.

    * поставляется дополнительно по заказу.


    Таблица 2 - Метрологические характеристики расходомеров-счетчиков жидкости ультразвуковых

    PanaFlow XMT1000

    Наименование характеристики

    Значение

    Номинальный диаметр

    от DN25 до DN2000

    Диапазон измерений объемного расхода, м3/ч*

    от 1 до 135000

    Диапазон скорости потока, м/с

    от 0,03 до 12,19

    Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости**, %:

    - корпусное исполнение с тремя парами ультразвуковых

    преобразователей при проливном методе поверки

    ±0,3

    - корпусное исполнение при проливном методе поверки

    ±0,5

    - корпусное исполнение при имитационном методе поверки

    ±1,0

    - врезное исполнение при проливном методе поверки

    ±1,0

    - врезное исполнение при имитационном методе поверки

    ±2,0

    * Определяется в зависимости от номинального диаметра; диапазон измерений объемного расхода может быть уменьшен в соответствии с заказом (определяется диапазоном

    калибровки изготовителя).

    ** При скорости потока от 0,6 до 12,19 м/с.

    Таблица 3 - Основные технические характеристики расходомеров-счетчиков жидкости ультразвуковых PanaFlow XMT1000

    Наименование характеристики

    Значение

    Измеряемая среда

    однофазные жидкости с высокой звукопроводимостью

    Температура измеряемой среды, °С

    от -40 до +100 от -190 до +600*

    Максимальное давление измеряемой среды, МПа

    24

    Выходные сигналы

    аналоговый** (от 4 до 20 мА); частотный (от 0 до 10000 Гц);

    импульсный

    Цифровые интерфейсы связи (выбираются по заказу)

    Modbus RS485, HART 7.0, Foundation Fieldbus FISCO, LAS

    Параметры электрического питания:

    • - напряжение переменного тока, В

    • - частота переменного тока, Гц

    • - напряжение постоянного тока, В

    220^22

    50±2 от 12 до 28

    Потребляемая мощность, В^А, не более

    15

    Габаритные размеры электронно-вычислительного блока, мм, не более

    • - длина

    • - ширина

    • - высота

    208

    168

    168

    Масса электронно-вычислительного блока, кг, не более

    4,5

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность, %, не более

    • - атмосферное давление, кПа

    от -40 до +60*** до 95 % без конденсации влаги от 84,0 до 106,7

    Средний срок службы, лет

    25

    Наименование характеристики

    Значение

    Средняя наработка на отказ, ч

    60000

    Маркировка взрывозащиты

    1Ex db ПС T6 Gb X

    Степень защиты от внешних воздействий по ГОСТ 14254-2015

    IP66

    * Специальное исполнение по заказу.

    ** Применение аналогового выходного сигнала, может вызывать появление дополнительной погрешности.

    *** Температура работы дисплея от минус 25 °С.


    Настройки внешнего вида
    Цветовая схема

    Ширина

    Левая панель
