Номер по Госреестру СИ: 58672-14
58672-14 Расходомеры-счетчики многопараметрические вихревые
(PanaFlow (серии MV80, MV82))
Назначение средства измерений:
Расходомеры-счетчики многопараметрические вихревые PanaFlow (серии MV80, MV82) (далее - расходомеры-счетчики) предназначены для измерения скорости, объемного расхода (объема), температуры, давления жидкостей (горячая и холодная вода, вода систем поддержания пластового давления, водонефтяные смеси, морская вода, водно-гликолевые смеси, нефть сырая, нефть товарная, нефтепродукты, машинные масла, химически агрессивные среды, жидкие углеводороды, сжиженный природный газ, растворители и иные жидкости с известными физическими свойствами), газов (природный, попутный нефтяной, свободный нефтяной, факельный, биогаз, воздух, отбензиненный газ и иные газы с известными физическими свойствами) и водяного пара (насыщенный и перегретый) в трубопроводах с диаметром условного прохода (Ду) от 15 до 1800 мм (в зависимости от модели), а также для измерения массового расхода (массы) водяного пара.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
PanaFlow (серии MV80, MV82)
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО «Бейкер Хьюз Рус Инфра», ИНН 7703636314 | Юридические лица | 37 | 37 | 1,00 |
| АО "Метафракс Кемикалс" | Юридические лица | 10 | 10 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| АО «ПЕРГАМ-ИНЖИНИРИНГ» | Юридические лица | 1 | 1 | 1,00 |
| АКЦИОНЕРНОЕ ОБЩЕСТВО "ТОЛЬЯТТИАЗОТ" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 67678213-84ed-ef25-ed26-ebeababb7c57 | 58672-14 | 2021-08-12 | — | актуальная |
| d1be863b-8d3f-fb1f-0197-fc9a05f7a097 | 58672-14 | 2020-05-07 | 2021-08-12 | архивная |
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 12.08.2021
Срок свидетельства - 03.07.2024
Номер записи -
ID в реестре СИ - 371748
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Нет модификации, серии MV80, серии MV82, MV82, PanaFlow
Изготовитель - Фирма «Baker Hughes EMEA Unlimited Company»
Страна - ИРЛАНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Кол-во поверок - 125
Выдано извещений - 2
Кол-во периодических поверок - 30
Кол-во средств измерений - 57
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 1460 дн.
№1467 от 2014.09.28 Об утверждении типа СИ (ГР 46102-14 - 58672-14)
№1509 от 2019.07.03 О продлении срока действия свидетельств об утверждении типа средств измерений
№1619 от 2021.08.04 О внесении изменений в сведения об утвержденных типах средств измерений
№2749 от 2021.12.07 ПРИКАЗ_Об утверждении типов средств измерений (15)
№203 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Игрушки и товары для детей" (ТК 181)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50009-12 22.03.2027 |
Расходомеры-счетчики газа и пара, моделей GF868, GM868, XGM868, GS868, XGS868, GC868, PT878GC, CTF878, IGM878 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
51349-12 17.08.2027 |
Анализаторы кислорода, XMO2, APX Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51353-12 17.08.2027 |
Анализаторы кислорода, O2X1 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51452-12 17.08.2027 |
Генераторы влажного газа, MG101 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51453-12 17.08.2027 |
Анализаторы влажности, MOISTURE ANALYZERS мод. MIS1, MMS3, MMS35, MTS6, PM880, VeriDri Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51454-12 17.08.2027 |
Газоанализаторы, модели FGA 300, CGA 351, FGA 311, OxyTrak 390 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51455-12 17.08.2027 |
Газоанализаторы, XMTC Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
51863-12 22.03.2027 |
Расходомеры-счетчики жидкости ультразвуковые , мод. AT868, DF868, XMT868i, PT878, SEN898 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
58672-14 03.07.2024 |
Расходомеры-счетчики многопараметрические вихревые, PanaFlow (серии MV80, MV82) Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
62748-15 12.08.2030 |
Расходомеры-счетчики жидкости ультразвуковые накладные, AT600 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
66152-16 22.12.2026 |
Анализаторы влажности, Aurora H2O Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
1 год |
|
71005-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow Z3 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71006-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow LZ Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71007-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow XMT1000 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71008-18 11.05.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PanaFlow HT Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71545-18 15.06.2024 |
Расходомеры-счетчики жидкости ультразвуковые , Sentinel LCT4 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
71824-18 11.07.2024 |
Расходомеры-счетчики жидкости ультразвуковые , PT900 Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
|
75275-19 18.06.2024 |
Расходомеры-счётчики газа ультразвуковые, PanaFlow ZXG Фирма «Baker Hughes EMEA Unlimited Company» (ИРЛАНДИЯ ) |
ОТ МП |
4 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 37 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИМЦ" (RA.RU.311684) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 37 | 0 | 0 | 0 | 37 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ЭРИС" (RA.RU.310699) | 27 | 10 | 0 | 27 | 1 | 10 | 0 | 10 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Расходомеры-счетчики имеют встроенное программное обеспечение (далее - ПО). ПО расходомеров-счетчиков имеет уровень защиты С по МИ 3286-2010. Защита ПО расходомеров-счетчиков от несанкционированного доступа с целью изменения параметров, влияющих на метрологические характеристики, осуществляется путем аутентификации (введением пароля), ведения доступного только для чтения журнала событий и ошибок. Возможность внесения преднамеренных и непреднамеренных изменений в ПО расходомеров-счетчиков исключается наличием в расходомерах-счетчиках функции определения целостности ПО при включении и ограничением свободного доступа к цифровым интерфейсам связи.
Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее расходомера-счетчика структуры идентификационных данных, содержащей номер версии ПО расходомера-счетчика. Идентификационные данные ПО расходомеров-счетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО расходомеров-счетчиков.
|
Модель расходомера-счетчика |
Идентификационное наименование ПО |
Номер версии ПО1) |
Цифровой идентификатор ПО |
Алгоритм вычисления цифрового идентификатора ПО |
|
MV80 |
GE Sensing Panaflow |
V5.00.73 |
— |
— |
|
MV82 | ||||
|
1) Номер версии ПО зависит от модели расходомера-счетчика. Допускается обновление ПО при согласовании действий с заводом изготовителем и эксплуатирующей расходомер-счетчик организацией. Дополнительная поверка расходомера-счетчика при этом не требуется. | ||||
Метод измерений расходомеров-счетчиков описан в руководстве пользователя расходомеров-счетчиков.
Принцип действия расходомеров-счетчиков основан на возникновении за телом обтекания, помещенного в поток измеряемой среды (жидкость, газ или водяной пар), дорожки вихрей (дорожка Кармана). Частота следования вихрей, в широком диапазоне чисел Рейнольдса, прямо пропорционально скорости измеряемой среды, а следовательно, объемному расходу через сечение трубопровода.
Расходомеры-счетчики выпускаются в двух исполнениях:
- серия MV80 - фланцевого (межфланцевого) типа;
- серия MV82 - погружного типа с возможностью монтажа/демонтажа под давлением.
Расходомеры-счетчики состоят из первичного преобразователя скорости вихревого типа и электронно-вычислительного блока (далее - ЭВБ).
Первичный преобразователь скорости состоит из тела обтекания (генератора вихрей) с сенсором измерения частоты вихрей (пьезоэлектрический преобразователь) и устанавливается в цилиндрическом корпусе (материал деталей, контактирующих с измеряемой средой - нержавеющая сталь) с фланцами (серия MV80) или в измерительном сечении трубопровода на погружной штанге (серия MV82).
Пьезоэлектрический сенсор преобразует вызванные чередованием вихрей знакопеременные пульсации давления в частотный электрический сигнал, который поступает на вход ЭВБ.
В зависимости от исполнения расходомеры-счетчики могут включать в себя встроенный термопреобразователь сопротивления Pt-1000 (модели MV80-VT, MV80-VTP, MV82-VT и MV82-VTP) и встроенный преобразователь давления (модели MV80-VTP и MV82-VTP).
ЭВБ обеспечивает выполнение следующих функций:
- вычисление массы и массового расхода насыщенного пара (модели MV80-VT, MV80-VTP, MV82-VT, MV82-VTP), перегретого пара (модели MV80-VTP, MV82-VTP) и отображение значений на цифровом индикаторе;
- измерение и преобразование входных аналоговых сигналов от встроенных в расходомер-счетчик преобразователей давления и температуры;
- обработка, отображение и хранение измерительной информации и настроечных параметров расходомера-счетчика;
- передача измерительной информации по аналоговым и различным цифровым интерфейсам;
- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.
Конструкция расходомера-счетчика предусматривает моноблочный монтаж первичного преобразователя скорости потока и ЭВБ (по заказу ЭВБ может поставляться в раздельном варианте установки с кабелем длиной до 17 м).
ЭВБ размещается в герметичном металлическом корпусе, на котором расположены индикаторное устройство (жидкокристаллический индикаторный дисплей в две строки по 16 символов), пульт управления (шесть кнопок), контактные разъемы для подключения питания и внешних электрических цепей, обеспечивающих совместимость расходомера-счетчика с периферийными устройствами.
При установке расходомера-счетчика на трубопроводе необходимо соблюдать требования к длинам прямых участков, рекомендованные заводом-изготовителем. Информацию о зависимости длин прямолинейных участков до и после места установки расходомера-счетчика от характера местного сопротивления можно найти в Руководстве
пользователя.

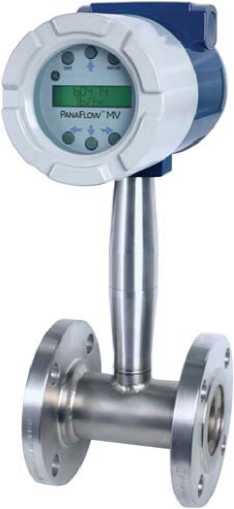

MV80

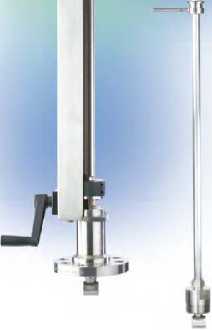

MV82
Комплексность поставки расходомеров-счетчиков приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование |
Количество |
|
Расходомер-счетчик многопараметрический вихревой PanaFlow:
|
1 экз. |
|
Комплект монтажных частей (по заказу) |
1 компл. |
|
Комплект ЗИП (по заказу) |
1 компл. |
|
Кабель соединительный (по заказу) |
1 компл. |
|
Комплект ответных фланцев (по заказу) |
1 компл. |
|
PanaFlow MV80 и MV82. Расходомеры-счетчики многопараметрические вихревые PanaFlow (серии MV80, MV82). Руководство пользователя |
1 экз. |
|
МП 77-30151-2013. Государственная система обеспечения единства измерений. Расходомеры-счетчики многопараметрические вихревые PanaFlow (серии MV80 и MV82). Методика поверки |
1 экз. |
Таблица 2 - расходомеров-
счетчиков
|
Наименование характеристики |
Серия расходомера-счетчика | |
|
MV80 |
MV82 | |
|
Исполнение |
фланцевое, межфланцевое |
погружное |
|
Диаметр условного прохода трубопровода (Ду), мм |
от 15 до 200 |
от 80 до 600 |
|
Минимальная скорость рабочей среды, м/с: жидкость газ, пар |
0,3 где р - плотность газа или пара, кг/м3 | |
|
Максимальная скорость рабочей среды, м/с: жидкость газ, пар |
9,1 91 | |
|
Диапазоны расхода, Q:
|
от 0,2 до 500 от 3,5 до 12000 | |
|
Диапазон измерений температуры среды, °С |
от минус 40 до 260 | |
|
Верхний предел измерений давления, МПа |
10 | |
|
Наименование характеристики |
Серия расходомера-счетчика | |
|
MV80 |
MV82 | |
|
Пределы допускаемой относительной погрешности при измерении объема и объемного расхода в динамическом диапазоне 30:1 при Re > 5403: жидкости, % газа, пара, % |
±0,7 ±1 |
н- н- |
|
Пределы допускаемой относительной погрешности при измерении массы и массового расхода водяного пара, % |
±1,5 |
±2 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры, °С |
±1 | |
|
Пределы допускаемой приведенной погрешности при измерении давления, % |
±0,3 | |
|
Максимально допускаемое давление измеряемой среды, МПа |
17,5 | |
|
Температура измеряемой среды, °С |
от минус 200 до 400 | |
|
Выходные сигналы |
аналоговый (от 4 до 20 мА), импульсный, частотный | |
|
Пределы допускаемой абсолютной погрешности аналоговых каналов вывода, мкА |
±15 | |
|
Условия эксплуатация:
|
от минус 40 до 60 от 0 до 98 без конденсации | |
|
Температура хранения, °С |
от минус 40 до 85 | |
|
Цифровые интерфейсы связи |
HART, MODBUS, RS485 | |
|
Электропитание:
|
от 85 до 240 В, 50/60 Гц от 12 до 36 В (100 мА) | |
|
Потребляемая мощность, Вт, не более |
9 | |
|
Защита ЭВБ по ГОСТ 14254-96 |
IP66 | |
|
Маркировка взрывозащиты ЭВБ по ГОСТ 30852.13-2002 |
1ExdnET6/H2 | |
|
Габаритные размеры расходомера-счетчика (в зависимости от Ду), мм, не более: длина ширина высота |
от 116 до 267 от 203 до 400 от 376 до 462 |
406 203 от 549 до 1334 |
|
Масса расходомера-счетчика (в зависимости от Ду), кг, не более |
от 5,5 до 136 |
от 5,7 до 19 |
|
Средний срок службы, лет, не менее |
12 | |
