№1735 от 11.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 268685
О внесении изменений в сведения об утвержденном типе средств измерений Анализаторы кислорода ХМО2, АРХ
Приказы по основной деятельности по агентству Вн. Приказ № 1735 от 11.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1735
Лист № 1 Регистрационный № 51349-12 Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы кислорода ХМО2, АРХ
Назначение средства измеренийАнализаторы кислорода ХМО2, АРХ (далее - анализаторы) предназначены для непрерывного измерения содержания кислорода в газовых смесях.
Описание средства измеренийПринцип действия анализаторов кислорода основан на использовании свойства термомагнитной конвекции, возникающей в магнитном поле при подогреве парамагнитного газа. Конвективные потоки, возникающие вокруг чувствительного элемента, изменяют его сопротивление, что служит мерой содержания кислорода в газовой смеси.
Конструктивно анализатор состоит из измерительного блока XMO2 с узлом соединения с системой пробоотбора, и показывающего прибора TMO2D/XDP (опционально). Показывающие приборы TMO2D/XDP имеют двойной аналоговый (4-20) мА выход и предупредительные сигналы (две установки). Анализаторы XMO2 имеют встроенный микропроцессор для задания режимных параметров, градуировки, обработки измерительной информации и передачи ее на внешние устройства. Встроенный в ХМО2 микропроцессор позволяет осуществлять автоматическую компенсацию изменений свойств фонового газа и/или давления, повышает быстродействие преобразователя за счет специального программного обеспечения.
Анализаторы АРХ состоят из измерительного и электронного блоков, которые монтируются на общей плите. Конструкция «мост в мосте» измерительного блока позволяет учитывать изменение состава фонового газа. В приборе реализована расширенная компенсация фонового газа.
Анализаторы дополнительно могут комплектоваться устройствами пробоподготовки.
Анализаторы имеют обычное и взрывозащитное исполнение, тип взрывозащиты IExdIICT6.
Анализаторы кислорода XMO2, APX имеют взрывозащищенное исполнение, тип взрывозащиты 1ExdIICT6 X.
Вторичные преобразователи типа XDP имеют взрывозащищенное исполнение тип взрывозащиты 1ExdIICT6.
![Приказ Росстандарта №1735 от 11.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629104809633_files/1629104809633-1.jpg)

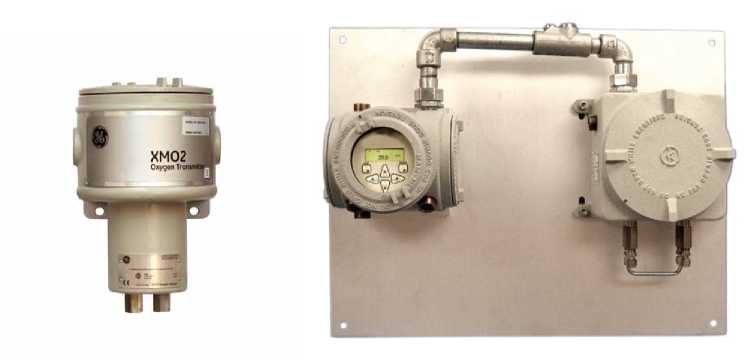

Рис.1 Фотографии общего вида газоанализаторов ХМО2 и АРХ.
![Приказ Росстандарта №1735 от 11.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629104809633_files/1629104809633-2.jpg)

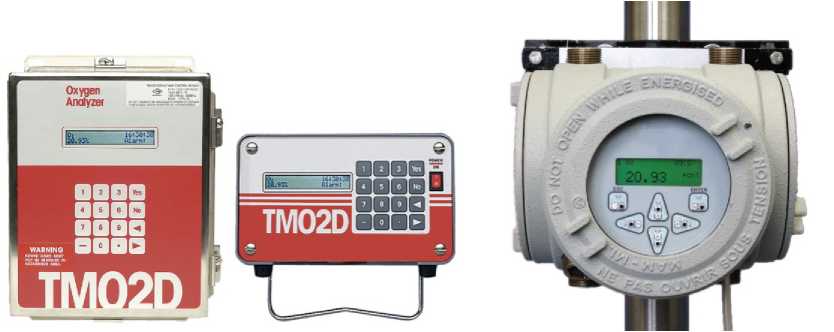

Рис.2 Фотографии общего вида электронных блоков TMO2D XDP.
Таблица 1
Идентификационные данные программного обеспечения
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
XMO2 Hyperterminal |
Недоступно |
7071601d |
Недоступно |
Недоступно |
APX |
Недоступно |
06117F |
Недоступно |
Недоступно |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню:
- "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений в соответствии с МИ 3286-2010.
Влияние программного обеспечения анализаторов учтено при нормировании метрологических характеристик.
Метрологические и технические характеристикиДиапазон измерений объемной доли (минимальный/максимальный), %:
-
- XMO2 от 0 до 1/от 0 до 100;
от 80 до 100;
от 90 до 100
-
- APX от 0 до 2/от 0 до 25
Пределы допускаемой основной приведенной (к диапазону измерений)
погрешности анализатора ХМО2 (8 ), %:
-
- в диапазоне об.доли до 10 % ± 5
-
- в диапазоне об.доли св.10 % ± 3
Пределы допускаемой абсолютной основной погрешности, об.доля
(А), %:
-
- ХМО2 в диапазоне объемной доли
от 80 % до 100 %;
от 90 % до 100 %: |
± 0,2 |
- АРХ |
± 0,3 |
Пределы дополнительной погрешности от изменения температуры окружающей среды на каждые 10 оС, %, доля основной погрешности: |
± 0,2 |
Потребляемая мощность, Вт, не более Габаритные размеры, мм, не более: |
40 |
- XMO2 | |
измерительный блок (высота х диаметр) |
242х145; |
электронный блок |
133х229х235 |
- APX |
690х460х260 |
Масса, кг, не более: | |
- XMO2 | |
измерительный блок |
4,5 |
электронный блок |
6,8 |
- APX |
15 |
Условия эксплуатации: - температура окружающей среды, оС | |
XMO2 от минус 20 до плюс 40 APX от минус 20 до плюс 35 | |
- относительная влажность, %, не более |
до 95 |
Знак утверждения типа может быть нанесен на лицевую панель прибора и на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измеренийГазоанализатор XMO2 в составе:
-
- измерительный блок XMO2,
-
- электронный блок: TMO2D(XDP).
Кабели.
Газоанализатор APX в составе:
-
- измерительный блок,
-
- электронный блок. Армированный кабель. Газовые соединения.
Монтажная плита.
Руководство по эксплуатации.
Методика поверки.
Сведения о методиках (методах) измеренийизложены в Руководстве по эксплуатации анализаторов.
Нормативные и технические документы, устанавливающие требования к газоанализаторам XMO2, APXГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические требования".
ГОСТ 8.578-2008 "Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".
Техническая документация фирмы-изготовителя "GE Sensing EMEA", Ирландия.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений- применяются при выполнении работ по обеспечению безопасных условий и охраны труда.
ИзготовительФирма "Baker Hughes EMEA Unlimited Company", Ирландия
Адрес: Sensing House, Shannon Free Zone East, Shannon, Co. Clare, V14 V992, Ireland Телефон: +353 61 470 200
Web-сайт: www.bakerhughesds.com
Испытательный центрГосударственный центр испытаний средств измерений (ГЦИ СИ)
ФГУП "ВНИИМС", г.Москва
Аттестат аккредитации № 30004-08 от 27.06.2008 г
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77/437-56-66
E-mail: office@vniims.ru, адрес в Интернет: www.vniims.ru
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «11» августа 2021 г. № 1735
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
1. |
Анализаторы кислорода |
ХМО2, АРХ |
51349-12 |
Фирма GE Sensing EMEA, Ирландия |
Фирма «Baker Hughes EMEA Unlimited Company», Ирландия |
ООО «Бейкер Хьюз Рус Инфра», г. Москва |
![Приказ Росстандарта №1735 от 11.08.2021, https://oei-analitika.ru](../kurilka/orders_html/1629104809680_files/1629104809680-1.png)
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
№ 1735
11 августа 2021 г.
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
Руководитель
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
А.П.Шалаев
Сертификат: O288B2870OAOAC3E9843FA5OB54MO6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021
