МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

04 августа 2021 г.

Москва

О внесении изменений в сведения об утвержденном типе средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.

• 2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за испол! м настоящего приказа останляю за собой.



Подлинник электронного документа, подписанного эп, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1627

Сведения

об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «04» августа 2021 г. № 1627

Лист № 1 Регистрационный № 75275-19 Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Расходомеры-счетчики газа ультразвуковые PanaFlow ZXG

Расходомеры-счетчики газа ультразвуковые PanaFlow ZXG (далее - расходомеры) предназначены для измерений скорости, массового расхода, объемного расхода и объема (приведенного к стандартным условиям) природного, свободного (попутного) нефтяного газа, азота, воздуха и прочих газов.

Принцип действия расходомеров основан на методе измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода (объема).

Конструктивно расходомеры состоят из:

• -     корпуса расходомера, с установленными в нем ультразвуковыми преобразователями;

• -     электронно-вычислительного блока (далее - ЭВБ), который закреплен с наружной стороны корпуса. В состав ЭВБ входит процессорная плата, отвечающая за возбуждение и обработку сигналов, поступающих от преобразователей, интерфейсный блок, отвечающий за входные/выходные сигналы и жидкокристаллический дисплей с магнитной клавиатурой.

Расходомеры PanaFlow ZXG, в зависимости от количества используемых каналов, имеют две модификации Z1G и Z2G (один или два канала).

Расходомеры снабжены заглушками которые позволяют извлекать ультразвуковые преобразователи без остановки технологического процесса при рабочем давлении. Расходомеры изготавливаются во взрывобезопасном исполнении.

Расходомеры дополнительно могут включать функцию приведения измеренного объемного расхода и объема газа к стандартным условиям. В этом случае расходомеры дополнительно могут быть оборудованы датчиком давления и температуры.

Конструкция расходомера предусматривает моноблочный монтаж корпуса расходомера и ЭВБ (по заказу ЭВБ может поставляться в раздельном варианте установки).

ЭВБ расходомеров обеспечивают выполнение следующих функций:

• -     цифровая обработка сигналов, поступающих с ультразвуковых преобразователей;

• -     измерение и преобразование входных аналоговых сигналов постоянного тока от преобразователей давления и температуры;

• -     обработка, отображение и хранение измерительной информации и настроечных параметров расходомеров;

• -     передача измерительной информации по аналоговым и цифровым интерфейсам;

• -     защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

В комплект поставки расходомеров дополнительно входит программный пакет PanaView, предназначенный для конфигурирования, параметризации и диагностики расходомера. Программный пакет PanaView позволяет производить следующие операции:

- загружать в расходомеры и сохранять из расходомеров конфигурационные данные;

- формировать протоколы и графики, основываясь на измерительной информации хранящейся в расходомерах;

- отображать и строить графики по текущим значениям измеряемых параметров.

Программный пакет PanaView реализует протоколы связи IDM и PanaLink и поддерживает коммуникационные интерфейсы связи RS232, RS485, Ethernet и инфракрасный интерфейс связи.

Расходомеры присоединяются к трубопроводу с помощью фланцев. Длины прямолинейных участков измерительного трубопровода до и после расходомеров должны соответствовать требованиям эксплуатационной документации производителя.

Расходомеры могут измерять газ как в прямом, так и в обратном направлении.

Общий вид расходомеров приведен на рисунке 1. Пломбирование расходомеров не предусмотрено.

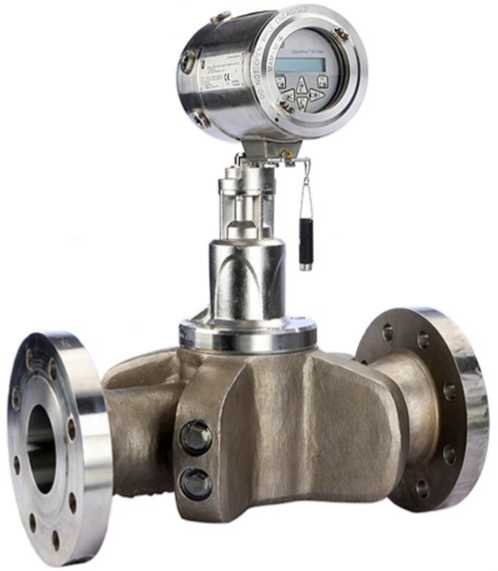

Рисунок 1 - Общий вид расходомера

Расходомеры имеют встроенное программное обеспечение. Конфигурационные параметры защищены от преднамеренных изменений разграничением прав доступа -трехуровневая система доступа и паролей (общий, служебный, заводской). Все изменения конфигурационных параметров сохраняются в журнале событий, доступном только для чтения.

Доступ к метрологически значимой части программного обеспечения для пользователя закрыт. При изменении установленных параметров (исходных данных) в программном обеспечении обеспечивается подтверждение изменений, проверка изменений на соответствие требованиям реализованных алгоритмов.

Идентификация программного обеспечения осуществляется путем отображения на дисплее расходомера или подключенного к нему инженерного персонального компьютера структуры идентификационных данных, содержащих номер версии и цифровой идентификатор программного обеспечения. Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения расходомеров-счетчиков жидкости ультразвуковых PanaFlow ZXG приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

Таблица 4 - Диапазоны скоростей потока газа при измерении объемного расхода газа в

рабочих условиях (м/с)

наносится на титульный лист паспорта типографским способом, и на шильдик, установленный на корпусе электронно-вычислительного блока, методом лезерной гравировки.

Таблица 5 - Комплектность средства измерений

Сведения о методиках (методах) измерений

приведены в ГОСТ 8.611-2013 «ГСИ. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» и в эксплуатационном документе.

ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа

Техническая документация фирм GE Sensing EMEA, Ирландия, GE Infrastructure Sensing, LLC, США
