Номер по Госреестру СИ: 48036-11
48036-11 Измерители параметров изоляции
(IDAX-300, IDAX-300S)
Назначение средства измерений:
Измерители параметров изоляции IDAX-300, IDAX-300S (далее - измерители) предназначены для измерения емкости и тангенса угла диэлектрических потерь изоляции.

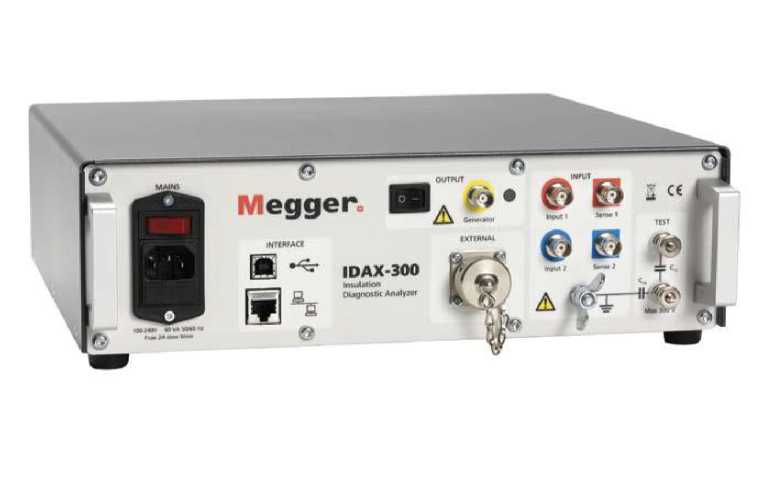

Внешний вид.
Измерители параметров изоляции
Рисунок № 1
Программное обеспечение
Измерители IDAX-300, IDAX-300S имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсами и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (IDAX for Windows) представляет собой программу, позволяющую управлять процессом измерения, сохранять установки и параметры измерений для различных видов изоляции; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
IDAX-300, IDAX-300S |
Внутрен нее |
Микропрограмма |
- |
- |
- |
Внешнее |
IDAX for Windows |
4.0 |
02585fbc5b722e2af78ab5e9 4afc822c |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции IDAX-300, IDAX-300S
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.371-80 ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости.
-
4. ГОСТ 8.019-85 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений тангенса угла потерь.
-
5. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 48036-11 «Измерители параметров изоляции IDAX-300, IDAX-300S. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: магазин емкости Р5025 (кл. т. 0,1 - 0,5); блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000».
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Измерители IDAX-300, IDAX-300S представляют собой цифровые измерительные приборы (ЦИП).
Принцип действия измерителей основан на методе диэлектрической спектроскопия, т.е. измерении диэлектрических свойств материала в качестве функции частоты и напряжения.
Измерители формируют синусоидальное напряжение заданной частоты. Это напряжение генерирует ток в исследуемом образце изоляции. Входные аналоговые сигналы тока и напряжения преобразуются и обрабатываются с помощью АЦП. Измеряя напряжение и силу тока, приборы рассчитывают импеданс образца. На основе импеданса рассчитываются различные параметры, такие как емкостное сопротивление, тангенс угла диэлектрических потерь и т.д. В результате оценивается состояние изоляции. Эти измерения с заданными значениями частоты и напряжения впоследствии могут быть проведены повторно, что позволяет получить информацию об изменениях, происходящих в изоляции, степени ее старения, свойствах.
Измерители функционируют под управлением программного обеспечения IDAX for Windows, устанавливаемого на внешний персональный компьютер (ПК) с операционной системой Windows (2000, XP, Vista, 7). Для связи с ПК в приборах используется интерфейс USB 2.0. Также приборы могут подключаться к локальной сети Ethernet через порт LAN.
При измерениях приборы используют набор из трех электродов, каждый из которых проводит измерения как заземлённых, так и незаземлённых объектов, с защитой и без нее.
Измерители выпускаются в двух модификациях: базовой IDAX-300 и опциональной IDAX-300S, которая отличается наличием дополнительного канала для измерения силы тока, ускоряющего процесс измерений.
Конструктивно приборы размещены в закрытых металлических корпусах с ручками для переноски. Все органы управления и разъемы расположены на лицевой панели.
Питание измерителей - от сети переменного тока.
аблица 3 - Комплектность (основной комплект поставки) | |||
№ п/п |
Наименование |
Количество |
Примечание |
1 |
Измеритель IDAX-300 (IDAX-300S) |
1 | |
2 |
Кабель заземления |
1 |
Длина 5 м |
3 |
Кабель для генератора |
1 |
Длина 18 м |
4 |
Кабель измерительный |
1 |
Длина 18 м, красного цвета |
5 |
Кабель измерительный |
1 |
Длина 18 м, синего цвета |
6 |
USB-кабель |
1 | |
7 |
Кабель питания |
1 | |
8 |
CD-диск c ПО IDAX for Windows |
1 | |
9 |
Чемодан для транспортировки |
1 | |
10 |
Сумка для кабелей |
1 | |
11 |
Руководство по эксплуатации |
1 | |
12 |
Методика поверки |
1 |
аблица 4 - Комплектность (опциональная поставка) | |||
№ п/п |
Наименование |
Количество |
Примечание |
1 |
Кабель для генератора |
1 |
Длина 9 м |
2 |
Кабель измерительный |
1 |
Длина 9 м |
3 |
Кабель измерительный |
1 |
Длина 9 м |
Таблица 2 - измерителей IDAX-300,
DAX-300S
Характеристика |
Параметр |
Диапазон частот встроенного генератора |
от 10-3 до 103 Гц |
Диапазон измерений электрической емкости |
от 10 пФ до 100 мкФ |
Пределы допускаемой погрешности измерения электрической емкости |
± (0,005Хизм. + 1 пФ) |
Диапазон измерений тангенса угла диэлектрических потерь |
от 0 до 10 |
Пределы допускаемой погрешности измерения тангенса угла диэлектрических потерь |
± (0,01Хизм. + 0,0003) в диапазоне частот от 10-3 до 100 Гц; ± (0,02Хизм. + 0,0005) 3 в диапазоне частот от 100 до 103 Гц |
Напряжение сети питания, В |
от 90 до 265 |
Частота сети питания, Г ц |
50/60 |
Габаритные размеры, мм, (длинахширинахвысота) |
335х300х99 |
Масса, кг |
4,9 |
Рабочие условия применения:
|
от 0 до + 50 до 95 без конденсации |
где Хизм. - измеренное значение величины.
