Расширенная аналитика типа СИ
47773-11 — Микроомметры
MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600
Микроомметры MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 (далее -микроомметры) предназначены для измерения малых электрических сопротивлений постоянному току в безиндуктивных цепях.
Производитель
ID 4586Лаборатория №9 — 009lab.ru
Испытания программного обеспечения, метрологическая и сертификационная экспертиза, сопровождение проектов в области ПО, АПК и средств измерений.
Ключевые выводы и интерпретация
- За всё время по этому типу СИ в базе отражено 399 поверок.
- Последний доступный год показал снижение активности на 40% к предыдущему году.
- Тип обслуживается как минимум 50 организациями; доля топ-5 организаций составляет 42.1% объёма поверок.
- Средневзвешенная цена поверки по рынку — 3161.87 руб., диапазон наблюдаемых цен: 1140–5262 руб.
- В сегменте собственников найдено 70 владельцев, а доля топ-5 владельцев по количеству экземпляров СИ составляет 63.1%.
- Средний наблюдаемый интервал между поверками по организациям — около 4760 дней.
- Средний возраст парка СИ этого типа по доступным данным — 2015 лет.
- Карточка типа хорошо документирована: доступны основные документы и расширенное описание.
Быстрые ссылки
Динамика поверок по годам
Структура поверок
Топ организаций по общему объёму
Топ организаций в текущем году
Цена поверки vs объём спроса
Распределение цен
Ценовой бенчмарк по организациям
| Организация | Поверок за год | Цена, руб. | Кол-во СИ | Владельцев СИ | Средний возраст, лет | Наблюд. МПИ, дн. |
|---|---|---|---|---|---|---|
| ООО "МОСЭНЕРГОТЕСТ" | 11 | 3 223,00 | 11 | 80 | 2 015,0 | 4 762 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | 9 | 3 100,00 | 12 | 78 | 2 015,0 | 4 761 |
| ООО "ЦМ" | 8 | 3 223,00 | 10 | 78 | 2 015,0 | 4 761 |
| ФБУ "УРАЛТЕСТ" | 5 | 3 223,00 | 17 | 78 | 2 015,0 | 4 761 |
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" | 3 | 3 223,00 | 3 | 78 | 2 015,0 | 4 761 |
| ФБУ "ИРКУТСКИЙ ЦСМ" | 3 | 3 223,00 | 3 | 78 | 2 015,0 | 4 761 |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» | 2 | 3 223,00 | 24 | 80 | 2 015,0 | 4 763 |
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" | 2 | 3 223,00 | 3 | 78 | 2 015,0 | 4 761 |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" | 2 | 3 223,00 | 2 | 80 | 2 015,0 | 4 762 |
| ФБУ "АСТРАХАНСКИЙ ЦСМ" | 1 | 3 223,00 | 2 | 80 | 2 015,0 | 4 761 |
| ФБУ "Тверской ЦСМ" | 1 | 3 223,00 | 1 | 78 | 2 015,0 | 4 761 |
| ООО "РАВНОВЕСИЕ" | 1 | 3 223,00 | 3 | 78 | 2 015,0 | 4 761 |
| ФБУ "САМАРСКИЙ ЦСМ" | 1 | 3 223,00 | 1 | 78 | 2 015,0 | 4 761 |
| АО "СИБИАЦ" | 1 | 3 223,00 | 1 | 78 | 2 015,0 | 4 761 |
| ФБУ "Волгоградский ЦСМ" | 1 | 3 223,00 | 1 | 78 | 2 015,0 | 4 761 |
| ООО ИЦ МИТ | 1 | 3 223,00 | 2 | 78 | 2 015,0 | 4 761 |
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" | 1 | 3 223,00 | 1 | 78 | 2 015,0 | 4 761 |
| ООО «МетрЛифтСервис» | 1 | 3 123,00 | 0 | 51 | 2 014,0 | 4 701 |
| ФБУ "УРАЛТЕСТ" | 0 | 5 262,00 | 0 | 50 | 2 014,0 | 4 749 |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" | 0 | 4 310,00 | 0 | 51 | 2 014,0 | 4 701 |
| ФБУ "РОСТОВСКИЙ ЦСМ" | 0 | 3 420,00 | 1 | 50 | 2 014,0 | 4 749 |
| ФБУ "РОСТЕСТ-МОСКВА" | 0 | 3 240,00 | 0 | 51 | 2 014,0 | 4 701 |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" | 0 | 3 223,00 | 6 | 78 | 2 014,0 | 4 764 |
| ФБУ "Краснодарский ЦСМ" | 0 | 3 223,00 | 1 | 80 | 2 015,0 | 4 762 |
| ООО "ИТЦ УРАЛЭНЕРГОИНЖИНИРИНГ" | 0 | 3 223,00 | 1 | 80 | 2 015,0 | 4 761 |
Крупнейшие владельцы по количеству СИ
Структура владельцев
Топ владельцев по данному типу СИ
| Владелец | Категория | Кол-во СИ | Кол-во поверок | Активность владельца за год |
|---|---|---|---|---|
| юридическое лицо | Юрлица | 39 | 69 | 3313271 |
| Юр. Лицо | Юрлица | 27 | 38 | 625345 |
| ООО "ТЕХЭТАЛОН" | Юрлица | 9 | 9 | 22 |
| ООО "ЭЙЧ ЭНЕРДЖИ" | Юрлица | 7 | 7 | 131 |
| ООО "АББ ЭЛЕКТРИЧЕСКИЕ СЕТИ" | Юрлица | 7 | 7 | 101 |
| ООО "Грид Энерго" | Юрлица | 7 | 7 | 19 |
| ООО "ВСМ-СЕРВИС" | Юрлица | 4 | 10 | 296 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "САХАЛИНСКАЯ ЭНЕРГИЯ" | Юрлица | 4 | 7 | 3660 |
| ООО "Сименс Мобильность" | Юрлица | 3 | 4 | 216 |
| Общество с ограниченной ответственностью "АББ Электрические Сети" | Юрлица | 3 | 3 | 320 |
| Московский филиал «Центратомтехэнерго» АО «Атомтехэнерго», ИНН 5029106714 | Юрлица | 3 | 3 | 387 |
| АО "Атомтехэнерго" | Юрлица | 3 | 3 | 339 |
| ЮЛ | Юрлица | 2 | 7 | 284137 |
| АО "МОСВОДОКАНАЛ" | Юрлица | 2 | 6 | 13153 |
| АО "Группа "Илим" | Юрлица | 2 | 4 | 497 |
| ООО «РН-Юганскнефтегаз» | Юрлица | 2 | 3 | 3130 |
| ООО "АВТОМАТИКА-СЕРВИС" | Юрлица | 2 | 3 | 2745 |
| АО «ПЕРГАМ-ИНЖИНИРИНГ» | Юрлица | 2 | 3 | 9 |
| Акционерное общество "МОСВОДОКАНАЛ" | Юрлица | 2 | 2 | 532 |
| ООО "СЕБА ИНЖИНИРИНГ" | Юрлица | 2 | 2 | 40 |
| Филиал ПАО "РОССЕТИ МОСКОВСКИЙ РЕГИОН"-Московские высоковольтные сети (80194+31864) | Юрлица | 2 | 2 | 316 |
| ФБУ "Нижегородский ЦСМ" | Юрлица | 2 | 2 | 1951 |
| ООО "Меггер" | Юрлица | 2 | 2 | 60 |
| ООО "КСТС" | Юрлица | 2 | 2 | 66 |
| АО "СИБИАЦ" | Юрлица | 1 | 6 | 1104 |
История версий
Таблица версий и UUID
| UUID | Номер в Госреестре | Дата начала версии | Дата окончания версии | Статус |
|---|---|---|---|---|
| c413151a-0fb2-1200-6afa-9afd284f9f0c | 47773-11 | 2026-04-09 | — | актуальная |
| 57b6f134-203d-6d92-d8cb-504d343da6e8 | 47773-11 | 2021-05-21 | — | актуальная |
| 9fd9cb05-7fc7-f0d0-cb3c-46eb958b3d63 | 47773-11 | 2020-05-07 | 2021-05-21 | архивная |
Внешний вид и иллюстрации
Программное обеспечение
Микроомметры имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры для различных измерений; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
MOM2 |
Внутреннее |
Микропрограмма |
R01.C |
- |
md5 |
|
Внешнее |
MOM2 Win |
1.2 |
- |
md5 | |
|
MOM200A |
Внутреннее |
Микропрограмма |
- |
- |
md5 |
|
Внешнее |
- |
- |
- |
- | |
|
MOM690 |
Внутреннее |
Микропрограмма |
- |
- |
md5 |
|
Внешнее |
MOM Win |
- |
- |
md5 | |
|
MJOLNER 200 |
Внутреннее |
Микропрограмма |
5.20 |
- |
md5 |
|
Внешнее |
MJOLNER Win |
1.2 |
- |
md5 | |
|
MJOLNER 600 |
Внутреннее |
Микропрограмма |
5.20 |
- |
md5 |
|
Внешнее |
MJOLNER Win |
1.2.1 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Нормативная информация
Знак утверждения типа
наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
-
4. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
осуществляется по документу МП 47773-11 «Микроомметры MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИ-ИМС» в июле 2011 г.
Средства поверки: катушки электрического сопротивления Р310 (кл. т. 0,01; 0,02), Р321 (кл. т. 0,01).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden. Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия микроомметров основан на измерении падения напряжения постоянного тока на объекте измерения, возникающего при пропускании через него постоянного тока неизменной силы от внутреннего источника тока и вычислении значения сопротивления по закону Ома. Входной аналоговый сигнал преобразуется с помощью АЦП, обрабатывается и результат измерений отображается на жидкокристаллическом дисплее. Результаты измерений могут быть сохранены во внутренней памяти прибора и переданы на компьютер. Управление процессом измерения осуществляется при помощи встроенного микропроцессора.
Измерения производятся по 4-проводной схеме (схеме Кельвина), исключающей влияние сопротивления соединительных проводников.
Основные узлы микроомметров: стабилизированный источник постоянного испытательного тока, устройство точного измерения напряжения постоянного тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, тумблеры, регулируемый автотрансформатор), термопринтер, источник питания.
В моделях МОМ200А, МОМ690 применено ручное управление выходным испытательным током с помощью регулируемого автотрансформатора. В моделях МОМ2, MJOLNER 200, MJOLNER 600 управление выходным током осуществляется с помощью встроенного микропроцессора. Модель МОМ690 кроме выхода постоянного тока имеет выход переменного тока в диапазоне от 0 до 660 А, который может использоваться для размагничивания трансформаторов тока и других применений, требующих больших токов.
В моделях МОМ200А, МОМ690 для получения выходного испытательного тока применен двухполупериодный выпрямитель без фильтрации. В моделях МОМ2, MJOLNER 200, MJOLNER 600 используется импульсный источник питания, позволяющий получить испытательный ток с очень малыми пульсациями. В моделях MJOLNER 200, MJOLNER 600 имеется встроенный термопринтер. В модели MJOLNER 600 имеется вход для внешнего датчика температуры.
Для связи с внешним персональным компьютером в моделях МОМ200А, МОМ690, MJOLNER 200, MJOLNER 600 используются интерфейсы RS-232 и USB, в модели МОМ2 - беспроводной интерфейс Bluetooth.
Для предотвращения перегрева микроомметры снабжены тепловыми предохранителем и миниатюрным сетевым размыкателем, срабатывающим на максимальный ток. Также входы имеют защиту от высоких импульсных напряжений, возникающих на индуктивностях внешних цепей.
Конструктивно микроомметры MOM200A, MOM690, MJOLNER 200, MJOLNER 600 выполнены в металлических корпусах с откидной крышкой и ручками для переноски. Модель MOM2 выполнена в переносном варианте в малогабаритном пластиковом корпусе. Все разъемы, органы управления и индикации размещены на лицевых панелях.
Питание микроомметров - от сети переменного тока, за исключением модели MOM2, питающейся от встроенной аккумуляторной батареи.

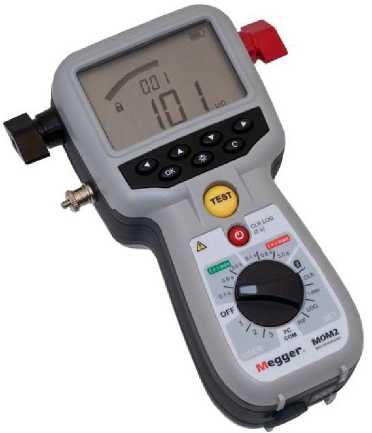

MOM2

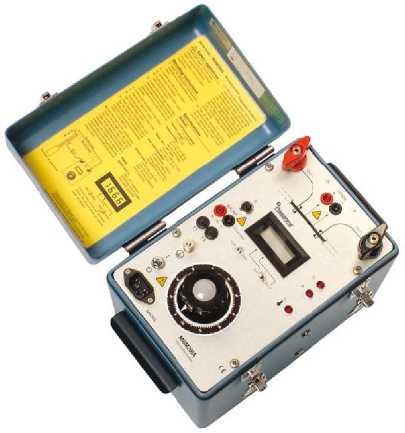

MOM200A

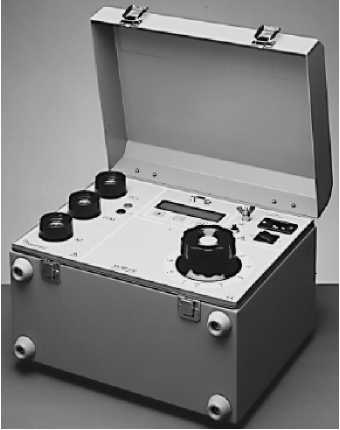

MOM690

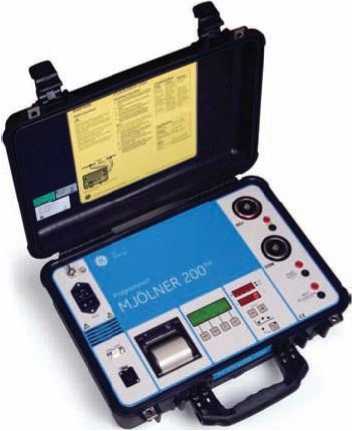

MJOLNER 200

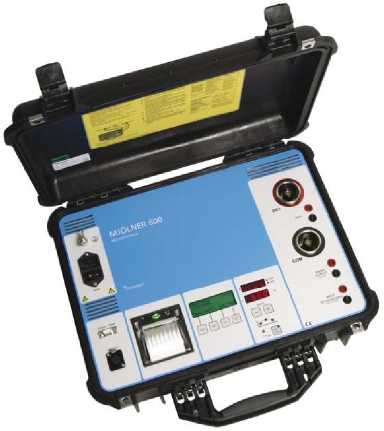

MJOLNER 600
Таблица 4 - Комплектность (основной комплект поставки)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Микроомметр МОМ2 | |||
|
1 |
Микроомметр МОМ2 |
1 | |
|
2 |
Кабель для измерения длиной 1,3 м |
4 |
Черные и красные |
|
3 |
Кабель для измерения длиной 3 м |
4 |
Черные и красные |
|
4 |
Чемодан для транспортировки |
1 | |
|
5 |
Зарядное устройство |
1 | |
|
№ п/п |
Наименование |
Количество |
Примечание |
|
6 |
Клипса |
1 | |
|
7 |
Сумка для переноски |
1 | |
|
8 |
CD-диск c ПО МОМ2 Win для MS Windows |
1 | |
|
9 |
Руководство по эксплуатации |
1 | |
|
10 |
Методика поверки |
1 | |
|
Микроомметр МОМ200А | |||
|
1 |
Микроомметр МОМ200А |
1 | |
|
2 |
Кабель для измерения |
4 |
Черные и красные |
|
3 |
Кабель для заземления |
1 | |
|
4 |
Кабель питания |
1 | |
|
5 |
Чемодан для транспортировки |
1 | |
|
6 |
Руководство по эксплуатации |
1 | |
|
7 |
Методика поверки |
1 | |
|
Микроомметр МОМ690 | |||
|
1 |
Микроомметр МОМ690 |
1 | |
|
2 |
Кабель для измерения длиной 5 м |
4 |
Черные и красные |
|
3 |
Кабель для заземления |
1 | |
|
4 |
Кабель питания |
1 | |
|
5 |
Чемодан для транспортировки |
1 | |
|
6 |
Руководство по эксплуатации |
1 | |
|
7 |
Методика поверки |
1 | |
|
Микроомметры MJOLNER 200, MJOLNER 600 | |||
|
1 |
Микроомметр MJOLNER 200 или 600 |
1 | |
|
2 |
Кабель для измерения длиной 3 м |
4 |
Черные и красные |
|
3 |
Кабель для измерения длиной 5 м |
4 |
Для MJOLNER 600 |
|
4 |
Кабель для заземления |
1 | |
|
5 |
Кабель питания |
1 | |
|
6 |
Чемодан для транспортировки |
1 | |
|
7 |
Руководство по эксплуатации |
1 | |
|
8 |
Методика поверки |
1 | |
Таблица 5 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Микроомметр МОМ2 | |||
|
1 |
Кабель для измерения длиной 1,3 м |
2 |
Черные и красные |
|
2 |
Кабель для измерения длиной 1,3 м |
1 |
Красный |
|
3 |
Комплект кабелей для измерения длиной 5 м |
1 | |
|
4 |
Комплект кабелей для измерения длиной 10 м |
1 | |
|
5 |
Комплект кабелей для измерения длиной 15 м |
1 | |
|
6 |
Комплект для связи по интерфейсу Bluetooth |
1 | |
|
Микроомметр МОМ200А | |||
|
1 |
Комплект кабелей для измерения длиной 5 м |
Комплект | |
|
2 |
Комплект кабелей для измерения длиной 10 м |
Комплект | |
|
Микроомметр МОМ690 | |||
|
1 |
CD-диск c ПО МОМ Win для MS Windows |
1 | |
|
2 |
Комплект кабелей для измерения длиной 15 м |
1 | |
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Микроомметры MJOLNER 200 | |||
|
1 |
CD-диск c ПО MJOLNER Win для MS Windows |
1 | |
|
2 |
Бумага для термопринтера |
- |
По заказу |
|
3 |
Комплект кабелей для измерения длиной 5 м |
1 | |
|
4 |
Комплект кабелей для измерения длиной 10 м |
1 | |
|
5 |
Кабель для измерения с клещами |
1 | |
|
6 |
Сумка для кабелей |
1 | |
|
Микроомметры MJOLNER 600 | |||
|
1 |
CD-диск c ПО MJOLNER Win для MS Windows |
1 | |
|
2 |
Внешний пульт управления |
1 | |
|
3 |
Внешний датчик температуры |
1 | |
|
4 |
Бумага для термопринтера |
- |
По заказу |
|
5 |
Комплект кабелей для измерения длиной 5 м |
1 | |
|
6 |
Комплект кабелей для измерения длиной 10 м |
1 | |
|
7 |
Кабель для измерения с клещами |
1 | |
Таблица 2 - микроомметров MOM2, MOM200A, MOM690
|
Характеристика |
Параметр | ||
|
MOM2 |
MOM200A |
MOM690 | |
|
Диапазон измерений электрического сопротивления, мОм |
от 0 до 1,999 от 2 до 1000 |
от 0 до 1,999 от 0 до 19,99 |
от 0 до 200 |
|
Пределы допускаемой погрешности измерения электрического сопротивления |
± (0,01Хизм. + 1 е.м.р.) ± (0,02Хизм. + 1 е.м.р.) |
± (0,01Хизм. + 1 е. м. р.) |
± (0,02Хизм. + 2 е.м.р.) при изм. токе от 50 до 99 А; ± (0,01Хизм. + 1 е.м.р.) при изм. токе от 100 до 800 А |
|
Напряжение сети питания, В |
6 В постоянного тока от пяти встроенных батарей типа АА (HR6) |
115/230 |
115/230 |
|
Частота сети питания, Г ц |
- |
50/60 |
50/60 |
|
Г абаритные размеры, мм, (длинахширинахвысота) |
217х92х72 |
280x246x178 |
350x270x220 |
|
Характеристика |
Параметр | ||
|
MOM2 |
MOM200A |
MOM690 | |
|
Масса, кг |
1,0 |
14,6 |
23,7 |
|
Рабочие условия применения:
|
от - 20 до + 50 до 95 без конденсации |
от 0 до + 50 до 95 без конденсации |
от 0 до + 50 до 95 без конденсации |
где - Хизм - измеренное значение величины.
е.м.р. - единица младшего разряда
Таблица 3 - микроомметров
MJOLNER 200, MJOLNER 600
|
Характеристика |
Параметр | |
|
MJOLNER 200 |
MJOLNER 600 | |
|
Диапазон измерений электрического сопротивления, мОм |
от 0 до 999,9 |
от 0 до 999,9 |
|
Пределы допускаемой погрешности измерения электрического сопротивления |
± 0,3 мкОм в диапазоне до 1 мОм ± 3 мкОм в диапазоне до 10 мОм ± 30 мкОм в диапазоне до 100 мОм ± 300 мкОм в диапазоне до 1 Ом |
± 0,3 мкОм в диапазоне до 1 мОм ± 3 мкОм в диапазоне до 10 мОм ± 30 мкОм в диапазоне до 100 мОм ± 300 мкОм в диапазоне до 1 Ом |
|
Напряжение сети питания, В |
от 100 до 240 |
от 200 до 240 |
|
Частота сети питания, Гц |
50/60 |
50/60 |
|
Габаритные размеры, мм, (длина х ширина х высота) |
470х357х176 |
486x392x193 |
|
Масса, кг |
8,8 |
13,8 |
|
Рабочие условия применения:
|
от - 20 до + 50 до 95 без конденсации |
от - 20 до + 50 до 95 без конденсации |
