Назначение средства измерений:
Измерители параметров выключателей EGIL (далее - измерители) предназначены для измерения:
- силы тока в катушке выключателя;
- времени срабатывания выключателя;
- перемещения контактов выключателя (опция).

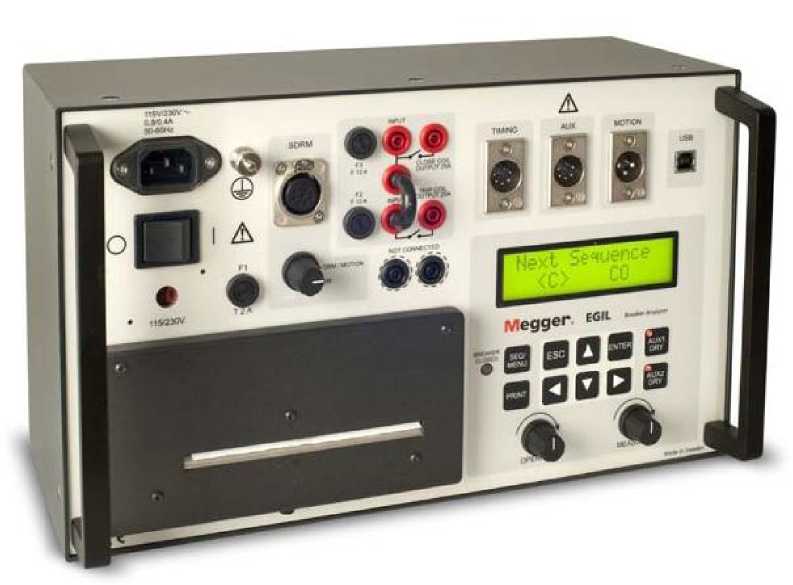

Внешний вид.
Измерители параметров выключателей
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2026
Номер записи - 136713
ID в реестре СИ - 359113
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных, EGIL, -,

Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 129
Выдано извещений - 0
Кол-во периодических поверок - 80
Кол-во средств измерений - 25
Кол-во владельцев - 10
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№785 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Измерители параметров выключателей (EGIL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47774-11 Измерители параметров выключателей (EGIL) Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
34283-07 Приборы контроля высоковольтных выключателей (ПКВ/М7) ООО "СКБ электротехнического приборостроения" (РОССИЯ пос.Шушары) |
Все средства измерений ООО "СКБ электротехнического приборостроения"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Отчет "Госы VS частники" показывает в динамике по годам пропорцию в распределении поверок между частными и государственными организациями.
Предварительная сортировка организаций с государственной формой собственности осуществлялась по вхождениям таких ключевых слов, как: фгуп, гбу, казен, российск, муницип и др (более 24 ключевых словосочетаний).
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Кто поверяет Приборы контроля высоковольтных выключателей (ПКВ/М7)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 24 | 0 | 24 | 0 | 24 | 0 | 24 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 36 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМ" (RA.RU.310581) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 31 | 1 | 30 | 0 | 19 | 0 | 19 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 3 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Амурский ЦСМ» (RA.RU.311498) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 12 | 10 | 0 | 12 | 0 | 12 | 0 | 12 |
Стоимость поверки Приборы контроля высоковольтных выключателей (ПКВ/М7)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
13866 | 10823 |
|
ФБУ Красноярский ЦСМ Красноярский край |
4619 | 10823 |
|
ФБУ Пензенский ЦСМ Пензенская область |
16082 | 10823 |
|
ФБУ УРАЛТЕСТ Свердловская область |
8725 | 10823 |
Программное обеспечение
Измерители имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (CABA Win) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов выключателей; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
EGIL |
Внутреннее |
Микропрограмма |
R03.A.01 |
- |
md5 |
|
Внешнее |
CABA Win |
3.1.0 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров выключателей EGIL
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 30 А.
-
4. ГОСТ 8.027-2001 Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
-
5. ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
-
6. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу «Измерители параметров выключателей EGIL. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 16.08.2005 г.
Средства поверки: мультиметр цифровой APPA-107 (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.)); шунт измерительный постоянного тока ШС-75 (кл. т. 0,5); секундомер электронный цифровой СЭЦ-10000 (± 0,01 с).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия измерителя параметров выключателей EGIL основан на использовании микропроцессора, задающего цикл измерений - последовательность включений и выключений проверяемого выключателя и управляющим процессом измерения.
Вид измерений задается оператором через меню с помощью кнопок и ручек на панели управления. В окне ЖК-дисплея выводятся установки и результаты измерений. После выполнения каждого цикла измерений результаты распечатываются встроенным принтером.
Сила тока в катушках выключателя измеряется с помощью встроенного изолированного токового шунта. Для измерения времени срабатывания выключателя приборы оснащены двумя независимыми каналами измерения напряжения AUX 1 и AUX 2. При комплектации измерителя измерительными преобразователями перемещения с выходами по току или напряжению (опция) каналы AUX 1 и AUX 2 могут использоваться для измерения хода и скорости перемещения контактов.
Основные узлы измерителей: блок питания, микропроцессор, схема задания последовательности измерения, модули АТЦП/ЦАП, модуль связи, ЖК-дисплей, клавиатура, принтер.
Для связи с персональным компьютером измерители EGIL оснащаются интерфейсами USB либо RS-232.
Конструктивно измерители выполнены в металлическом корпусе с ручками для переноски, на верхней панели которого расположены все органы управления, индикации и коммутации.
Питание - от сети переменного тока.
|
Таблица 3 - Комплектность (основной комплект поставки | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Измеритель EGIL |
1 | |
|
2 |
Кабель питания длиной 2,5 м |
1 | |
|
3 |
Кабели управления включателем длиной 2,2 м |
2 |
Черный и красный |
|
4 |
Предохранитель |
1 | |
|
5 |
Кабель-удлинитель длиной 10 м |
1 | |
|
6 |
Кабель для измерения времени длиной 5 м |
1 | |
|
7 |
Кабель вспомогательный длиной 2 м |
2 | |
|
8 |
Кабель защитный длиной 2,5 |
1 | |
|
9 |
Бумага для принтера (рулон) |
2 | |
|
10 |
Чемодан для транспортировки |
1 | |
|
11 |
Руководство по эксплуатации |
1 | |
|
12 |
Методика поверки |
1 | |
Таблица 4 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Кабель-удлинитель для измерения времени длиной 10 м |
2 | |
|
2 |
Датчик TLH 500 |
1 |
Шаг 500 мм |
|
3 |
Датчик TS 150 |
1 |
Шаг 150 мм |
|
4 |
ДатчикIP6501 |
1 |
Поворачивается на 357 градусов |
|
5 |
Монтажный комплект для датчиков |
1 | |
|
6 |
CD-диск c ПО CABA Win для MS Windows |
1 |
Таблица 2 - измерителей параметров выключателей EGIL
|
Характеристика |
Значение |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 25 А |
|
Пределы допускаемой погрешности измерения силы постоянного тока |
± (0,01 Хизм. + 100 мА) |
|
Диапазон измерений напряжения постоянного тока, В |
от минус 4 до плюс 4 |
|
Пределы допускаемой погрешности измерения напряжения постоянного тока |
± 1 % приведенная |
|
Диапазоны измерений времени, с |
от 1 до 100 |
|
Пределы допускаемой погрешности измерения времени |
± (0,0005Хизм. + 1 е.м.р.) |
|
Напряжение сети питания, В |
115/230 |
|
Частота сети питания, Г ц |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
360х210х190 |
|
Масса, кг |
6,3 |
|
Рабочие условия применения:
|
от 0 до + 50 до 95 без конденсации |
где - Хизм. - измеренное значение величины.
