Номер по Госреестру СИ: 48035-11
48035-11 Анализаторы частотных характеристик
(FRAX)
Назначение средства измерений:
Анализаторы частотных характеристик FRAX (далее - анализаторы) предназначены для обнаружения дефектов в силовых трансформаторах путем измерения ослабления сигнала.
Внешний вид.
Анализаторы частотных характеристик

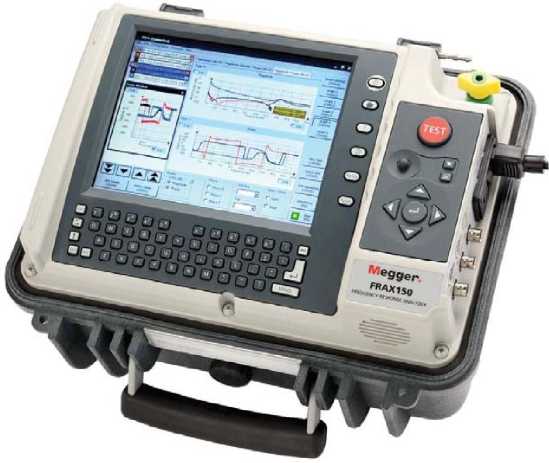

Рисунок № 1
Внешний вид.
Анализаторы частотных характеристик

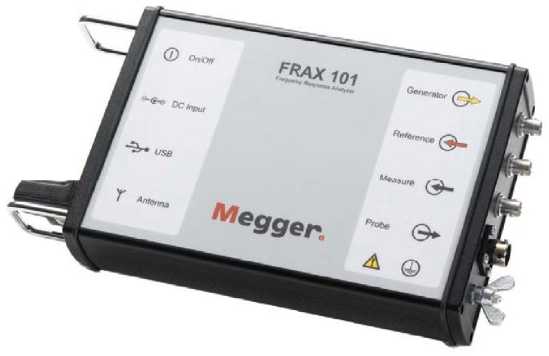

Рисунок № 2
Внешний вид.
Анализаторы частотных характеристик

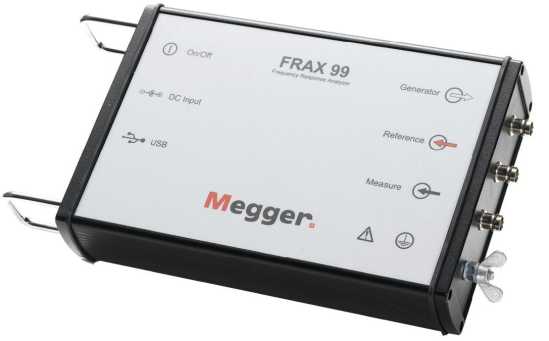

Рисунок № 3
Программное обеспечение
Анализатора FRAX имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсами и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (FRAX for Windows) представляет собой программу, позволяющую управлять процессом измерения, сохранять установки и параметры измерений для различных видов устройств; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
FRAX-99 |
Внутрен нее |
Микропрограмма |
В05 |
- |
- |
Внешнее |
FRAX for Windows |
2.3.1998 |
BA852712BE8251ECC4 B6C8B0F0BE4741 |
md5 | |
FRAX-101 |
Внутрен нее |
Микропрограмма |
В05 |
- |
- |
Внешнее |
FRAX for Windows |
2.3.1998 |
BA852712BE8251ECC4 B6C8B0F0BE4741 |
md5 | |
FRAX-150 |
Внутрен нее |
Микропрограмма |
В05 |
- |
- |
Внешнее |
FRAX for Windows |
2.3.1998 |
BA852712BE8251ECC4 B6C8B0F0BE4741 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Лист № 5 всего листов 5
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам частотных характеристик FRAX
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 48035-11 «Анализаторы частотных характеристик FRAX.
Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: прибор для поверки аттенюаторов Д1-13А (абсолютная погрешность от ± 0,004 до ± 0,022 дБ).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Анализаторы FRAX представляют собой цифровые измерительные приборы (ЦИП).
Принцип действия анализаторов основан на методе анализа частотных характеристик SFRA (Sweep Frequency Response Analyzer). Анализатором измеряются амплитуды сигналов изменяющейся частоты: зондирующего и прошедшего через исследуемое устройство. При этом определяются амплитудные и фазовые характеристики исследуемого устройства. В результате измерений происходит накопление массива данных о состоянии объекта и интерпретация этого массива данных на основе определенного алгоритма распознавания образов.
В анализаторах FRAX в качестве источника зондирующих сигналов используется генератор синусоидального напряжения изменяющейся частоты. Двухканальный АЦП приборов записывает два сигнала: 1-й канал - подаваемое от генератора на вход объекта измерений (например, обмотки трансформатора) напряжение, плавно изменяющееся по частоте в широком диапазоне - от нескольких герц до нескольких мегагерц; 2-ой канал - записывает реакцию объекта измерений на приложенное воздействие.
Далее, анализатором рассчитывается передаточная функция как отношение спектров входного и выходного сигналов. Степень отличия передаточных функций, рассчитанных до и после воздействия на объект измерений, производится с помощью рассчитываемых коэффициентов парной корреляции, стандартных отклонений, анализа резонансных частот.
Значения амплитуды и фазы для обоих каналов могут быть отображены на графике и экспортированы как амплитуда, фаза, импеданс (полное сопротивление), адмиттанс (полная проводимость) и т. д. Функция создания пользовательских моделей, встроенная в анализаторы, позволяет вычислить практически любой параметр, основываясь на измеренных и сохраненных данных.
Так как трансформатор состоит из цепочек емкостей, индуктивностей и сопротивлений и представляет собой сложную комплексную электрическую схему, имеющую свою уникальную кривую отклика при подаче сигнала переменной частоты, то даже незначительные локальные изменения положения элементов обмотки трансформатора (витков, катушек, отводов) приводят к резкому изменению соответствующих емкостей и индуктивностей и, соответственно, к изменению собственных частот колебаний обмотки. Разные виды деформаций приводят к изменениям в разных диапазонах спектра частот, что отображается на построенных графиках. Таким образом, регистрация частотных параметров обмоток силовых трансформаторов по методу SFRA позволяет выявлять возникающие в процессе работы искажения геометрической формы обмоток. Такой опасный дефект, приводящий к деформации изоляционных промежутков в обмотке, возникает в силовых трансформаторах при наличии двух, взаимно связанных условий - при ослаблении усилия прессовки обмоток, и в результате протекания по обмоткам трансформатора сквозных токов короткого замыкания, имеющих большие значения.
Основные узлы анализаторов: генератор изменяющейся частоты (свип-генератор), АЦП, микропроцессор, источник питания.
Анализаторы функционируют под управлением программного обеспечения FRAX for Windows, устанавливаемого на внешний персональный компьютер (ПК) с операционной системой Windows (2000, XP, Vista, 7), либо встроенного в прибор (модель FRAX 150). Для связи с ПК в приборах используется интерфейс USB и Bluetooth (только для модели FRAX 101).
Анализаторы выпускаются в трех модификациях: FRAX 99, FRAX 101 и FRAX 150, отличающихся функциональными возможностями, погрешностями измерений, сервисными функциями и конструкцией. Модель FRAX 150 имеет встроенные компьютер, ЖК-дисплей и клавиатуру.
Конструктивно приборы размещены в закрытых металлических корпусах из алюминия. Питание анализаторов - от сети переменного тока.
Таблица 3 - Комплектность (основной комплект поставки)
№ п/п |
Наименование |
Количество |
Примечание | ||
FRAX 99 |
FRAX 101 |
FRAX 150 | |||
1 |
Измеритель FRAX |
1 |
1 |
1 | |
2 |
Адаптер питания от сети переменного тока |
1 |
1 |
- | |
3 |
Кабель измерительный |
1 |
1 |
1 |
Основной |
4 |
Кабель заземления |
1 |
1 |
1 |
Длина 5 м |
5 |
Кабель питания |
- |
- |
1 | |
6 |
Bluetooth-адаптер |
- |
1 |
- | |
7 |
Сумка для транспортировки |
1 |
1 |
1 | |
8 |
Сумка для кабелей |
- |
- |
1 | |
9 |
USB-кабель |
1 |
1 |
- | |
10 |
CD-диск c ПО FRAX for Windows |
1 |
1 |
1 | |
11 |
Кабель заземления |
4 |
4 |
4 |
Длина 3 м |
12 |
Зажимы для подключения |
2 |
4 |
4 | |
13 |
Кабель заземления с зажимами |
- |
2 |
2 |
Длина 0,3 м |
14 |
Кабель для генератора |
- |
- |
1 |
Длина 9 м |
15 |
Кабель измерительный |
- |
- |
1 |
Длина 9 м |
16 |
Кабель для генератора |
1 |
1 |
1 |
Длина 18 м |
17 |
Кабель измерительный |
1 |
1 |
1 |
Длина 18 м |
18 |
Руководство по эксплуатации |
1 |
1 |
1 | |
19 |
Методика поверки |
1 |
1 |
1 |
Таблица 4 - Комплектность (опциональная поставка)
№ п/п |
Наименование |
Количество |
Примечание | ||
FRAX 99 |
FRAX 101 |
FRAX 150 | |||
1 |
Батарея питания |
- |
1 |
- |
4,8 А-ч |
2 |
Адаптер питания от сети переменного тока |
1 |
1 |
- | |
3 |
Кабель заземления с зажимами |
- |
4 |
Длина 3 м | |
4 |
Кабель для генератора |
1 |
1 |
Длина 9 м | |
5 |
Кабель для генератора |
1 |
1 |
Длина 18 м | |
6 |
Кабель измерительный |
1 |
1 |
Длина 9 м | |
7 |
Кабель измерительный |
1 |
1 |
Длина 18 м | |
8 |
Зажимы для подключения |
- |
по заказу |
Таблица 2 - измерителей FRAX
Характеристика |
Параметр | ||
FRAX 99 |
FRAX 101 |
FRAX 150 | |
Диапазон рабочих частот генератора |
От 0,1 Гц до 25 МГц | ||
Выходное напряжение генератора, В |
10 |
От 0,1 до 12 | |
Динамический диапазон измерения ослабления сигнала, дБ |
От 0 до - 115 |
От 0 до - 130 | |
Пределы допускаемой погрешности измерения ослабления сигнала, дБ |
± 0,5 (В диапазоне до - 100 дБ и диапазоне частот от 10 Гц до 10 МГц) | ||
Сопротивление измерительного тракта, Ом |
50 | ||
Напряжение сети питания, В |
от 170 до 264 |
от 170 до 264; встр. батарея |
от 90 до 264 |
Частота напряжения сети питания, Гц |
от 47 до 63 | ||
Г абаритные размеры, мм, (дли-нахширинахвысота) |
260х159х52 |
305x194x360 | |
Масса, кг |
1,4 |
6 | |
Рабочие условия применения:
|
от - 20 до + 50 до 90 без конденсации |
