Номер по Госреестру СИ: 74836-19
74836-19 Измерители параметров аккумуляторных батарей
(TORKEL)
Назначение средства измерений:
Измерители параметров аккумуляторных батарей TORKEL (далее по тексту -измерители) предназначены для контроля состояния аккумуляторных батарей путем измерений напряжения и силы постоянного тока.
Внешний вид.
Измерители параметров аккумуляторных батарей
Рисунок № 1
Внешний вид.
Измерители параметров аккумуляторных батарей
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 23.04.2024
Номер записи -
ID в реестре СИ - 582740
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, мод. Torkel 930, TORKEL 950, TORKEL 930, TORKEL 900, TORKEL 950,
Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года в отчете выводится информация по наименованиям и межповерочным интервалам (МПИ) типов СИ, поверяемых в указанный период, а также, кол-ву выполненных по ним поверок. На круговые диаграммы не выводятся данные по МПИ с количеством поверок менее 100 и количеством типов СИ менее 10 (с целью сохранения читаемости диаграмм).
Отчет содержит 2 интерактивных графика (круговую диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых числах и процентах.
Внимание! Отчет строится не быстро.
Статистика
Кол-во поверок - 21
Выдано извещений - 0
Кол-во периодических поверок - 10
Кол-во средств измерений - 11
Кол-во владельцев - 6
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 688 дн.
Приказы РСТ, где упоминается данный тип СИ
№990 от 2019.04.23 Об утверждении типов средств измерений
Наличие аналогов СИ: Измерители параметров аккумуляторных батарей (TORKEL)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Простой и наглядный отчет, дающий представление о специализации организации-поверителя и ее измерительных возможностях. Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Для старта работы с отчетом достаточно указать интересующий для анализа временной интервал (от 2010 до н.в.) и выбрать организацию-поверителя из выпадающего списка.
Таблица может вклчать до нескольких десятков тысяч строк (для больших ЦСМ).
Таблица включает данные о наименовании и типе СИ (с ссылкой на гос. реестр) по которым проводились поверки, количество выполненных поверок и наименование предприятия-изготовителя средства измерений.
В таблице по каждой из организаций за выбранный временной интервал представлена следующая информация:
Кто поверяет Измерители параметров аккумуляторных батарей (TORKEL)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 3 | 4 | 0 | 4 | 2 | 2 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 2 | 2 | 0 | 0 | 2 | 2 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Измерители параметров аккумуляторных батарей (TORKEL)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Измерители работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики измерителей нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора измерителей предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 1.0.0000.0000 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к измерителям параметров аккумуляторных батарей TORKELГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 53165-2008 Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия
Поверка
Поверкаосуществляется по документу МП 206.1-002-2019 «Измерители параметров аккумуляторных батарей TORKEL. Методика поверки», утвержденному ФГУП «ВНИИМС» 25.01.2019 г.
Основные средства поверки: калибратор универсальный 9100 (регистрационный № 25985-09); вольтметр универсальный В7-78/1 (регистрационный № 52147-12); шунт токовый АКИП-7501 (регистрационный № 49121-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель корпуса прибора.
Изготовитель
Фирма «Megger Sweden AB», Швеция
Адрес: Rinkebyvagen 19, 182 36 Danderyd, Sweden
Телефон (факс): +46 8 510 195 00 (+46 8 510 195 95)
Web-сайт: http://www.megger.com
E-mail: seinfo@megger.com
Заявитель
Общество с ограниченной ответственностью «Меггер» (ООО «Меггер»)
Адрес: 119048, г. Москва, ул. Усачева, д. 35, стр. 1
Телефон (факс): +7 (495) 234-91-61 (+7 (495) 234-91-61)
Web-сайт: http://rusmegger.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): +7 (495) 437-55-77 (+7 (495) 437-56-66)
Web-сайт: www.vniims.ru
E-Mail: office@vniims.ru
Область применения измерителей - проверка состояния аккумуляторных батарей с помощью проведения теста разряда под резистивной нагрузкой, контроля напряжения батареи, измерения внутреннего сопротивления.
Измерители представляют собой управляемые нагрузки для аккумуляторных батарей. Принцип их действия заключается в формировании различных режимов нагрузок: постоянный ток разряда, постоянная мощность разряда, постоянное сопротивление нагрузки или использование задаваемого оператором профиля испытаний (ручной режим). При этом входные аналоговые сигналы напряжения и силы тока преобразуются в цифровую форму с помощью АЦП, обрабатываются и отображаются в виде результатов измерений на жидкокристаллическом (ЖК) дисплее. Результаты измерений могут быть сохранены в памяти прибора или переданы на внешний компьютер и обработаны с помощью внешнего ПО «TORKEL Viewer».
Измерители позволяют проводить измерения параметров батарей без отсоединения их от потребителей. Тест разряда прекращается по условиям истечения заданного времени или достижения заданного напряжения. По результатам разряда вычисляется емкость аккумуляторных батарей.
Вместе с опциональными дополнительными измерителями параметров аккумуляторных батарей BVM (рег. № 52734-13) измерители TORKEL образуют законченную автономную систему мониторинга аккумуляторов с большим числом отдельных ячеек или банок.
Управление измерителями осуществляется оператором через систему меню.
Основные узлы измерителей: модуль нагрузки (разрядного тока), микропроцессор, запоминающее устройство, устройство управления, схема интерфейсов, блок питания, ЖК-дисплей.
Измерители TORKEL выпускаются в виде трех модификаций: TORKEL 910, TORKEL 930, TORKEL 950. Модификации имеют одинаковый принцип действия и отличаются между собой рабочими напряжениями, создаваемыми токами нагрузки и сервисными функциями.
Для увеличения мощности нагрузки измерители TORKEL могут соединяться параллельно. Также для увеличения нагрузочной способности, превышающей возможности измерителей TORKEL, параллельно их выходам могут подключаться модули нагрузок аккумуляторных батарей TXL. При этом измерители TORKEL обеспечивает контроль процесса разряда путем измерений тока разряда с помощью токовых клещей, а модули серии TXL задают необходимую нагрузку в течение теста. Количество модулей TXL, которые могут использоваться с измерителями TORKEL, не ограничено. Единственным ограничением является максимальный ток, который может быть измерен токовыми клещами измерителей TORKEL.
Модули нагрузок TXL выпускаются в виде модификаций TXL 830, TXL 850, TXL 865, TXL 870, TXL 890. Модификации отличаются между собой мощностью нагрузки.
Измерители TORKEL и модули нагрузок TXL снабжены защитой от перегрева и перегрузки.
Конструктивно измерители TORKEL и модули нагрузок TXL выполнены в металлических корпусах с ручками для переноски. Все органы управления и индикации размещены на лицевых панелях. На боковой панели измерителей TORKEL расположены разъемы для подключения аккумуляторной батареи, разъем сети питания, клемма заземления и вентиляторы охлаждения.
Для связи с персональным компьютером измерители имеют интерфейс USB.
Общий вид средств измерений представлен на рисунках 1 - 2.
Пломбирование измерителей параметров аккумуляторных батарей TORKEL не предусмотрено.
Знак поверки наносится на лицевую панель корпуса прибора.

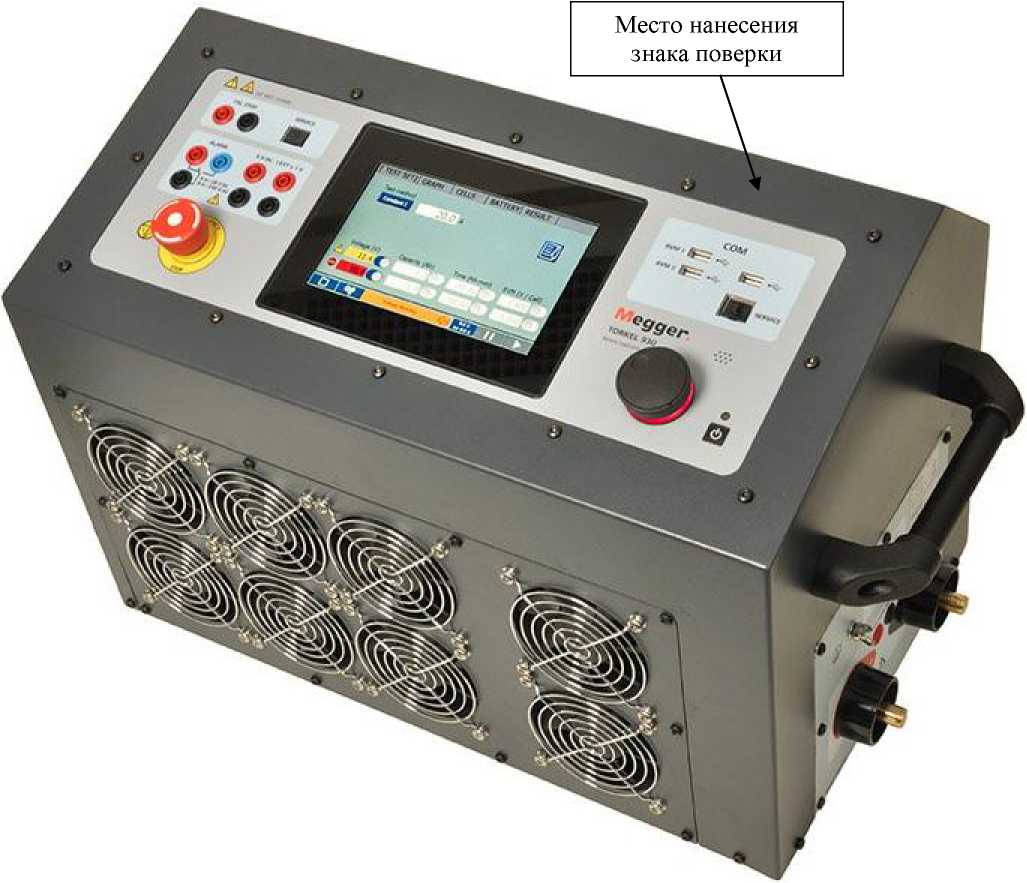

Рисунок 1 - Общий вид измерителей параметров аккумуляторных батарей TORKEL 930

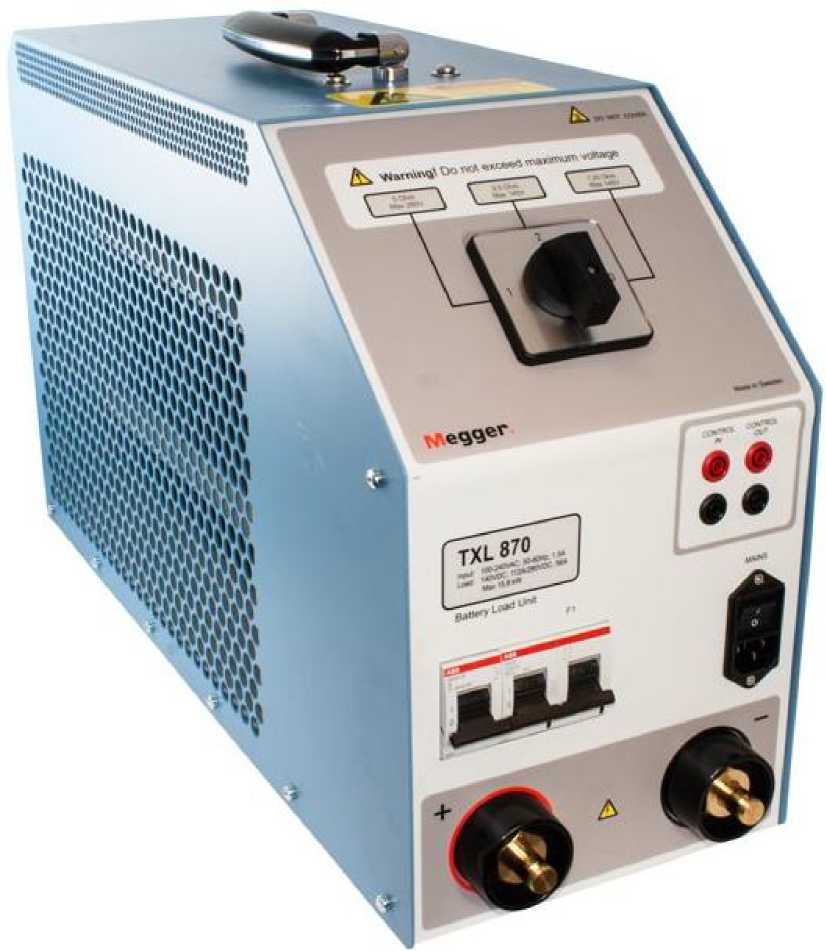

Рисунок 2 - Общий вид модулей нагрузок аккумуляторных батарей TXL 870
Таблица 6 -
|
Наименование |
Обозначение |
Количество |
|
Измеритель параметров аккумуляторных батарей TORKEL (модификация по заказу) |
- |
1 шт. |
|
Кабели измерительные |
GA-00550 Х) или GA-09550 2) |
2 шт. |
|
Кабели измерительные |
GA-00210 3) |
2 шт. |
|
Кабели измерительные |
GA-00552 3) |
2 шт. |
|
Кабели измерительные |
GA-09552 3) |
2 шт. |
|
Клещи токовые 1000 А |
XA-12991 3) |
1 шт. |
|
Измеритель параметров аккумуляторных батарей |
BVM 3) |
До 240 шт. |
|
Программное обеспечение на CD-диске |
TORKEL Viewer 2) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
МП 206.1-002-2019 |
1 экз. |
|
Примечание
- опция | ||
Таблица 2 - Метрологические характеристики измерителей TORKEL
|
Наименование характеристики |
Значение | ||
|
TORKEL 910 |
TORKEL 930 |
TORKEL 950 | |
|
Номинальное напряжение аккумуляторной батареи, В |
от 7,5 до 300 |
от 7,5 до 500 | |
|
Диапазон измерений напряжения постоянного тока, В |
от 0 до 300 |
от 0 до 500 | |
|
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,005-U+0,1) | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока от изменения температуры окружающего воздуха в рабочем диапазоне измерений, на каждые 10 °С, В |
±0,002/U | ||
|
Ток нагрузки измерителя, А |
от 0 до 110 |
от 0 до 220 | |
|
Диапазон измерений силы постоянного тока, А |
от 0 до 110 |
от 0 до 220 | |
|
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока, А |
±(0,005-1+0,2) | ||
|
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока от изменения температуры окружающего воздуха в рабочем диапазоне измерений, на каждые 10 °С, А |
±0,002-1 | ||
|
Примечания U - измеренное значение напряжения постоянного тока, В; I - измеренное значение силы постоянного тока, А | |||
Таблица 3 - Технические характеристики модулей нагрузок TXL
|
Модификация |
Значение характеристики | ||
|
Максимальное входное напряжение постоянного тока, В |
Ток нагрузки, А |
Мощность, кВт | |
|
TXL 830 |
28 |
300 |
8,3 |
|
TXL 850 |
56 |
300 |
16,4 |
|
TXL 865 |
260 1) |
117 |
25,5 |
|
TXL 870 |
280 2) |
112 |
15,8 |
|
TXL 890 |
480 3) |
62 |
15,4 |
|
Примечания
| |||
Таблица 4 - Основные технические характеристики измерителей TORKEL
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
от 100 до 240 |
|
- частота переменного тока, Гц |
50/60 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, (длинахширинахвысота) |
519х315х375 |
|
Масса, кг |
19,5 |
|
Нормальные условия измерений:
|
от +20 до +30 80 |
|
Рабочие условия измерений:
|
от 0 до +50 95 без конденсации |
Таблица 5 - Основные технические характеристики модулей нагрузок TXL
|
Наименование характеристики |
Значение |
|
Параметры электрического питания:
|
от 100 до 240 50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
600x210x353 |
|
Масса, кг |
13 |
|
Нормальные условия измерений:
|
от +20 до +30 80 |
|
Рабочие условия измерений:
|
от 0 до +40 95 без конденсации |
