Номер по Госреестру СИ: 47772-11
47772-11 Устройства контрольно-измерительные для проверки релейной защиты
(FREJA 300, FREJA 306)
Назначение средства измерений:
Устройства контрольно-измерительные для проверки релейной защиты FREJA 300, FREJA 306 (далее - устройства) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения угла сдвига фаз;
- формирования испытательных сигналов для проверки релейных защит.

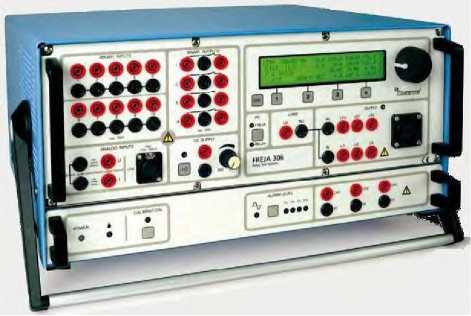

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 1

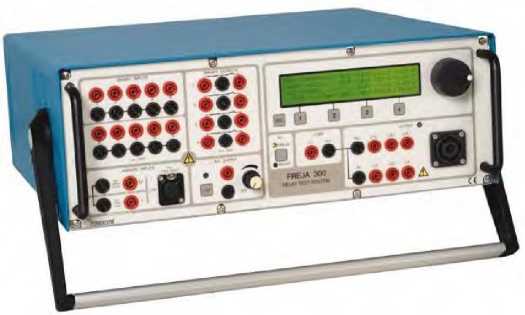

Внешний вид.
Устройства контрольно-измерительные для проверки релейной защиты
Рисунок № 2
Программное обеспечение
Устройства FREJA 300, FREJA 306 имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (FREJA Win) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов релейных защит; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
FREJA 300 |
Внутреннее |
Микропрограмма |
R06.A |
- |
md5 |
Внешнее |
FREJA Win |
5.3 |
- |
md5 | |
FREJA 306 |
Внутреннее |
Микропрограмма |
R06.A |
- |
md5 |
Внешнее |
FREJA Win |
5.3 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки релейной защиты FREJA 300, FREJA 306
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10"2...3-109 Гц.
-
4. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 47772-11 «Устройства контрольно-измерительные для проверки релейной защиты FREJA 300, FREJA 306. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: калибратор многофункциональный Transmille 3010; трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,01); измеритель многофункциональный характеристик переменного тока PECyPC-UF2nT (± 0,05 %; ± 0,10); амперметр Д5017 (кл. т. 0,2); на-новольтметр/микроомметр Agilent 34420А (± (0,0002иИЗМ. + 0,0003UK); (± (0,2 % + 40 е.м.р.)); частотомер электронно-счетный Ч3-54 (± 540'7).
Изготовитель
Фирма «Megger Sweden AB», Швеция.Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия устройств заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них.
Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
Принцип действия устройств в части измерения угла сдвига фаз основан на принципе преобразования фазового сдвига во временной интервал, формируемый в моменты перехода сигнала через ноль и пропорциональный значению измеряемого угла сдвига фаз.
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей сети с помощью электронного автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку.
Устройства могут генерировать испытательные сигналы по четырем независимым каналам напряжения и тока. Амплитуды и фазы каждого из сигналов устанавливаются независимо.
Основные узлы устройств: автотрансформатор, измерительный трансформатор тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, тумблеры), источник питания.
Управление устройствами осуществляется оператором вручную кнопками и ручками на панели управления. Все органы управления, индикации, гнезда цепей расположены на лицевой панели устройств. Для связи с персональным компьютером устройства оснащаются интерфейсом RS-232.

FREJA 300

FREJA 306
Устройства выпускаются в двух модификациях FREJA 300, FREJA 306, отличающихся наличием дополнительных источников напряжения и тока и сервисными функциями.
Конструктивно устройства выполнены в металлических корпусах с защитными крышками и ручками для переноски
Питание устройств - от сети переменного тока.
"аблица 3 - Комплектность (основной комплект поставки) | |||
№ п/п |
Наименование |
Количество |
Примечание |
1 |
Устройство FREJA 300, FREJA 306 |
1 | |
2 |
Комплект кабелей для измерений |
1 | |
3 |
Кабель питания |
1 | |
4 |
Чемодан для транспортировки |
1 | |
5 |
Руководство по эксплуатации |
1 | |
6 |
Методика поверки |
1 |
аблица 4 - Комплектность (опциональная поставка) | |||
№ п/п |
Наименование |
Количество |
Примечание |
1 |
CD-диск c ПО FREJA Win для MS Windows |
1 | |
2 |
Кабель измерительный (многофункциональн.) |
1 | |
3 |
Измерительные провода |
12 |
Доп. комплект |
4 |
GPS-приемник GPS200-MGTR |
1 | |
5 |
Напольная стойка |
1 | |
4 |
Сумка для кабелей |
1 |
Таблица 2 - устройств FREJA 300,
FREJA 306
Характеристика |
Значение | |
FREJA 300 |
FREJA 306 | |
Диапазон формируемых значений силы переменного тока, А |
от 0 до 3^15 от 0 до 1x45 |
от 0 до 3x15 от 0 до 1x45 |
Пределы допускаемой погрешности измерения силы переменного тока (для формируемых токов) |
± (0,003 Хизм. + 0,0001Хк.) |
± (0,003 Хизм. + 0,0001Хк.) |
Диапазон формируемых значений силы переменного тока, А (дополнительные выходы) |
- |
от 0 до 3x35 от 0 до 1x100 |
Пределы допускаемой погрешности измерения силы переменного тока (дополнительные выходы) |
- |
± 0,003 Хизм. |
Диапазон формируемых значений силы постоянного тока, А |
от 0 до 15 |
от 0 до 15 |
Пределы допускаемой погрешности измерения силы постоянного тока (для формируемых токов) |
± (0,003 Хизм. + 0,0001Хк.) |
± (0,003 Хизм. + 0,0001Хк.) |
Диапазон формируемых значений силы постоянного тока, А (дополнительные выходы) |
- |
от 0 до 3x20 |
Характеристика |
Значение | |
FREJA 300 |
FREJA 306 | |
Пределы допускаемой погрешности измерения силы постоянного тока (дополнительные выходы) |
- |
± 0,003 Хизм. |
Диапазон формируемых значений напряжения переменного тока, В |
от 0 до 4х 150 от 0 до 2х300 |
от 0 до 4x150 от 0 до 2x300 |
Пределы допускаемой погрешности измерения напряжения переменного тока (для формируемых напряжений) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
Диапазон формируемых значений напряжения постоянного тока, В |
от 0 до 180 |
от 0 до 180 |
Пределы допускаемой погрешности измерения напряжения постоянного тока (для формируемых напряжений) |
± (0,0005Хизм. + 0,0001Хк.) |
± (0,0005Хизм. + 0,0001Хк.) |
Диапазон измерений силы постоянного тока, мА (вход «Low») |
от 0 до 20 |
от 0 до 20 |
Пределы допускаемой погрешности измерения силы постоянного тока (вход «Low») |
0,0003Хк. |
0,0003Хк. |
Диапазон измерений силы постоянного тока, А (вход «High») |
от 0 до 14 |
от 0 до 14 |
Пределы допускаемой погрешности измерения силы постоянного тока (вход «High») |
0,001 Хизм. |
0,001 Хизм. |
Диапазон измерений силы переменного тока, А (вход «High») |
от 0 до 10 |
от 0 до 10 |
Пределы допускаемой погрешности измерения силы переменного тока (вход «High») |
0,003 Хизм. |
0,003 Хизм. |
Диапазон измерений напряжения постоянного тока, В (вход «Low») |
от 0 до 10 |
от 0 до 10 |
Пределы допускаемой погрешности измерения напряжения постоянного тока (вход «Low») |
0,0003Хк. |
0,0003Хк. |
Диапазон измерений напряжения постоянного тока, В (вход «High») |
от 0 до 220 |
от 0 до 220 |
Пределы допускаемой погрешности измерения напряжения постоянного тока (вход «High») |
0,0005Хизм. |
0,0005Хизм. |
Диапазон измерений напряжения переменного тока, В (вход «High») |
от 0 до 150 |
от 0 до 150 |
Пределы допускаемой погрешности измерения напряжения переменного тока (вход «High») |
0,002Хизм. |
0,002Хизм. |
Диапазон частот генератора, Гц
|
от 0 до 2000 от 0 до 3500 |
от 0 до 2000 от 0 до 3500 |
Пределы допускаемой погрешности установки частоты |
0,0001 Хизм. |
0,0001 Хизм. |
Диапазон измерений угла сдвига фаз, градусов |
от 0 до 360 |
от 0 до 360 |
Пределы допускаемой абсолютной погрешности измерения угла сдвига фаз, градусов |
± 0,2 |
± 0,2 |
Напряжение сети питания, В |
от 90 до 264 |
от 100 до 240 |
Частота сети питания, Г ц |
от 47 до 63 |
50/60 |
Габаритные размеры, мм, (длинахширинахвысота) |
450x410x160 |
450x410x224 |
Масса, кг |
15 |
23 |
Рабочие условия применения:
|
от 0 до + 50 до 95 без конденсации |
от 0 до + 50 до 95 без конденсации |
где Хизм - измеренное значение величины.
Хк. - конечное значение диапазона.
