Номер по Госреестру СИ: 47769-11
47769-11 Устройства контрольно-измерительные для испытаний первичным током
(ODEN AT, CSU600AT)
Назначение средства измерений:
Устройства контрольно-измерительные для испытаний первичным током ODEN AT, CSU600AT (далее - устройства) предназначены для формирования испытательных сигналов переменного тока промышленной частоты большой силы, измерения напряжения и силы переменного тока, интервалов времени при проверке автоматических выключателей с электромагнитными, тепловыми и электронными расцепителями, защитных реле, кабелей, а также трансформаторов тока.
Аналитический паспорт типа средства измерений
47769-11 — Устройства контрольно-измерительные для испытаний первичным током
ODEN AT, CSU600AT
Фирма "Megger Sweden AB"
ШВЕЦИЯ
МПИ: 1 год
Действует
23
организаций31
владельцев2
версий136
Всего поверок
по агрегатам с 2010 года
8
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
23
Организаций-поверителей
эффективное число: 13.1
31
Владельцев СИ
эффективное число: 16.5
58
Экземпляров СИ
по агрегатам владельцев / организаций
76.5%
Периодические поверки
первичные: 7.4%
2.94%
Непригодность
4 извещений
73.5%
Поверки юрлиц
доля в общем объёме
11 390 ₽
Средневзвешенная цена
медиана: 9 976 ₽
100%
Покрытие ценами
расчётный известный объём: 242 472 ₽
2 014,0 лет
Средний возраст парка
взвешено по годовому объёму
6 228 дн.
Наблюдаемый МПИ
по фактическим интервалам
764
Концентрация поверителей
HHI; доля топ-5: 50.7%
606
Концентрация владельцев
HHI; доля топ-5: 41.4%
17
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
15
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 136 поверок; пик пришёлся на 2021 год (35).
- Последний завершённый год показал рост на 10.5% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 31.9%.
- Рынок представлен 23 организациями; концентрация низкая (HHI 764), доля топ-5 — 50.7%.
- В базе найдено 31 владельцев и 58 экземпляров СИ; доля пяти крупнейших владельцев — 41.4%.
- Средневзвешенная цена поверки — 11 390 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 242 472 руб.
- Доля извещений о непригодности составляет 2.94% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 6 228 дней; средний возраст парка по агрегатам организаций — 2 014,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 35
Долгосрочный CAGR: 31.9%
Активных версий: 1
Ценовой диапазон: 5 633–14 280 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Меггер" | Юридические лица | 10 | 19 | 1,90 |
| юридическое лицо | Юридические лица | 5 | 19 | 3,80 |
| АО "ОЭК" | Юридические лица | 4 | 4 | 1,00 |
| Юр. Лицо | Юридические лица | 3 | 6 | 2,00 |
| ОАО «Ямал СПГ» | Юридические лица | 2 | 8 | 4,00 |
| ООО "Регион" | Юридические лица | 2 | 4 | 2,00 |
| ООО "ИСО" | Юридические лица | 2 | 3 | 1,50 |
| ООО "СЕБА ИНЖИНИРИНГ" | Юридические лица | 2 | 2 | 1,00 |
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "САХАЛИНСКАЯ ЭНЕРГИЯ" | Юридические лица | 2 | 2 | 1,00 |
| ООО ТРАНСНЕФТЬ - ДАЛЬНИЙ ВОСТОК РНУ "Дальнереченск" | Юридические лица | 2 | 2 | 1,00 |
| Филиал ПАО "РОССЕТИ МОСКОВСКИЙ РЕГИОН"-Московские кабельные сети(7067+31864) | Юридические лица | 2 | 2 | 1,00 |
| ЮЛ | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЭЛЭКС" | Юридические лица | 2 | 2 | 1,00 |
| ООО "ПРОММАШ ТЕСТ" | Юридические лица | 1 | 4 | 4,00 |
| ООО "ГАЗПРОМ ТРАНСГАЗ СУРГУТ" | Юридические лица | 1 | 3 | 3,00 |
| ООО «ЭнергоМонтаж» | Юридические лица | 1 | 2 | 2,00 |
| ООО "Энергомонтаж" | Юридические лица | 1 | 2 | 2,00 |
| ООО "ИНЭКС СЕРТ" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Транснефть-Дальний Восток" | Юридические лица | 1 | 1 | 1,00 |
| ООО СЭЗЭМ | Юридические лица | 1 | 1 | 1,00 |
| АО "ШНЕЙДЕР ЭЛЕКТРИК" | Юридические лица | 1 | 1 | 1,00 |
| ООО "Арктик СПГ 2" | Юридические лица | 1 | 1 | 1,00 |
| ООО "СЭЗЭМ" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "КАСКАД-ЭНЕРГО" | Юридические лица | 1 | 1 | 1,00 |
| ООО " Газпром трансгаз Сургут" | Юридические лица | 1 | 1 | 1,00 |
| ООО "ТЕСЛА" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Энерготехмонтаж» | Юридические лица | 1 | 1 | 1,00 |
| ООО "ЭнергоТехМонтаж" | Юридические лица | 1 | 1 | 1,00 |
| ООО "СФ ТЦС" | Юридические лица | 1 | 1 | 1,00 |
| ООО «Энерго-Комплект» | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1df86355-3209-89b0-292e-89a6bb17aa0c | 47769-11 | 2021-05-21 | — | актуальная |
| 5012b80d-f61b-a0f0-5d77-e7cc99ca24fc | 47769-11 | 2020-05-07 | 2021-05-21 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

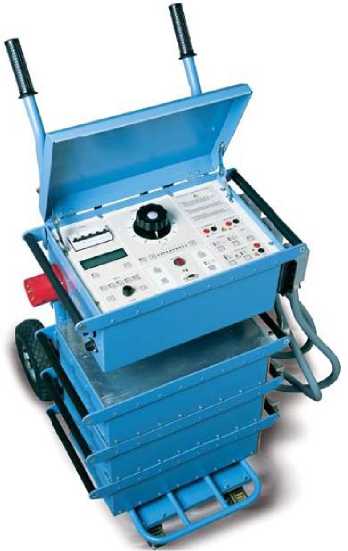

Внешний вид.
Устройства контрольно-измерительные для испытаний первичным током
Рисунок № 1

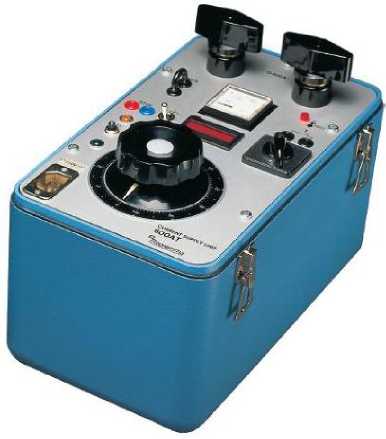

Внешний вид.
Устройства контрольно-измерительные для испытаний первичным током
Рисунок № 2
Общие сведения
Дата публикации - 21.05.2021
Срок свидетельства - 18.08.2026
Номер записи - 136707
ID в реестре СИ - 359107
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ODEN AT, ODEN AT/3H, ODEN AT, CSU600AT, нет данных, нет модификации, ODEN АТ, ODEN AT/3X, ODEN АТ/3Н, Устройство контрольно-измерительное для испытаний первичным током ODEN AT, мод. ODEN AT, вер. ODEN AT/1X, ODEN AT/3Н, ODEN AT/2Н, мод. ODEN AT/3X, ODEN AT/2S, ODEN AT/2H, CSU600AT
Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок - 136
Выдано извещений - 4
Кол-во периодических поверок - 104
Кол-во средств измерений - 67
Кол-во владельцев - 18
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 6445 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№785 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Устройства контрольно-измерительные для испытаний первичным током (ODEN AT, CSU600AT)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Кто поверяет Устройства контрольно-измерительные для испытаний первичным током (ODEN AT, CSU600AT)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 11 | 3 | 8 | 0 | 11 | 3 | 8 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 11 | 1 | 0 | 11 | 2 | 11 | 0 | 11 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 10 | 1 | 0 | 10 | 0 | 10 | 0 | 10 | |
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Орехово-Зуевский филиал ФБУ «ЦСМ Московской области» (RA.RU.311310) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 23 | 4 | 18 | 2 | 16 | 4 | 12 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Хабаровский ЦСМ» (RA.RU.311273) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 10 | 3 | 7 | 0 | 10 | 3 | 7 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 14 | 2 | 0 | 14 | 0 | 8 | 0 | 8 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Устройства контрольно-измерительные для испытаний первичным током (ODEN AT, CSU600AT)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6600 | 9976 |
|
ФБУ НИЦ ПМ-Ростест Москва |
13640 | 9976 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
5633 | 9976 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
8009 | 9976 |
|
ФБУ Хабаровский ЦСМ Хабаровский край |
19217 | 9976 |
Программное обеспечение
Устройства ODEN АТ имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО применяется для связи с внешним компьютером через интерфейс RS-232. Оно представляет собой программу Hyper Terminal из состава операционной системы MS Windows, позволяющую устанавливать соединение с прибором и сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
аблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ODEN АТ |
Внутреннее |
Микропрограмма |
R04.G |
- |
md5 |
|
Внешнее |
Hyper Terminal |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для испытаний первичным током ODEN AT, CSU600AT
-
4. ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и час
тоты.
-
5. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 47769-11 «Устройства контрольно-измерительные для испытаний первичным током ODEN AT, CSU600AT. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.
Средства поверки: калибратор многофункциональный Transmille 3010 (± (0,016 Хизм. + 300 мкА)); трансформатор тока измерительный лабораторный ТТИ-200 (кл. т. 0,01); трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,01); измеритель многофункциональный характеристик переменного тока PECyPC-UF2nT (± 0,05 %); частотомер электронно-счетный Ч3-54 (± 540'7).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей сети с помощью регулируемого автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку. Принцип действия устройств в части измерений напряжения и силы переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП. Измерения временных интервалов между подачей сигналов запуска и останова осуществляется методом счета импульсов от встроенного генератора, с последующим представлением результата в цифровой форме.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока, измерительный трансформатор тока, микропроцессор, ЖК-дисплей (аналоговый амперметр), органы управления (кнопки, тумблеры), источник питания.
Устройства ODEN АТ состоят из одного модуля управления-измерения и модулей тока, которых может быть от одного до трех. Устройства CSU600AT состоят из одного модуля управления-измерения, выполнены в переносном малогабаритном варианте и отличаются от устройств ODEN АТ меньшими выходными токами и мощностью. Устройства обеих типов имеют встроенный таймер и индикаторы выходных токов.
Устройства оснащены защитой от перегрева и короткого замыкания, делающей невозможной использование оборудование, пока не будут устранены причины, вызвавшие короткое замыкание, либо температура не снизится до безопасной величины.
Управление устройствами осуществляется оператором вручную кнопками и ручками модуля управления-измерения. Модули тока устройств ODEN АТ не имеют органов управления и индикации и имеют только гнезда для подключения измерительных проводов и кабелей модуля управления.
Модуль управления-измерения ODEN АТ имеет два измерительных канала.
Первый канал позволяет измерять и выводить на дисплей истинное среднеквадратическое значение силы переменного тока и напряжения, угол сдвига фаз и время измерения. Второй канал позволяет измерять истинные среднеквадратические значения силы переменного тока и напряжения. Напряжение и сила тока могут быть представлены в абсолютных значениях и процентах номинального значения.
Каждый модуль тока содержит несколько тороидальных трансформаторов тока, нагруженных на общую шину и измерительный трансформатор тока, выход которого подключается к соответствующему входу модуля управления. Сила тока устанавливается изменением числа включенных трансформаторов тока и изменением напряжения на входе одного из них, используемого для плавного регулирования. По длительности токи могут быть непрерывными, заданной длительности, периодическими с заданными интервалами включения и отключения, отключаемыми по внешнему сигналу, например, размыканию контактов проверяемого реле.
Модули тока выпускается в версиях S, X, Н, отличающихся выходными токами, и могут подключаться между собой последовательно или параллельно, в зависимости от сопротивления объекта измерений.
Устройства ODEN АТ поставляются в различных конфигурациях, отличающихся набором модулей тока (таблица 3).
Все органы управления, индикации, гнезда слаботочных цепей расположены на верхней панели модулей управления-измерения. Разъем выхода и клемма заземления расположены на левой стенке этого модуля, а разъемы подключения модулей тока - на правой. Для вывода данных на внешний принтер или персональный компьютер в устройствах ODEN АТ используются интерфейс RS-232.
Конструктивно устройства выполнены в металлических корпусах. Все модули переносные, что позволяет быстро собрать нужную конфигурацию. Устройства ODEN АТ в сборе размещается на специальной тележке для транспортировки.
Питание устройств - от сети переменного тока.
ODEN АТ
CSU600AT
Таблица 7 - Комплектность (основной комплект поставки)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Устройство ODEN АТ | |||
|
1 |
Устройство ODEN АТ |
1 | |
|
2 |
Комплект кабелей для измерений |
1 | |
|
3 |
Кабель питания |
1 | |
|
4 |
Руководство по эксплуатации |
1 | |
|
5 |
Методика поверки |
1 | |
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Устройство CSU600Ar | |||
|
1 |
Устройство CSU600AT |
1 | |
|
2 |
Кабель для измерения |
2 |
Черные и красные |
|
3 |
Кабель питания |
1 | |
|
4 |
Чемодан для транспортировки |
1 | |
|
5 |
Руководство по эксплуатации |
1 | |
|
6 |
Методика поверки |
1 | |
Таблица 8 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Устройство ODEN АТ | |||
|
1 |
Пробник для больших токов НСР2000 |
1 | |
|
2 |
Переключатель для поверки трансформаторов тока | ||
|
3 |
Перемычка |
1 | |
|
4 |
Адаптер 240/400 В |
1 | |
|
5 |
Комплект из 2-х кабелей для измерений |
1 | |
|
6 |
Комплект из 3-х кабелей для измерений |
1 | |
|
7 |
Комплект из 4-х кабелей для измерений |
1 | |
|
8 |
Комплект из 6-х кабелей для измерений |
1 | |
|
Устройство CSU600Ar | |||
|
1 |
Комплект кабелей для измерения длиной 5 м |
1 | |
|
2 |
Комплект кабелей для измерения длиной 10 м |
1 | |
|
3 |
Комплект кабелей для измерения длиной 15 м |
1 | |
|
4 |
Внешний таймер ТМ200 |
1 | |
Таблица 2 - устройств ODEN AT,
CSU600AT
|
Характеристика |
Значение | |
|
ODEN AT |
CSU600AT | |
|
Диапазон формируемых значений силы переменного тока, А |
от 0 до 21900 |
от 0 до 600 |
|
Диапазон измерений силы переменного тока, А (канал 1) |
от 0 до 960; от 0 до 3000; от 0 до 4800; от 0 до 9600; от 0 до 15000; от 0 до 30000 |
от 0 до 600 |
|
Диапазон измерений силы переменного тока, А(канал 2) |
от 0 до 2; от 0 до 20 |
- |
|
Пределы допускаемой погрешности измерения силы переменного тока (для формируемых токов) |
± (0,01Хк. + 1 е.м.р.) |
± 0,005Хизм. |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 200 |
- |
|
Пределы допускаемой погрешности измерения напряжения переменного тока |
± (0,01Хк. + 1 е.м.р.) |
- |
|
Диапазон измерений времени |
от 0 до 999,9 с от 0,001 с до 99 час 59 мин |
от 0 до 999,999 с |
|
Пределы допускаемой погрешности измерения времени |
± (0,0001Хизм. + 1 е.м.р) |
± (0,0002Хизм. + 2 е.м.р) |
|
Напряжение сети питания, В |
240/400 |
230 |
|
Частота сети питания, Г ц |
50/60 |
50/60 |
|
Габаритные размеры, мм, (дли-нахширинахвысота)
|
570х310х230 570x310x155 |
356х203х241 |
|
Масса, кг
|
25 42 45 49 |
21,9 |
|
Рабочие условия применения:
|
от 0 до + 50 до 95 без конденсации |
от 0 до + 50 до 95 без конденсации |
где Хизм - измеренное значение величины.
Хк. - конечное значение диапазона.
Таблица 3 - Конфигурация устройств ODEN АТ
|
№ п/п |
Конфигурация устройства |
Количество модулей тока |
Тип модуля тока |
|
1 |
ODEN АТ/IS |
1 |
S |
|
2 |
ODEN АТ/28 |
2 |
S |
|
3 |
ODEN АТ/ЭБ |
3 |
S |
|
4 |
ODEN АТ/1Х |
1 |
X |
|
5 |
ODEN АТ/2Х |
2 |
X |
|
6 |
ODEN АТ/3Х |
3 |
X |
|
7 |
ODEN АТ/1Н |
1 |
H |
|
8 |
ODEN АТ/2Н |
2 |
H |
|
9 |
ODEN АТ/3Н |
3 |
H |
Таблица 4 - Диапазоны формируемых испытательных токов устройств ODEN АТ при питании от источника напряжением 240 В
|
Конфигурация устройства |
Напряжение холостого хода, В |
Максимальный ток, А, в течение времени |
Тип включения модулей тока | ||
|
продолжительно |
3 мин. |
1 с | |||
|
ODEN АТ/1Б |
6 |
1000 |
2000 |
7000 | |
|
ODEN АТ/28 |
6 |
1680 |
3600 |
8000 |
Параллельное |
|
12 |
1000 |
2000 |
4000 |
Последовательное | |
|
ODEN АТ/38 |
6 |
2500 |
5200 |
8000 |
Параллельное |
|
18 |
840 |
1700 |
2600 |
Последовательное | |
|
ODEN АТ/1Х |
6 |
1000 |
2000 |
7000 | |
|
30 |
160 |
300 |
1200 | ||
|
18 |
80 |
150 |
600 | ||
|
ODEN АТ/2Х |
6 |
1680 |
3600 |
8000 |
Параллельное |
|
12 |
1000 |
2000 |
4000 |
Последовательное | |
|
30 |
320 |
600 |
1600 |
Параллельное | |
|
60 |
160 |
300 |
800 |
Последовательное | |
|
120 |
80 |
150 |
400 |
Последовательное | |
|
ODEN АТ/3Х |
6 |
2500 |
5200 |
8000 |
Параллельное |
|
18 |
840 |
1700 |
2600 |
Последовательное | |
|
30 |
480 |
900 |
1600 |
Параллельное | |
|
90 |
160 |
300 |
520 |
Последовательное | |
|
180 |
80 |
150 |
260 |
Последовательное | |
|
ODEN АТ/1Н |
3,6 |
1250 |
2600 |
11000 | |
|
ODEN АТ/2Н |
3,6 |
2500 |
5500 |
13000 |
Параллельное |
|
7,2 |
1250 |
2800 |
6500 |
Последовательное | |
|
ODEN АТ/3Н |
3,6 |
3800 |
8000 |
13000 |
Параллельное |
|
10,7 |
1250 |
2800 |
4300 |
Последовательное | |
Таблица 5 - Диапазоны формируемых испытательных токов устройств ODEN АТ при питании от источника напряжением 400 В
|
Конфигурация устройства |
Напряжение холостого хода, В |
Максимальный ток, А, в течение времени |
Тип включения модулей тока | ||
|
продолжительно |
3 мин. |
1 с | |||
|
ODEN АТ/1Б |
6 |
1000 |
2000 |
7000 | |
|
Конфигурация устройства |
Напряжение холостого хода, В |
Максимальный ток, А, в течение времени |
Тип включения модулей тока | ||
|
продолжительно |
3 мин. |
1 с | |||
|
ODEN АТ/ZS |
6 |
1900 |
4000 |
13000 |
Параллельное |
|
12 |
900 |
2000 |
6000 |
Последовательное | |
|
ODEN АТ/3Б |
6 |
1900 |
4000 |
13000 |
Параллельное |
|
18 |
600 |
1400 |
4400 |
Последовательное | |
|
ODEN АТ/1Х |
6 |
1000 |
2000 |
7000 | |
|
30 |
160 |
300 |
1200 | ||
|
18 |
80 |
150 |
600 | ||
|
ODEN АТ/2Х |
6 |
1900 |
4000 |
13000 |
Параллельное |
|
12 |
900 |
2000 |
6000 |
Последовательное | |
|
30 |
320 |
600 |
2500 |
Параллельное | |
|
60 |
160 |
300 |
1200 |
Последовательное | |
|
120 |
80 |
150 |
600 |
Последовательное | |
|
ODEN АТ/3Х |
6 |
1900 |
4000 |
13000 |
Параллельное |
|
18 |
600 |
1400 |
4400 |
Последовательное | |
|
30 |
380 |
850 |
2600 |
Параллельное | |
|
90 |
120 |
290 |
880 |
Последовательное | |
|
180 |
60 |
145 |
440 |
Последовательное | |
|
ODEN АТ/1Н |
3,6 |
1250 |
2600 |
11000 | |
|
ODEN АТ/2Н |
3,6 |
2500 |
5300 |
21000 |
Параллельное |
|
7,2 |
1250 |
2500 |
10900 |
Последовательное | |
|
ODEN АТ/3Н |
3,6 |
3800 |
7700 |
21900 |
Параллельное |
|
10,7 |
1250 |
2600 |
7200 |
Последовательное | |
Таблица 6 - Диапазоны формируемых испытательных токов устройств CSU600AT
|
Максимальный ток, А |
Время |
Напряжение холостого хода, В |
|
75 |
продолжительно |
9,3 |
|
100 |
1 ч |
9,0 |
|
200 |
5 мин |
8,5 |
|
300 |
2 мин |
8,0 |
|
400 |
1 мин |
7,5 |
|
500 |
30 с |
7,0 |
|
600 |
20 с |
6,5 |
