Номер по Госреестру СИ: 52804-13
52804-13 Измерители параметров изоляции
(IDAX 350, CDAX 605)
Назначение средства измерений:
Измерители параметров изоляции IDAX 350, CDAX 605 (далее - измерители) предназначены для измерения емкости и тангенса угла диэлектрических потерь изоляции.
Внешний вид.

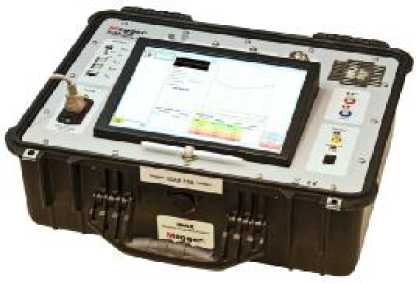

Измерители параметров изоляции
Рисунок № 1
Внешний вид.

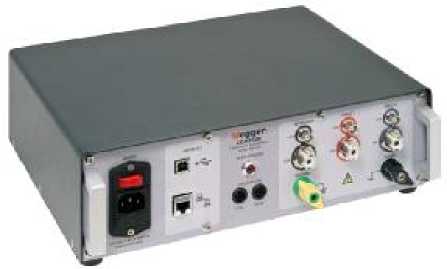

Измерители параметров изоляции
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 29.12.2022
Номер записи - 142648
ID в реестре СИ - 365048
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, IDAX 350, CDAX 605, IDAX 350,
Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 1
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№3022 от 2017.12.29 О продлении срока действия свидетельств об утверждении типа средств измерений
№1212 от 2023.06.13 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Строительство" (ТК 465)
Наличие аналогов СИ: Измерители параметров изоляции (IDAX 350, CDAX 605)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Megger Sweden AB"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Очень удобный отчет для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. В основу отчёта положена система из двух графиков (столбчатых диаграмм) распределения поверок, поступающих в ФГИС аршин по дням. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Первый график используется для задания масштабируемого участка, а второй для воспроизведения выбранного участка диаграммы в увеличенном масштабе.
В завершении отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации. Таблица обладает функциями поиска и сортировки по любой из колонок.
Кто поверяет Измерители параметров изоляции (IDAX 350, CDAX 605)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 2 | 2 | 0 | 3 | 1 | 2 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Измерители параметров изоляции (IDAX 350, CDAX 605)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Иркутский ЦСМ Иркутская область |
900 | 900 |
Программное обеспечение
Характеристики программного обеспечения (ПО) приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсами и т.д. Оно реализовано аппаратно и является метрологически значимым. Характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (IDAX for Windows, CDAX Control) представляет собой программу, позволяющую управлять процессом измерения, сохранять установки и параметры измерений для различных видов изоляции; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
IDAX 350 |
Встроен ное |
Микропрограмма |
Не ниже 2.0864 |
- |
- |
|
Внешнее |
IDAX for Windows |
Не ниже 4.1.036 |
- |
- | |
|
CDAX 605 |
Встроен ное |
Микропрограмма |
Не ниже 1.1 |
- |
- |
|
Внешнее |
CDAX Control |
Не ниже 1.0.341 |
- |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «A» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям параметров изоляции IDAX 350, CDAX 605
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 52804-13 «Измерители параметров изоляции IDAX 350, CDAX 605. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Средства поверки: магазин емкости Р5025 (кл. т. 0,1 - 0,5); меры емкости образцовые Р597 (кл. т. 0,05 - 0,2); блок поверки из комплекта измерителя параметров изоляции «Тангенс-2000» (± (5-10-5 + 0,003D); вольтметр универсальный цифровой GDM-78255A (± 0,2 %).
Изготовитель
Фирма «Megger Sweden AB», Швеция.
Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Измерители выпускаются в двух модификациях: IDAX 350, предназначенной для работы в полевых условиях и CDAX 605, отличающейся более высокой точностью.
Принцип действия измерителей IDAX 350 основан на методе диэлектрической спектроскопия, т.е. измерении диэлектрических свойств материала в качестве функции частоты и напряжения. Измерители формируют синусоидальное напряжение заданной частоты. Это напряжение генерирует ток в исследуемом образце изоляции. Входные аналоговые сигналы тока и напряжения преобразуются и обрабатываются с помощью АЦП, при этом определяется импеданс образца. На основе импеданса рассчитываются различные параметры, такие как емкостное сопротивление, тангенс угла диэлектрических потерь и т.д. В результате оценивается состояние изоляции. Эти измерения с заданными значениями частоты и напряжения впоследствии могут быть проведены повторно, что позволяет получить информацию об изменениях, происходящих в изоляции, степени ее старения, свойствах.
Измерители CDAX 605 функционируют, используя внешние источник высокого напряжения и эталонный конденсатор (либо резистор) и представляют собой комбинацию моста переменного тока и векторного измерителя. Перед измерениями оператор вводит значения емкости (сопротивления) эталонного конденсатора (резистора). Кроме этого, приборы имеют функцию автокалибровки.
Измерение параметров изоляции выполняется путем измерения напряжения на объекте, тока, протекающего через объект, и фазового угла между ними. По этим параметрам микропроцессор приборов рассчитывает значение электрической емкости и тангенса угла диэлектрических потерь.
IDAX350 CDAX605
При измерениях приборы используют набор из трех электродов, каждый из которых проводит измерения как заземлённых, так и незаземлённых объектов, с защитой и без нее.
Измерители IDAX 350 могут функционировать как автономно, так и в режиме дистанционного управления под управлением программного обеспечения «IDAX for Windows», устанавливаемого как непосредственно в прибор, так на внешний персональный компьютер с операционной системой Microsoft Windows (2000, XP, Vista, 7).
Измерители CDAX 605 функционируют в режиме дистанционного управления под управлением программного обеспечения «CDAX Control», устанавливаемого на внешний персональный компьютер с операционной системой Microsoft Windows (2000, XP, Vista, 7).
Для связи с ПК в приборах используется интерфейс USB 2.0. Также приборы могут подключаться к локальной сети Ethernet через порт LAN.
Конструктивно измерители IDAX 350 выполнены в ударопрочных полипропиленовых корпусах, закрывающихся откидными крышками. На лицевой панели размещены сенсорный ЖК-экран, органы управления, разъемы, клеммы.
Измерители CDAX 605 размещены в закрытых металлических корпусах с ручками для переноски. Все органы управления и разъемы расположены на лицевой панели.
Питание измерителей - от сети переменного тока.
Таблица 4 - Комплектность (основной комплект поставки)
|
Наименование |
Количество |
Примечание |
|
Измеритель IDAX 350 | ||
|
Измеритель IDAX 350 |
1 | |
|
Кабель питания |
1 | |
|
Кабель заземления |
1 |
Длина 5 м |
|
Кабель для генератора |
1 |
Длина 18 м |
|
Кабель измерительный |
1 |
Длина 18 м, красного цвета |
|
Кабель измерительный |
1 |
Длина 18 м, синего цвета |
|
USB-кабель |
1 | |
|
ПО «IDAX for Windows» |
1 | |
|
Чемодан для транспортировки |
1 | |
|
Сумка для кабелей |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
|
Измеритель CDAX 605 | ||
|
Кабель питания |
1 | |
|
Кабель заземления |
1 | |
|
Ethernet-кабель |
1 | |
|
ПО «CDAX Control» |
1 | |
|
Чемодан для транспортировки |
1 | |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 | |
Таблица 5 - Комплектность (опциональная поставка)
|
Наименование |
Количество |
Примечание |
|
Измеритель IDAX 350 | ||
|
Устройство для калибровки CAL300 |
1 | |
|
Стенд демонстрационный IDB300 |
1 | |
|
Кабель для генератора |
1 |
Длина 9 м |
|
Кабель измерительный |
1 |
Длина 18 м, красного цвета |
|
Кабель измерительный |
1 |
Длина 18 м, синего цвета |
|
Измеритель CDAX 605 | ||
|
Кабель измерительный |
1 |
Длина 6 м |
|
Кабель измерительный |
1 |
Длина 18 м |
|
Высоковольтный резистор CRD605 |
1 |
20 МОм/2 кВ |
Таблица 2 - измерителей IDAX 350
|
Характеристика |
Значение |
|
Диапазон частот встроенного генератора |
От 0,1 мГц до 104 Гц |
|
Диапазон выходного напряжения встроенного генератора |
От 0 до10 В; от 0 до 200 В |
|
Диапазон измерений электрической емкости |
От 10 пФ до 100 мкФ |
|
Пределы допускаемой абсолютной |
± (0,005Хизм. + 1 пФ) |
|
Характеристика |
Значение |
|
погрешности измерения электрической емкости | |
|
Диапазон измерений тангенса угла диэлектрических потерь |
От 0 до 10 |
|
Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь |
± (0,005Хизм. + 0,0001) в диапазоне частот от 45 до 70 Гц и емкости более 100 пФ; ± (0,005Хизм. + 0,0002) в диапазоне частот от 45 до 70 Гц и емкости более 300 пФ; ± (0,01Хизм. + 0,0003) в диапазоне частот от 1 мГц до 100 Гц и емкости более 1000 пФ; ± (0,02Хизм. + 0,0005) в диапазоне частот от 100 до 1000 Гц и емкости более 1000 пФ |
|
Напряжение сети питания, В |
От 90 до 265 |
|
Частота сети питания, Гц |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
520х430х220 |
|
Масса, кг |
13,5 |
|
Рабочие условия применения:
|
От - 10 до + 55 до 95 без конденсации |
Примечание: Хизм. - измеренное значение величины.
Таблица 3 - измерителей CDAX 605
|
Характеристика |
Значение |
|
Диапазон частот внешнего генератора |
от 5 до 400 Гц |
|
Диапазон выходного напряжения внешнего генератора |
Ограничен значением емкости или сопротивления эталонных конденсатора или резистора |
|
Диапазон измерений электрической емкости |
От 0 до 100 мкФ |
|
Пределы допускаемой абсолютной погрешности измерения электрической емкости |
± 0,0002Хизм. при измерительном токе от 30 мкА до 300 мА; ± 0,001Хизм. при измерительном токе от 300 мА до 5 А |
|
Диапазон измерений тангенса угла диэлектрических потерь |
От 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерения тангенса угла диэлектрических потерь |
± (0,005Хизм. + 0,00001Хк.) при измерительном токе от 30 мкА до 300 мА; ± (0,005Хизм. + 0,00005Хк.) при измерительном токе от 300 мА до 5 А |
|
Напряжение сети питания, В |
От 100 до 240 |
|
Частота сети питания, Гц |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
335x300x99 |
|
Масса, кг |
4,4 |
|
Рабочие условия применения:
|
От - 20 до + 55 до 90 без конденсации |
Примечание: Хизм. - измеренное значение величины;
Хк. - конечное значение диапазона измерений величины;
Пределы допускаемых погрешностей нормированы для частоты 50/60 Гц.
