52732-13 Устройства контрольно-измерительные для испытаний первичным током
(INGVAR, PCITS2000/2)
Назначение средства измерений:
Устройства контрольно-измерительные для испытаний первичным током INGVAR, PCITS2000/2 (далее - устройства) предназначены для формирования переменного тока промышленной частоты большой силы, измерения напряжения и силы переменного тока, угла сдвига фаз при проверке автоматических выключателей с электромагнитными, тепловыми и электронными расцепителями, защитных реле, кабелей, а также трансформаторов тока.
Внешний вид.
Устройства контрольно-измерительные для испытаний первичным током
Рисунок № 1
Внешний вид.
Устройства контрольно-измерительные для испытаний первичным током
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для испытаний первичным током INGVAR, PCITS2000/2
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверкаосуществляется по документу МП 52732-13 «Устройства контрольно-измерительные для испытаний первичным током INGVAR, PCITS2000/2. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в декабре 2012 г.
Средства поверки: трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,05); измеритель многофункциональный характеристик переменного тока РЕСУРС-ОТ2-ПТ (± 0,05 %; ± 0,10) ; калибратор универсальный Fluke 9100.
Изготовитель
Фирма «Megger Sweden AB», Швеция.Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей сети с помощью регулируемого автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку. Принцип действия устройств в части измерений напряжения и силы переменного тока основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП. Измерения временных интервалов между подачей сигналов запуска и останова осуществляется методом счета импульсов от встроенного генератора.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока, измерительный трансформатор тока, АЦП, микропроцессор, устройство управления, ЖК-дисплей, органы управления (кнопки, лампы, регуляторы и т.д.), источник питания.
Устройства INGVAR и PCITS2000/2 состоят из двух модулей: модуля управления-измерения и модуля тока, соединенных между собой специальным кабелем.
Управление устройствами осуществляется оператором вручную кнопками и ручками модуля управления-измерения. Устройства INGVAR также могут управляться дистанционно и загружать результаты измерений на внешний ПК через порт USB типа «B». Модули тока устройств INGVAR не имеют органов управления и индикации и имеют только шины для подключения измерительных проводов и кабелей модуля управления.
Устройства обеих типов имеют встроенный таймер, дополнительные источники выходного напряжения (для питания реле или снятия вольтамперных характеристик трансформаторов тока) и входы для измерения напряжения и силы тока во внешних цепях.
Модуль управления-измерения устройств INGVAR имеет два измерительных канала.
Первый канал позволяет измерять и выводить на дисплей значения силы переменного тока, напряжения, время измерения. Второй канал позволяет измерять силу переменного тока и напряжение, вычислять параметры трансформаторов тока: коэффициент трансформации, импеданс, нагрузку, коэффициент мощности, угол сдвига фаз. Напряжение и сила тока могут быть представлены в абсолютных значениях и процентах номинального значения.
Устройства оснащены защитой от перегрева и короткого замыкания, делающей невозможной использование оборудование, пока не будут устранены причины, вызвавшие короткое замыкание, либо температура не снизится до безопасной величины.
Устройства INGVAR выполнены в виде двух блоков, помещенных в корпуса из ударопрочного полипропилена, с ручками для переноски, закрывающиеся крышками.
Конструктивно устройства PCITS2000/2 выполнены в корпусах из тонколистовой стали. Для удобства транспортировки устройства оснащены двумя колесами, упором и ручками.
Питание устройств - от сети переменного тока.

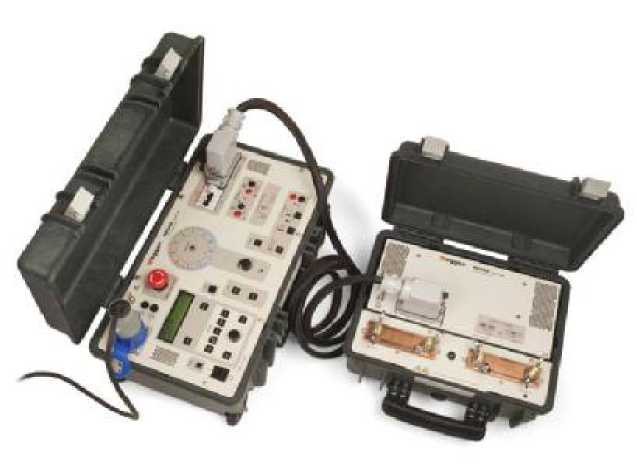

Устройство INGVAR

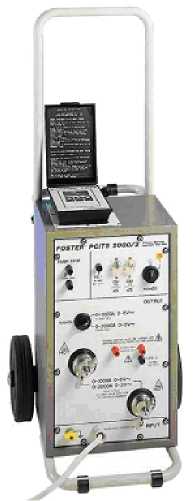

Устройство PCITS2000/2
