Номер по Госреестру СИ: 47771-11
47771-11 Устройства контрольно-измерительные для проверки высоковольтных выключателей
(TM1600, TM1800)
Назначение средства измерений:
Устройства контрольно-измерительные для проверки высоковольтных выключателей TM1600, TM1800 (далее - устройства) предназначены для:
- измерения напряжения постоянного и переменного тока;
- измерения силы постоянного и переменного тока;
- измерения электрического сопротивления;
- измерения интервалов времени;
- формирования испытательных сигналов для проверки релейных защит.

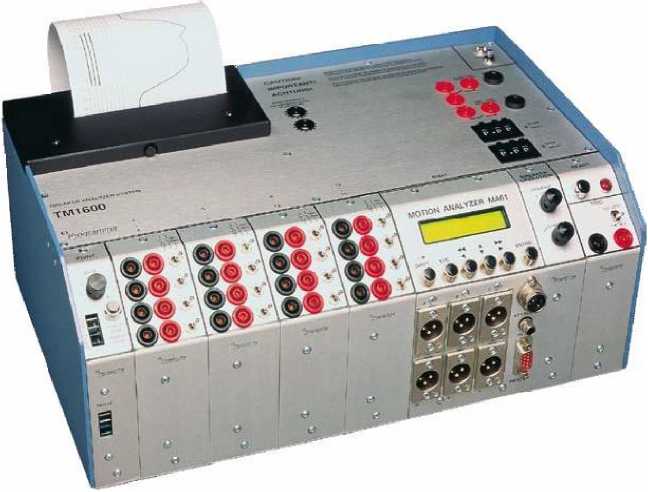

Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 1

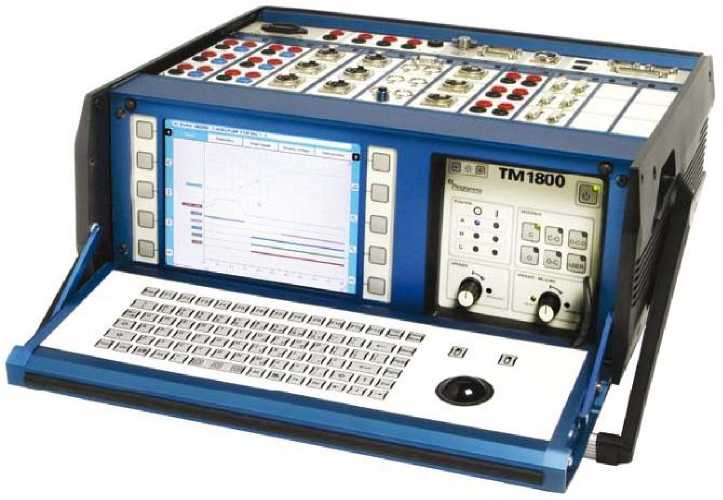

Внешний вид.
Устройства контрольно-измерительные для проверки высоковольтных выключателей
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 18.08.2026
Номер записи - 136710
ID в реестре СИ - 359110
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ТМ1800, ТМ1600, нет модификации, мод. TM1600, TM1800, TM1600,
Производитель
Изготовитель - Фирма "Megger Sweden AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.
В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.
Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.
Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.
Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.
Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.
Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 47
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 5
Кол-во владельцев - 10
Усредненный год выпуска СИ - 0
МПИ по поверкам - 376 дн.
Приказы РСТ, где упоминается данный тип СИ
№1101 от 2016.08.18 О продлении срока действия свидетельств об утверждении типа средств измерений
№785 от 2021.05.18 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Устройства контрольно-измерительные для проверки высоковольтных выключателей (TM1600, TM1800)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47771-11 Устройства контрольно-измерительные для проверки высоковольтных выключателей (TM1600, TM1800) Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
63773-16 Регистраторы автономные (ВС-317) ЗАО "Висом" (РОССИЯ г. Смоленск) |
Все средства измерений ЗАО "Висом"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
47767-11 18.08.2026 |
Устройства контрольно-измерительные для проверки релейной защиты, SVERKER 750, SVERKER 760, SVERKER 780 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47768-11 18.08.2021 |
Измерители параметров аккумуляторных батарей, TORKEL 820, TORKEL 840, TORKEL 860 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47769-11 18.08.2026 |
Устройства контрольно-измерительные для испытаний первичным током, ODEN AT, CSU600AT Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47771-11 18.08.2026 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1600, TM1800 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47772-11 16.09.2016 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 300, FREJA 306 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
1 год |
|
47773-11 18.08.2026 |
Микроомметры, MOM2, MOM200A, MOM690, MJOLNER 200, MJOLNER 600 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
47774-11 18.08.2026 |
Измерители параметров выключателей, EGIL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
48035-11 06.10.2026 |
Анализаторы частотных характеристик, FRAX Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
48036-11 06.10.2026 |
Измерители параметров изоляции, IDAX-300, IDAX-300S Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
|
52732-13 29.12.2022 |
Устройства контрольно-измерительные для испытаний первичным током, INGVAR, PCITS2000/2 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52733-13 29.12.2022 |
Устройства контрольно-измерительные для проверки высоковольтных выключателей, TM1710, TM1720, TM1750, TM1760 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52803-13 28.02.2018 |
Устройства контрольно-измерительные для проверки релейной защиты, FREJA 403, FREJA 406, FREJA 409 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
52804-13 29.12.2022 |
Измерители параметров изоляции, IDAX 350, CDAX 605 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ |
2 года |
|
71651-18 28.06.2029 |
Системы тестирования трансформаторов и оборудования трансформаторных подстанций, TRAX 220 Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
1 год |
|
74836-19 23.04.2024 |
Измерители параметров аккумуляторных батарей, TORKEL Фирма "Megger Sweden AB" (ШВЕЦИЯ ) |
ОТ МП |
2 года |
Кто поверяет Регистраторы автономные (ВС-317)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 3 | 0 | 1 | 0 | 2 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 1 | 2 | 0 | 3 | 1 | 2 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЦМ" (RA.RU.310581) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 10 | 0 | 9 | 0 | 4 | 0 | 4 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 2 | 0 | 3 | 0 | 2 | 0 | 2 | |
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Регистраторы автономные (ВС-317)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
19296 | 19296 |
Программное обеспечение
Устройства TM1600, TM1800 имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма, CABA Local) - внутренняя программа
микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (CABA Win) применяется для связи с компьютером через интерфейсы USB, RS-232. Оно представляет собой программу, позволяющую сохранять установки и параметры измерений для различных типов релейных защит; проводить быструю оценку и сравнения результатов измерений; распечатывать отчеты; сохранять результаты измерений на жестком диске компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
TM1600 |
Внутреннее |
Микропрограм ма |
R07C |
- |
md5 |
|
Внешнее |
CABA Win |
3.1.0 |
- |
md5 | |
|
TM1800 |
Внутреннее |
CABA Local |
R04.C |
- |
md5 |
|
Внешнее |
CABA Win |
3.1.0 |
- |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «C» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типананосится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам контрольно-измерительным для проверки высоковольтных выключателей TM1600, TM1800
-
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
2. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
-
3. МИ 1935-88 ГСИ. Государственная поверочная схема для средств измерений электрического напряжения до 1000 В в диапазоне частот 1-10"2...3-109 Гц.
-
4. ГОСТ 8.129-99 Государственная поверочная схема для средств измерений времени и частоты.
-
5. Техническая документация фирмы «Megger Sweden AB», Швеция.
Поверка
Поверка осуществляется по документу МП 47771-11 «Устройства контрольно-измерительные для проверки высоковольтных выключателей TM1600, TM1800. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июле 2011 г.Средства поверки: калибратор многофункциональный Transmille 3010; трансформатор тока измерительный лабораторный ТТИ-5000.5 (кл. т. 0,01); измеритель многофункциональный характеристик переменного тока PECyPC-UF2nT (± 0,05 %); нановольтметр/микроомметр Agilent 34420А (± (0,0002иИЗМ. + 0,0003иК); шунт измерительный постоянного тока ШС-75 (кл. т. 0,5); мультиметр цифровой APPA-109N (± (0,06 % + 10 е.м.р.); (± (0,2 % + 40 е.м.р.)); частотомер электронно-счетный Ч3-54 (± 540’7).
Изготовитель
Фирма «Megger Sweden AB», Швеция.Адрес: Eldarvagen 4, Box 2970, SE-187 29 TABY, Sweden.
Тел.: +46 8 510 195 00 Факс: +46 8 510 195 95
Web-сайт: http://www.megger.com
Заявитель
ОАО «ПЕРГАМ-ИНЖИНИРИНГ», г. Москва.
Адрес: 127247, г. Москва, Дмитровское шоссе, д. 100, стр. 3, офис 312.
Тел.: (495) 775-75-25 Факс: (495) 616-66-14
Web-сайт: http://www.pergam.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия устройств в заключается в формировании испытательных сигналов с заданными параметрами для аппаратуры релейной защиты и автоматики (РЗА) и регистрации откликов на них.
Принцип действия устройств в части измерений напряжения и силы постоянного и переменного тока, электрического сопротивления основан на преобразовании входного аналогового сигнала в цифровую форму с помощью АЦП.
Принцип действия устройств в части измерения временных интервалов между подачей сигналов запуска и останова основан на методе счета импульсов от встроенного генератора в течение стробирующего импульса, с последующим представлением результата в цифровой форме.
Принцип действия устройств в части воспроизведения высоких выходных токов основан на формировании больших выходных токов из напряжения переменного тока питающей сети с помощью регулируемого автотрансформатора, соединенного с оконечным разделительным силовым трансформатором тока, питающим нагрузку.
Основные узлы устройств: регулируемый автотрансформатор, трансформаторы тока, измерительный трансформатор тока, микропроцессор, ЖК-дисплей, органы управления (кнопки, тумблеры), принтер, источник питания.
Устройства выпускаются в двух модификациях TM1600, TM1800, отличающихся набором выполняемых функций, формой корпуса и комплектом поставки. Для связи с персональным компьютером устройства оснащаются интерфейсами USB, RS-232, Ethernet.
Конструктивно устройства TM1600 выполнены в металлических корпусах. Все органы управления, индикации, гнезда цепей расположены на лицевой и верхней панелях корпуса. Для определения механических характеристик контактов устройство может комплектоваться блоком МА61.
Устройства TM1800 имеют встроенный компьютер и построены по модульному принципу. Набор сменных блоков позволяет получить требуемую конфигурацию.
В устройстве предусмотрены режимы автономного и дистанционного управления.
При автономном управлении используется программа CABA Local, работающая в операционной среде Windows XP, данные в которую оператор вводит с помощью функциональных кнопок и встроенной клавиатуры с трекболом. При дистанционном управлении используется внешний персональный компьютер с установленным пакетом прикладных программ CABA Win.
В комплект устройства TM1800 входит источник питания B10E, предназначенный для питания тяговых катушек и электродвигателей взвода возвратных пружин высоковольтных выключателей переменным и постоянным током. Значение выходного напряжения регулируется встроенным регулирующим автотрансформатором.
Устройство TM1600
Устройство TM1800
Конструктивно устройства TM1800 выполнены в металлических корпусах с ручкой для переноски и откидной крышкой, на которой установлена клавиатура персонального компьютера с трекболом.
Источник питания B10E выполнен в переносном металлическом корпусе. На лицевой панели установлены гнезда подключения катушки выключателя, мотора взвода пружины, токового шунта, сетевой разъём, жидкокристаллический дисплей вольтметра, ручка регулировки автотрансформатора и кнопки управления.
Питание устройств - от сети переменного тока.
|
аблица 3 - Комплектность (основной комплект поставки) | |||
|
№ п/п |
Наименование |
Количество |
Примечание |
|
1 |
Устройство ТМ1600, ТМ1800 |
1 | |
|
2 |
Комплект кабелей для измерений |
1 | |
|
3 |
Кабель питания |
1 | |
|
4 |
Кабель заземления |
1 | |
|
5 |
Рулон бумаги для принтера |
2 | |
|
6 |
Чемодан для транспортировки |
1 | |
|
7 |
Руководство по эксплуатации |
1 | |
|
8 |
Методика поверки |
1 | |
Таблица 4 - Комплектность (опциональная поставка)
|
№ п/п |
Наименование |
Количество |
Примечание |
|
Устройство ТМ1600 | |||
|
1 |
CD-диск c ПО CABA Win для MS Windows |
1 | |
|
2 |
Комплект для измерения вибраций SCA606 |
1 | |
|
3 |
Комплект для измерения динамических сопротивлений SDRM202 |
1 | |
|
4 |
Преобразователь TLH500 |
1 |
|
№ п/п |
Наименование |
Количество |
Примечание |
|
5 |
Преобразователь LWG 225 |
1 | |
|
6 |
Преобразователь TS 150 |
1 | |
|
7 |
Преобразователь TS 25 |
1 | |
|
8 |
Преобразователь IP6501 |
1 | |
|
9 |
Делитель напряжения VD401 |
1 | |
|
10 |
Зажим универсальный |
1 | |
|
11 |
Кабель удлинительный |
1 | |
|
12 |
Кабель удлинительный длиной 20 м |
5 |
5 цветов |
|
13 |
Датчик тока Fluke-80i |
1 | |
|
14 |
Рулон бумаги для принтера |
по заказу | |
|
15 |
Сумка для переноски |
1 | |
|
16 |
Сумка для кабелей |
1 |
Таблица 2 - устройств TM1600, TM1800
|
Характеристика |
Значение | |
|
ТМ1600 |
ТМ1800 | |
|
Диапазон измерений силы переменного тока, А |
- |
от 0 до 60 |
|
Пределы допускаемой погрешности измерения силы переменного тока |
- |
± (0,02Хизм. + 0,001Хк.) |
|
Диапазон измерений силы постоянного тока, А |
- |
от 0 до 60 |
|
Пределы допускаемой погрешности измерения силы постоянного тока |
- |
± (0,02Хизм. + 0,001Хк.) |
|
Диапазон измерений силы постоянного тока, мА (от датчиков унифицированных сигналов) |
- |
от 0 до 20 |
|
Пределы допускаемой погрешности измерения силы постоянного тока (от датчиков унифицированных сигналов) |
- |
± (0,01 Хизм. + 0,001Хк.) |
|
Диапазон измерений напряжения переменного тока, В |
- |
от 0 до 250 |
|
Пределы допускаемой погрешности измерения напряжения переменного тока |
- |
± (0,01 Хизм. + 0,001Хк.) |
|
Диапазон измерений напряжения постоянного тока, В |
- |
от 0 до 250 |
|
Пределы допускаемой погрешности измерения напряжения постоянного тока |
- |
± (0,01 Хизм. + 0,001Хк.) |
|
Характеристика |
Значение | |
|
ТМ1600 |
ТМ1800 | |
|
Диапазон измерений напряжения постоянного тока, В (от датчиков унифицированных сигналов) |
- |
от 0 до 10 |
|
Пределы допускаемой погрешности измерения напряжения постоянного тока (от датчиков унифицированных сигналов) |
- |
± (0,001 Хизм. + 0,0001Хк.) |
|
Диапазон измерений времени, с |
от 0 до 6,5 |
от 0 до 200 |
|
Пределы допускаемой погрешности измерения времени |
± (0,0001 Хизм. + 1 е.м.р) |
± (0,0001 Хизм. + 1 е.м.р) |
|
Диапазон измерений электрического сопротивления, Ом |
- |
от 10 до 10000 |
|
Пределы допускаемой погрешности измерения электрического сопротивления |
- |
± (0,1 Хизм. + 0,001Хк.) |
|
Напряжение сети питания, В |
от 100 до 270 |
от 100 до 240 |
|
Частота сети питания, Г ц |
от 47 до 63 |
50/60 |
|
Габаритные размеры, мм, (длинахширинахвысота) |
400х250х153 |
515x173x452 |
|
Масса, кг |
6,5 |
11,5 |
|
Рабочие условия применения:
|
от - 20 до + 50 до 95 без конденсации |
от 0 до + 50 до 95 без конденсации |
где Хизм - измеренное значение величины.
Хк. - конечное значение диапазона. е. м. р. - единица младшего разряда.
