Номер по Госреестру СИ: 45762-10
45762-10 Кондуктометры
(8222)
Назначение средства измерений:
Кондуктометры 8222 (далее - кондуктометры) предназначены для измерения удельной электропроводности (УЭП) и температуры жидкостей (чистых и загрязненных).

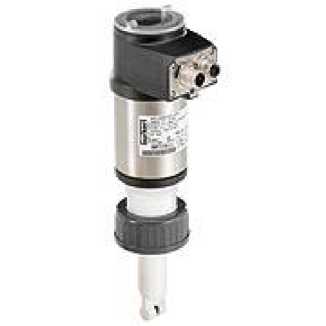

Внешний вид.
Кондуктометры
Рисунок № 1

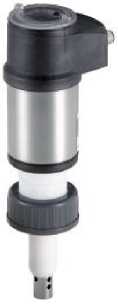

Внешний вид.
Кондуктометры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.07.2025
Номер записи -
ID в реестре СИ - 356776
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
кондуктометр 8222, Кондуктомер 8222, Кодуктометр 8222, исполнение одноканальное, исполнение двухканальное, Без модификации, PWT, HL98308, HI98308, HI 98308, HI 98303, Checker, Burket 8222, Burkert 8222, 8222, 8221-ТМ46, 8221, 60490-15, -,
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)
"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."
Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.
В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).
Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.
Статистика
Кол-во поверок - 1010
Выдано извещений - 4
Кол-во периодических поверок - 546
Кол-во средств измерений - 96
Кол-во владельцев - 65
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 427 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№979 от 2021.06.08 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: Кондуктометры (8222)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Burkert SAS"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
55109-13 30.08.2023 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Кто поверяет Кондуктометры (8222)
Стоимость поверки Кондуктометры (8222)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
5069 | 5934 |
ФБУ Владимирский ЦСМ Владимирская область |
8924 | 5934 |
ФБУ Калужский ЦСМ Калужская область |
4285 | 5934 |
ФБУ Кировский ЦСМ Кировская область |
7550 | 5934 |
ФБУ Липецкий ЦСМ Липецкая область |
4925 | 5934 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус прибора методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в документе «Кондуктометр 8222. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к кондуктометрам 8222
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 13350-78 «Анализаторы жидкости кондуктометрические ГСП. Общие технические условия».
ГОСТ 22729-84 «Анализаторы жидкостей ГСП. Общие технические условия».
ГОСТ 8.457-2000 «ГСИ. Государственная поверочная схема для средств измерений удельной электрической проводимости жидкостей».
Техническая документация фирмы-изготовителя «Burkert S.A.S.», Франция.
Поверка
Поверкаосуществляется по документу МП 45762-10 «Кондуктометр 8222. Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» 15.03.2010 г.
Основное поверочное оборудование:
- кондуктометр лабораторный типа КЛ-4 ИМПУЛЬС 5Ж2.840.047 ТО; диапазон измерений от 1-10 6 до 150 См/м, предел допускаемой относительной погрешности ±(0,25-1,00)%
-
- контрольные растворы. Рабочие эталоны УЭП ГОСТ 22171-90; значения УЭП контрольных растворов составляют 20, 50, 90% поддиапазона поверяемого кондуктометра;
-
- термометр ртутный типа ТЛ-4 ГОСТ 28498-90; диапазон измерения от 0 до 55 °С, от 50 до 105°С, цена деления ± 0,1 °С
-
- термостат жидкостный типа U15; диапазон поддержания температур от 15 до 100 °С, погрешность поддержания температуры ± 0,1 °С
- вода дистиллированная ГОСТ 6709-72; УЭП при 20 °С не более 5-10 4 См/м.
Изготовитель
Фирма «Burkert S.A.S.», Франция
Адрес: BP 21, F-67220, Triembach Au Val, France
Тел. +33 (0) 3 88 58 91 00, факс +33 (0) 3 88 57 09 61
Испытательный центр
ОАО ФНТЦ "Инверсия"
Юрид.адрес: 107031, г .Москва, ул. Рождественка, 27
Телефон: +7 (495) 6084785, факс: +7 (495) 6084785, E-mail: invers1@yandexru
Принцип действия кондуктометров при измерении электрической проводимости основан на измерении электрического сопротивления растворов электролитов и преобразования его в значение удельной электрической проводимости (УЭП), а также в унифицированный электрический сигнал, пропорциональный измеренному значению УЭП.
Принцип действия кондуктометра основан на измерении электрической проводимости жидкостей методом контактной кондуктометрии.
Кондуктометр включает микропроцессорную систему, что позволяет производить электронные настройки и выбирать режим измерений, осуществлять самодиагностику кондуктометра.
Кондуктометр выдает аналоговый сигнал, пропорциональный измеренному значению УЭП и обеспечивает цифровую индикацию результатов измерений в единицах измерений УЭП или в единицах измерений удельного электрического сопротивления (УЭС). Результат измерения температуры может представляться как в единицах шкалы Цельсия (°С) так и в единицах шкалы Фаренгейта (°F).
Кондуктометр состоит из измерительного блока (вторичного преобразователя) и датчика (первичного измерительного преобразователя), состоящего из контактной двухэлектродной кондуктометрической ячейки (далее - ячейка) и термопреобразователя. Встроенный термопреобразователь Pt 1000 обеспечивает возможность измерения температуры контролируемой среды и приведения измеренного значения УЭП к заданной температуре. Корпус включает в себя электронный модуль и съемный дисплей.
Значение удельной электрической проводимости и значение температуры измеряемой среды выводятся на дисплей вторичного измерительного преобразователя или в виде аналогового сигнала передается в персональный компьютер, контроллер, устройство индикации, регистрации.
В кондуктометрах предусмотрена аварийная сигнализация о выходе значений удельной электрической проводимости за установленные пределы.
Кондуктометр может изготавливаться в различных вариантах исполнения:
-
- одноканальное (один аналоговый выход 4-20 мА);
-
- двухканальное (два аналоговых выхода 4-20 мА).
Кондуктометр в одноканальном исполнении может иметь два программируемых выхода (один транзисторный и один 2-х-проводной токовый выход) или три программируемых выхода (два транзисторных выхода и один 2-х-проводной токовый выход); в двухканальном исполнении - четыре программируемых выхода (два транзисторных и два 3-х-проводных токовых выхода).
Рис.1. Фотография внешнего вида кондуктометра 8222.
Комплектность кондуктометров 8222 приведена в таблице 2. Таблица 2
Наименование |
Кол-во |
Примечание |
Кондуктометр 8222 |
1 | |
Съемный дисплей/программатор |
По запросу |
По заказу |
Руководство по эксплуатации |
1 | |
Паспорт |
1 | |
Методика поверки |
1 | |
Руководство по монтажу фитинга S022 |
1 | |
Фитинг с наружной резьбой GPA" |
1 |
По заказу |
Кабельный разъем М12 (для одноканального исполнения) |
1 |
По заказу |
Кабельный разъем и кабельная розетка М12 (для двухканального исполнения) |
1 |
По заказу |
Г лухая крышка с уплотнением |
1 |
По заказу |
Буферные растворы УЭП (±1%) |
1 |
По заказу |
Метрологические характеристики кондуктометров 8222 приведены в таблице 1. Таблица 1
Характеристики |
Исполнение | |
одноканальное |
двухканальное | |
Диапазон измерений УЭП |
от 0,05 мкСм/см до 10 мСм/см | |
Постоянная ячейки, поддиапазоны измерений |
К=0,01 от 0,05 мкСм/см до 20 мкСм/см К=0,1 от 0,5 мкСм/см до 200 мкСм/см К=1,0 от 5 мкСм/см до 10 мСм/см | |
Пределы допускаемой относительной погрешности измерений УЭП, % |
± 3 | |
Диапазон измерения температуры контролируемой среды, °С |
от минус 20 до плюс 100 (гайки из ПВДФ) | |
от 0 до 50 (фитинг ПВХ) | ||
от 0 до 80 (фитинг 1Ш) | ||
от минус 20 до плюс 100 (фитинг ПВДФ, нерж. сталь) | ||
от 0 до 50 (гайка из ПВХ с фитингом ПВХ, ПВДФ) | ||
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 1 | |
Пределы допускаемой дополнительной погрешности измерений УЭП при изменении температуры окружающего воздуха в пределах рабочих условий на каждые 10 °С, % |
± 0,2 (электронный блок) | |
Компенсация температуры |
Авто (встроенный Pt1000), эталонная темп. 25 °С | |
Давление контролируемой среды, бар |
от 0 до 16 | |
Потребляемая мощность, В^А, не более |
0,9 |
0,2 |
Аналоговый сигнал постоянного тока, пропорциональный измеряемой УЭП и температуре, мА |
от 4 до 20 | |
Г абаритные размеры, мм, не более |
245x70x114 | |
Масса, кг, не более |
0,55 |
Условия эксплуатации:
от минус 10 до плюс 60 85
от 14 до 36
от 12 до 36
25
5
8
от 2 до 10
IP 67
- температура окружающей среды при эксплуатации и хранении, °С
- относительная влажность без конденсации влаги при температуре 35°С, не более, %
- питание от источника постоянного тока напряжением, В исполнение однокональное исполнение двухканальное
- потребляемый ток , мА:
исполнение однокональное исполнение двухканальное
- срок службы, лет, не менее электронный блок электрод (в зависимости от контролируемой среды)
- класс защиты
