Номер по Госреестру СИ: 45905-10
45905-10 Преобразователи расхода
(8026 (мод. 8036))
Назначение средства измерений:
Преобразователи расхода 8026 (модификация 8036) (далее - преобразователи) предназначены для преобразования значений расхода жидкости в импульсные сигналы.
Внешний вид.
Преобразователи расхода
Рисунок № 1
Внешний вид.
Преобразователи расхода
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2025
Номер записи -
ID в реестре СИ - 356934
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
нет модификации, мод. 8036, BURKERT 8036, Burkert 8026, BURKERT, 8036, 8026 мод. 8036, 8026 (мод.8036) DN8, 8026 (мод.8036) DN6, 8026 (мод.8036) DN20, 8026 (мод.8036) DN15, 8026 (мод. 8036), 8026, 8025 (мод.8035),
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Статистика
Кол-во поверок - 201
Выдано извещений - 5
Кол-во периодических поверок - 84
Кол-во средств измерений - 45
Кол-во владельцев - 13
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 735 дн.
Приказы РСТ, где упоминается данный тип СИ
№760 от 2015.06.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
Наличие аналогов СИ: Преобразователи расхода (8026 (мод. 8036))
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Фирма "Burkert SAS"
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
55109-13 30.08.2023 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Преобразователи расхода (8026 (мод. 8036))
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 2 | 0 | 2 | 0 | 1 | 0 | 1 | |||
ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 5 | 5 | 0 | 0 | 5 | 5 | 0 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 20 | 0 | 19 | 3 | 20 | 0 | 19 | ||
ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ООО СМЦ "ТЕХНЭС-ПРИБОР" (RA.RU.311890) | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 | ||
ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
ООО "ТАТИНТЕК" (RA.RU.311601) | 44 | 0 | 44 | 0 | 44 | 0 | 44 | |||
ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 19 | 0 | 1 | 2 | 1 | 0 | 1 | |||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
ООО "Росэнерго" (РОСС RU.0001.310101) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 2 | 0 | 0 | 0 | 1 | 0 | 0 | ||
ООО "МетроСервис" (RA.RU.312120) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ООО "МЕТРОСЕРВИС" (RA.RU.312120) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
ФБУ «Белгородский ЦСМ» (RA.RU.311380) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 55 | 1 | 55 | 0 | 0 | 55 | 55 | 0 | ||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Преобразователи расхода (8026 (мод. 8036))
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Белгородский ЦСМ Белгородская область |
2483 | 4467 |
ФБУ Кузбасский ЦСМ Кемеровская область |
5147 | 4467 |
ФБУ Красноярский ЦСМ Красноярский край |
5669 | 4467 |
ФБУ Магаданский ЦСМ Магаданская область |
5328 | 4467 |
ООО «Метрологический сервис» (Метросервис) Москва |
4080 | 4467 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель прибора методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в документе «Преобразователи расхода 8026 - 8036 - 8076. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие преобразователям расхода 8026 (модификация 8036)
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности».
-
3. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
4. ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристики средств измерений».
-
5. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по МИ 3380-2012 «ГСИ. Преобразователи объёмного расхода. Методика поверки на месте эксплуатации поверочной установкой».
Основные средства поверки:
- трубопоршневая поверочная установка на рабочих жидкостях с погрешностью не более ±0,09%;
- поверочная объемная установка на жидкостях с вязкостью до 300 мм2/с с погрешностью не более ±0,05%.
Лист № 3 Всего листов 3
Изготовитель
Фирма «Burkert S.A.S.», Франция, BP 21, F-67220, Triembach Au Val, France
Тел. +33 (0) 3 88 58 91 00 Факс +33 (0) 3 88 57 09 61
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы основан на преобразовании объема жидкости, протекающей через преобразователь во вращение крыльчатки, которое с помощью магнитов и магнитноиндукционного датчика преобразуется в пропорциональные электрические импульсные сигналы, являющиеся входными сигналами для вторичного электронного блока.
В первичном преобразователе расположена крыльчатка (в виде гребного колеса), состоящая из 4-х лопастей. В лопастях находятся магниты. В голове преобразователя находится электронный модуль с магнитно-индукционным датчиком.
Преобразователи расхода изготавливаются в компактном исполнении и состоят: модификация 8026 из первичного преобразователя 8026 и фитинга модели S020, что облегчает его монтаж на трубопроводах большого диаметра, модификация 8036 из первичного преобразователя 8036, фитинга модели S030 и трансмиттера SE36, которые легко соединяются друг с другом байонетным креплением.
В обеих модификациях преобразователей расхода в качестве узла съема сигналов с крыльчатки используется датчик Холла.
Рекомендуемая для прямого участка трубопровода перед преобразователем до 50 диаметров условного прохода (ДУ), после - до 5 ДУ.

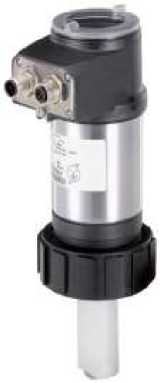

Рисунок 1 - Преобразователь расхода 8026

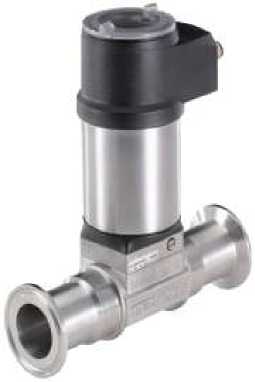

Рисунок 2 - Преобразователь расхода 8036
