Номер по Госреестру СИ: 45909-10
45909-10 Счетчики жидкости турбинные
(8011, 8012)
Назначение средства измерений:
Счетчики жидкости турбинные 8011, 8012 (далее - счетчики) предназначены для измерения среднего расхода и количества жидкости, протекающей по трубопроводам.

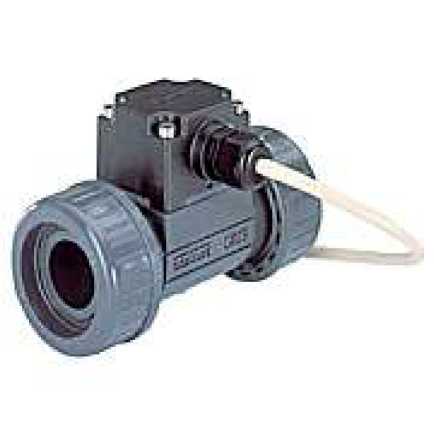

Внешний вид.
Счетчики жидкости турбинные
Рисунок № 1

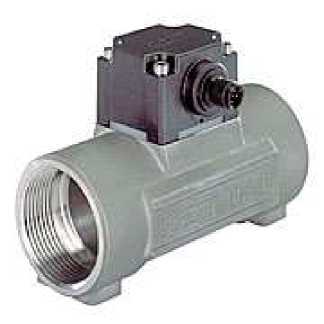

Внешний вид.
Счетчики жидкости турбинные
Рисунок № 2
Общие сведения
Дата публикации - 28.05.2020
Срок свидетельства - 27.04.2025
Номер записи -
ID в реестре СИ - 356938
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, мод. мод. 8012, мод. 8012, 8012, 8011, 8012,
