Номер по Госреестру СИ: 45903-10
45903-10 Вычислители расхода
(8626)
Назначение средства измерений:
Вычислители расхода 8626 (далее - вычислитель) предназначены для вычисления расхода и количества газа.

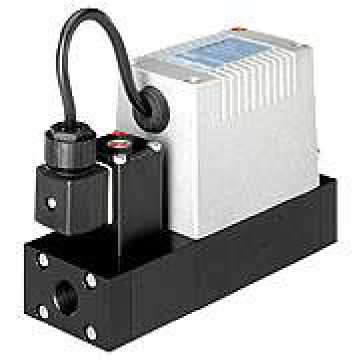

Внешний вид.
Вычислители расхода
Рисунок № 1

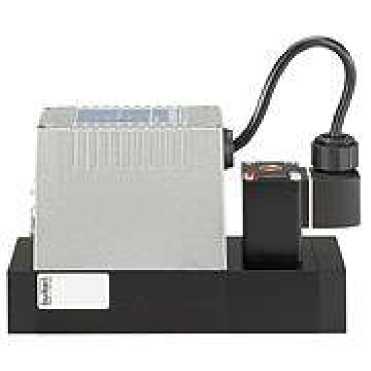

Внешний вид.
Вычислители расхода
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2025
Номер записи -
ID в реестре СИ - 356932
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Регулятор массового расхода газовых сред Burkert 8, Нет данных, 8626,
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Для построения отчета необходимо в выпадающем списке выбрать интересующего производителя, а также тип СИ (селектор позволяет выбирать из списка несколько записей) и нажать кнопку [Далее].
В процессе построения отчета будет сформирована таблица, содержащая следующие колонки: Владелец, Производитель, Тип СИ и наименование, Кол-во поверок, Кол-во СИ. Последняя колонка является кликабельной и служит для отображения списка средств измерений.
Статистика
Кол-во поверок - 53
Выдано извещений - 0
Кол-во периодических поверок - 20
Кол-во средств измерений - 0
Кол-во владельцев - 5
Усредненный год выпуска СИ - 0
МПИ по поверкам - 372 дн.
Приказы РСТ, где упоминается данный тип СИ
№760 от 2015.06.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
№1629 от 2016.10.27 О продлении срока действия свидетельств об утверждении типа СИ (37 позиций)
Наличие аналогов СИ: Вычислители расхода (8626)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Burkert SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
55109-13 30.08.2023 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Кто поверяет Вычислители расхода (8626)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ЭРИС" (1314) | 32 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭРИС" (RA.RU.310699) | 20 | 0 | 20 | 0 | 8 | 0 | 8 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Вычислители расхода (8626)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на переднюю панель вычислителя методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Вычислитель расхода 8626/8710/8712/8713/8716 и расходомер массовый 8006/8700/8701/8702/8703/8706. Руководство по эксплуатации».
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к вычислителям расхода 8626
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности».
-
3. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
4. ГОСТ 8.009-84 «ГСИ. Нормируемые метрологические характеристик средств измерений».
-
5. ГОСТ 21552-84 «Средства вычислительной техники. Общие технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование, хранение».
-
6. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 45903-10 «Инструкция. ГСИ. Вычислитель расхода 8626. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС » в 2010 г. Основные средства поверки:
-
- поверочные установки с диапазоном расхода от 1,5 до 90 м3/ч, и погрешностью не более ±0,5 %;
-
- термометр с ценой деления 0,5°С и диапазоном измерения температур от -10 до +100°С по ГОСТ 28498-90;
-гидравлический пресс с контрольным манометром с пределами измерений от 0 до 2,5 МПа.
Изготовитель
Фирма «Burkert S.A.S.», Франция,
BP 21, F-67220, Triembach Au Val, France
Тел. +33 (0) 3 88 58 91 00 Факс +33 (0) 3 88 57 09 61
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Вычислитель состоит из первичного преобразователя, электронного блока (микропроцессорное устройство) и регулирующего клапана.
Первичный преобразователь представляет собой разделитель потока и датчик, состоящий из двух симметрично расположенных термических элементов. Расход газа, протекающий по трубе, пропорционален разнице температур измеренной термическими элементами датчика в прямом направлении. Микропроцессорное устройство управляет измерительным процессом всего вычислителя в целом и рассчитывает массовый расход, а также осуществляет регулировку регулирующего клапана.
В вычислителе предусмотрена постоянная автоматическая самодиагностика и проверка контрольных значений измеряемых величин, а также выдача информации о нештатной ситуации.
На результаты измерений массового расхода не оказывают влияние температура измеряемой среды, ее плотность, давление и профиль потока.
Связь с внешним компьютером осуществляется по одному из следующих протоколов Profibus-DP, Device Net, RS232, CANopen.
Рисунок 1 - Фотографии общего вида
Таблица 1
|
Диапазон измерений расхода газа, м3/час |
от 1,5 до 90 |
|
Диапазоны температур рабочей среды, °С |
от -10 до +70 |
|
Вид монтажа |
Г оризонтальный, вертикальный |
|
Пределы допускаемой относительной погрешности измерения расхода, % |
± 1,5 |
|
Дополнительная погрешность при изменении температуры в пределах рабочего диапазона, % |
± 0,3 |
|
Давление измеряемой среды, не более, МПа |
1 |
|
Выходной сигнал
|
от 0 до 20; от 4 до 20 от 0 до 5; от 0 до 10 600 |
|
Интервал осреднения расхода, не более, с. |
0,5 |
|
Наибольшее значение нелинейности, % |
± 0,25 |
|
Условия эксплуатации:
|
от -10 до +45 80 |
|
Напряжение питания постоянного тока, В |
24 |
|
Повторяемость (случайная составляющая относительной погрешности), не более, % |
± 0,1 |
|
Класс защиты |
IP65 |
|
Габаритные размеры, не более, мм |
217 х 183,5 х 60 |
|
Масса, не более, кг |
4,0 |
