Номер по Госреестру СИ: 55109-13
55109-13 Расходомеры
(8030 (мод. 8030-HT, 8020))
Назначение средства измерений:
Расходомеры 8030 (мод. 8030-НТ, 8020) (далее - расходомеры) предназначены для непрерывного измерения расхода и дозирования объема нейтральных и агрессивных жидкостей.

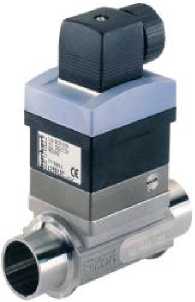

Внешний вид.
Расходомеры
Рисунок № 1

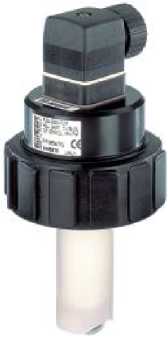

Внешний вид.
Расходомеры
Рисунок № 2

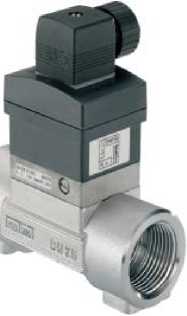

Внешний вид.
Расходомеры
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 30.08.2029
Номер записи -
ID в реестре СИ - 367641
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Счетчик-расходомер 8030 "Burkert S.A.S", нет модификации, нет данных, мод. 8030-HT, мод. 8030, Burkert-8030, Burkert 8030, Burkert 8025/SE 8030, 8030НТ, 8030-НТ, 8030-HT, 8030 DN 15, 8030 (мод. 8030-HT, 8020), 8030, 8020,
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 206
Выдано извещений - 2
Кол-во периодических поверок - 86
Кол-во средств измерений - 109
Кол-во владельцев - 16
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 1014 дн.
Приказы РСТ, где упоминается данный тип СИ
№1824 от 2018.08.30 О продлении срока действия свидетельств об утверждении типа
№2759 от 2022.11.02 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Радионавигация" (ТК 363)
№668 от 2024.03.11 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (24)
№2016 от 2024.08.27 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Расходомеры (8030 (мод. 8030-HT, 8020))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Burkert SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
55109-13 30.08.2029 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Расходомеры (8030 (мод. 8030-HT, 8020))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "МЕТРОСТАНДАРТ" (RA.RU.312729) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 12 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 4 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 9 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282) | 3 | 3 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 72 | 9 | 17 | 41 | 0 | 51 | 12 | 39 | |
| ООО "Центр сертификации и метрологии" (RA.RU.311470) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Научно-производственная компания Медиана-Фильтр" (RA.RU.312282) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Группа Компаний ЖКХ Ресурс" (RA.RU.312041) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГК ЖКХ РЕСУРС" (RA.RU.312041) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Коми ЦСМ» (RA.RU.311490) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФАУ "ЦИАМ ИМ. П.И. БАРАНОВА" (РОСС СОБ 3.00064.2013) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 23 | 11 | 4 | 19 | 0 | 23 | 4 | 19 | ||
| ООО «НПО «МЕТРОКОНТРОЛЬ» (РОСС RU.0001.310004) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 10 | 10 | 9 | 1 | 0 | 10 | 9 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "НМОП" (RA.RU.311359) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ПРИБОРАВТОМАТИКА" (1780) | 2 | 0 | 2 | 1 | 2 | 0 | 2 |
Стоимость поверки Расходомеры (8030 (мод. 8030-HT, 8020))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
1022 | 9258 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 9258 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7699 | 9258 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
12486 | 9258 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
12486 | 9258 |
Знак утверждения типа
Знак утверждения типананосится на расходомеры методом наклейки и на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе паспорте на расходомеры 8030 (мод. 8030-НТ, 8020).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам 8030 (мод. 8030-НТ, 8020)
-
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия ».
-
2.ГОСТ 25668-83 «Расходомеры. Основные параметры».
-
3.ГОСТ12.2.003-91 «ССБТ. Оборудование производственное. Общие требования безопасности»
-
4.Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 55109-13 «Инструкция. ГСИ. Расходомеры 8030 (мод. 8030-НТ, 8020), фирмы «Burkert S.A.S.», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2013 г.
Основное поверочное оборудование:
- установка поверочная с диапазоном расхода от 0,01 до 4500 м3/ч, с погрешностью не более ±0,5 %.
Изготовитель
Фирма «Burkert S.A.S.», Франция,
BP 21, F-67220, Triembach Au Val, France
Тел. +33 (0) 3 88 58 91 00
Факс +33 (0) 3 88 57 09 61
Испытательный центр
ФГУП «ВНИИМС», 119361, г. Москва, ул. Озерная, д.46,
тел. +7 495 437-55-77, факс.+7 495 437-56-66, e.mail:office@vniims.ru
Расходомер состоит из первичного преобразователя (датчика) расхода и электронного преобразователя (трансмиттера).
Принцип действия расходомеров основан на преобразовании движения потока жидкости во вращение крыльчатки, которое с помощью магнитов и магнитно-индукционного датчика преобразуется в электрический сигнал. В качестве узла съема сигналов с крыльчатки могут использоваться (в зависимости от заказа) датчик Холла, датчик Холла «низкой мощности» или катушка.
Расходомеры имеют следующие модификации:
-расходомер 8030 - для непрерывного измерения расхода в нейтральных и слабоагрессивных жидкостях без примеси твердых частиц. Предназначен для работы на трубопроводах диаметром от 6 до 65мм.
-расходомер 8030-НТ - для высоких температур и непрерывного измерения расхода при использования в нейтральных и слабоагрессивных жидкостях без примеси твердых частиц. Предназначен для работы на трубопроводах диаметром от 6 до 65мм.
-расходомер 8020- для использования в нейтральных и слабоагрессивных жидкостях без примеси твердых частиц. Предназначен для работы на трубопроводах диаметром от 20 до 400мм.
Расходомеры могут работать в режиме дозирования.
Фотографии общего вида
8030
8020
Таблица 1
|
Модификация |
Ду, мм |
Qmax, м3/ч |
Qt, м3/ч |
Qmin, м3/ч |
|
8020 |
20 |
12 |
1,4 |
0,9 |
|
25 |
19 |
2,0 |
1,25 | |
|
32 |
28 |
3,1 |
2,0 | |
|
40 |
43 |
5,0 |
3,25 | |
|
50 |
70 |
8,2 |
5,0 | |
|
65 |
115 |
14 |
8,5 | |
|
80 |
165 |
19,5 |
13 | |
|
100 |
250 |
29 |
19 | |
|
125 |
450 |
51 |
32 | |
|
150 |
650 |
72 |
48 | |
|
200 |
1150 |
130 |
80 | |
|
250 |
1700 |
195 |
125 | |
|
300 |
2500 |
290 |
190 | |
|
350 |
3300 |
390 |
250 | |
|
400 |
4500 |
530 |
340 | |
|
8030 8030-НТ |
6 |
1,0 |
0,1 |
0,05 |
|
8 |
1,8 |
0,18 |
0,09 | |
|
15 |
6,4 |
0,64 |
0,3 | |
|
20 |
11,3 |
1,13 |
0,6 | |
|
25 |
17,7 |
1,77 |
0,9 | |
|
32 |
28 |
3,1 |
2,0 | |
|
40 |
43 |
5,0 |
3,25 | |
|
50 |
70 |
8,2 |
5,0 | |
|
65 |
115 |
14 |
8,5 |
Таблица 2
|
Моди фикации |
8030 |
8030-НТ |
8020 |
|
Диапазон измерений скорости, м/с |
0,3 . . .10 |
0,5 . . . 10 |
0,3 . . . 10 |
|
Пределы допускаемой относительной погрешности в диапазонах расхода Q ,% -стандартный К-фактор (заводской коэффициент пересчета импульсов на литр) Qmin£Q£Qt |
±8,0 | ||
|
Qt<Q£Qmax -специальный К-фактор (специальная калибровка) |
±4,0 | ||
|
Qmin£Q£Qt |
±5,0 | ||
|
Qt<Q£Qmax |
±2,0 |
Продолжение таблицы 2
|
Температура рабочей среды, °С -фитинг из РVC -фитинг из PP -фитинг из нерж. стали, латуни, PVDF |
0 ... +50 |
-15 . . . +125 |
о о £ |
. . +50 . . +80 . .+100 | |
|
0 . . -15 . |
. +80 . .+100 | ||||
|
Максимальное давление рабочей среды, |
4 | ||||
|
МПа | |||||
|
Напряжение питания, В |
12. . . 36 | ||||
|
Температура эксплуатации, хранения и |
-15 . |
. . +60 |
-15 . . . +80 |
-15 |
. . . +60 |
|
транспортировки, °С | |||||
|
Относительная влажность, не более, % |
80 |
(без конденсата) | |||
|
Выходной сигнал импульсный |
100 | ||||
|
(МРК/РКР),мА | |||||
|
Класс защиты |
IP 65 | ||||
|
Средняя наработка на отказ, часов |
58000 | ||||
|
Масса, не более, кг |
7,15 |
7,7 | |||
|
Габаритные размеры, не более, мм |
112х54х44 |
318х267х155 | |||
