Номер по Госреестру СИ: 45908-10
45908-10 Датчики давления
(8323)
Назначение средства измерений:
Датчики давления 8323 (далее - датчики) предназначены для измерений и непрерывного преобразования избыточного и абсолютного давления жидкости, пара и газа в нормированный выходной сигнал постоянного тока или напряжения.
Внешний вид.

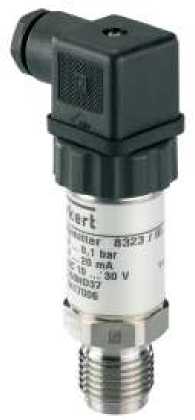

Датчики давления
Рисунок № 1
Внешний вид.

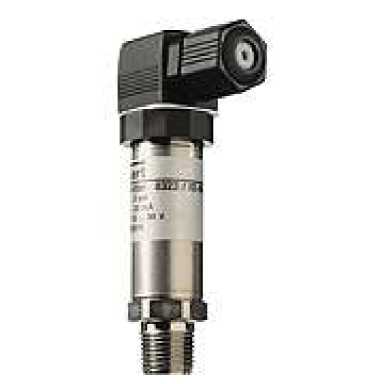

Датчики давления
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на табличку датчика давления и титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Датчики давления 8323. Руководство по эксплуатации ».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам давления 8323-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия ».
-
2. ГОСТ 22520-85 «Датчики давления, разряжения и разности давлений с электрическими аналоговыми входными сигналами ГСП. Общие технические условия».
-
3. ГОСТ Р 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
-
4. СТ РК МЭК 60770-1-2010 «Датчики систем управления промышленными процессами. Часть 1. Методы оценки характеристик».
-
5. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется в соответствии с МИ 1997-89 «ГСИ. Преобразователи давления измерительные. Методика поверки».
Основные средства поверки ::
- манометр деформационный образцовый МО ТУ 25-05-1664-74, класс точности 0,4; 0,25;
- манометр избыточного давления грузопоршневой МП ГОСТ 8291-83, класс точности 0,005.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Датчики состоят из чувствительного элемента и электронного блока. Принцип действия датчиков основан на упругой деформации чувствительного элемента, на который нанесены полупроводниковые тензорезисторы, соединенные в мостовую схему. Измеряемое давление подводится через штуцер в рабочую полость датчика. Под воздействием измеряемого давления чувствительный элемент деформируется, что приводит к изменению электрического сопротивления тензорезисторов и разбалансу мостовой схемы. При этом возникает электрический сигнал пропорциональный давлению, который поступает на вход электронного блока датчика, где преобразуется в нормированный выходной электрический сигнал постоянного тока или напряжения.
Результаты измерений преобразуются в аналоговый (4...20 мА) или цифровой (РгойЬиэ PA, Foundation Fieldbus - по заказу) сигналы для передачи на более высокий уровень управления. Конструктивно датчики выполнены в виде единого корпуса, в котором расположены чувствительный элемент и электронный блок преобразования.
Рисунок 1 - Фотографии общего вида
Лист № 2 Всего листов 3
Таблица 1
Диапазоны измерений давления, МПа |
0,4; 0,6; 1; 1,6 |
Пределы допускаемой основной погрешности измерения давления, % |
±0,5 |
Пределы дополнительной погрешности, в диапазоне температур от 0 до 100°С, вызванной изменением температуры окружающей среды на каждые 10°С, % |
±0,2 |
Пределы дополнительной погрешности, в диапазоне температур от минус 20 до 0°С, вызванной изменением температуры окружающей среды на каждые 10°С, % |
±0,6 |
Повторяемость, % |
± 0,05 |
Температура рабочей среды, °С |
от -20 до +100 |
Температура хранения, °С |
от -40 до +100 |
Условия эксплуатации:
|
от - 20 до +80 80 |
Напряжение питания постоянного тока, В |
от 10 до 30 |
Класс защиты |
IP65 |
Габаритные размеры, не более, мм |
110 х 48 х 27 |
Масса, не более, кг |
0,35 |
