Номер по Госреестру СИ: 45907-10
45907-10 Расходомеры массовые
(8700 (мод. 8701, 8702, 8703))
Назначение средства измерений:
Расходомеры массовые 8700 (модификации 8701, 8702, 8703) (далее -
расходомеры) предназначены для измерения массового расхода газа.
Внешний вид.
Расходомеры массовые
Рисунок № 1
Внешний вид.
Расходомеры массовые
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 27.04.2025
Номер записи -
ID в реестре СИ - 356936
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочный отчет по организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2303 от 2021.10.18 Об утверждении типов средств измерений
№760 от 2015.06.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№840 от 2020.04.27 ПРИКАЗ о продление свидетельство об утверждении типов СИ 37 шт
Наличие аналогов СИ: Расходомеры массовые (8700 (мод. 8701, 8702, 8703))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Burkert SAS"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
55109-13 30.08.2029 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Кто поверяет Расходомеры массовые (8700 (мод. 8701, 8702, 8703))
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Расходомеры массовые (8700 (мод. 8701, 8702, 8703))
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11431 |
Знак утверждения типа
Знак утверждения типананосится на фирменную табличку прибора методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Вычислитель расхода 8626/8710/8712/8713/8716 и расходомер массовый 8006/8700/8701/8702/8703/8706. Руководство по эксплуатации».
Лист № 4 Всего листов 4
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам газа массовым 8700 (модификации 8701, 8702, 8703)
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ Р 8.618-2014 «ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа».
-
3. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
4. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
-
5. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 45907-10 «Инструкция. Расходомеры газа массовые 8006, 8700 (модификации 8701, 8702, 8703). Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2010 г.
Основное поверочное оборудование:
- расходомерные установки для измерения массового расхода газа с погрешностью ± 0,25%;
- термометр лабораторный, пределы измерения от 0 до 100 ° С, погрешность ±0,1° С; набор денсиметров, пределы измерения от 700 до 1100 кг/м3, погрешность ± 0,03%;
- миллиамперметр постоянного тока, пределы измерения от 0 до 20 мА, погрешность ±0,05%.
Изготовитель
Фирма «Burkert S.A.S.», Франция, BP 21, F-67220, Triembach Au Val, France
Тел. +33 (0) 3 88 58 91 00 Факс +33 (0) 3 88 57 09 61
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Расходомер состоит из первичного преобразователя и электронного блока (микропроцессорное устройство).
Первичный преобразователь представляет собой байпас с установленным в нем силиконовым измерительным элементом. Измерительный элемент состоит из терморезистора и двух симметрично расположенных температурных измерительных элементов. Расход газа, протекающий по трубе, пропорционален расходу газа, протекающего через байпас, который в свою очередь пропорционален разнице температур измеренных температурными измерительными элементами.
Микропроцессорное устройство управляет измерительным процессом всего расходомера и рассчитывает массовый расход и другие параметры.
В расходомере предусмотрена постоянная автоматическая самодиагностика и проверка контрольных значений измеряемых величин и выдачи информации о внештатной ситуации.
На результаты измерений массового расхода не оказывают влияние температура измеряемой среды, ее плотность, давление, вязкость, проводимость и профиль потока.
Связь с внешним компьютером осуществляется по одному из следующих протоколов Profibus-DP, Device Net, RS232/485, CANopen.

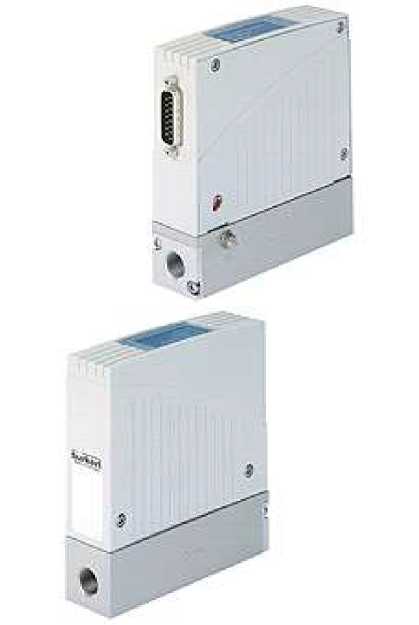

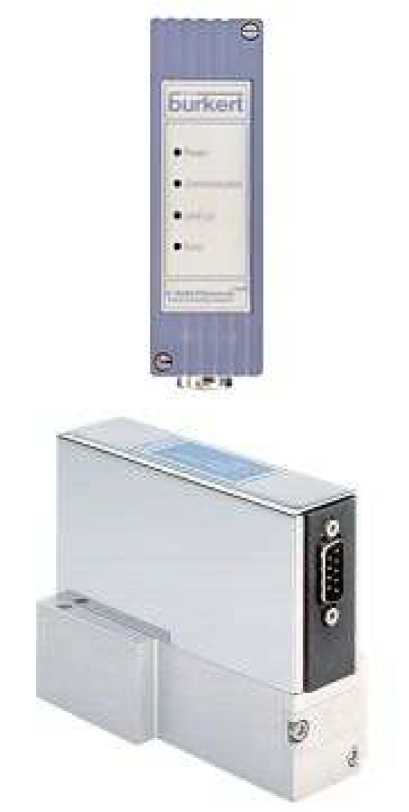

Рисунок 1 - Расходомер модификация 8700 Рисунок 2- Расходомер модификация
8701
Рисунок 3 - Расходомер модификация 8702 Рисунок 4 - Расходомер модификация
8703
Таблица 1
|
8700 |
8701 |
8702 |
8703 | |
|
Рабочая среда |
Газ | |||
|
Диапазон измерений массового расхода газа, Qnom, м3/час |
от 0,0006 до 0,6 |
от 0,0012 до 4,8 | ||
|
Потребляемая мощность, Вт |
5 | |||
|
Диапазон рабочего давления, МПа. |
1 | |||
|
Диапазон температур окружающей среды, °С |
от - 10 до +50 | |||
|
Пределы основной относительной погрешности измерений массового расхода, от измеренного значения, % |
± 1,5 |
± 0,8 | ||
|
Пределы дополнительной погрешности от диапазона измерений, % |
± 0,3 | |||
|
Повторяемость, % |
± 0,1 | |||
|
Линейность, % |
± 0,1 | |||
|
Интервал осреднения расхода, не более, с |
3 |
0,3 | ||
|
Температура рабочей среды, °С |
от -10 до +70 | |||
|
Напряжение питания постоянного тока, В |
24 | |||
|
Выходной сигнал
|
от 0 до 20; от 4 до 20; от 0 до 5; от 0 до 10 600 |
RS485 (c адаптером RS232) | ||
|
Габаритные размеры, не более, мм |
107 х 115,5 х 35,5 |
115х137, 5х37 |
107х81,5х 35,5 | |
|
Масса, не более, кг |
0,75 |
0,5 |
1,0 |
0,5 |
