Номер по Госреестру СИ: 45764-10
45764-10 pH-метры/измерители окислительно-восстановительного потенциала
(8202)
Назначение средства измерений:
рН-метры/измерители окислительно-восстановительного потенциала 8202 (далее -рН-метры/измерители) предназначены для измерений значения рН или окислительновосстановительного потенциала (ОВП) жидкостей (чистых и загрязненных).

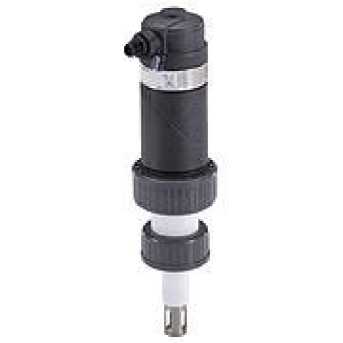

Внешний вид.
pH-метры/измерители окислительно-восстановительного потенциала
Рисунок № 1

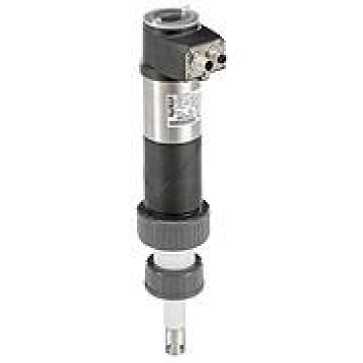

Внешний вид.
pH-метры/измерители окислительно-восстановительного потенциала
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.07.2025
Номер записи -
ID в реестре СИ - 356778
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
рН-метр "Burkert SAS"8202, рН 8202, нет модификации, нет данных, Измеритель ОВП 8202, без модификации, pH-метры/измерители окислительно-восстановительного потенциала 8202, pH-метр 8202, pH Burket 8202, 8202 (с электродами), 8202, 2020,
Производитель
Изготовитель - Фирма "Burkert SAS"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 427
Выдано извещений - 6
Кол-во периодических поверок - 265
Кол-во средств измерений - 155
Кол-во владельцев - 22
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 3070 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№589 от 2021.04.27 О продлении срока действия утвержденных типов средств измерений
Наличие аналогов СИ: pH-метры/измерители окислительно-восстановительного потенциала (8202)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45764-10 pH-метры/измерители окислительно-восстановительного потенциала (8202) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
27453-16 pH-метры (МАРК-902) ООО "Взор" (РОССИЯ г.Нижний Новгород) |
|
45764-10 pH-метры/измерители окислительно-восстановительного потенциала (8202) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
70831-18 Анализаторы промышленные комбинированные ("ЛИДЕР") Общество с ограниченной ответственностью "Научно-производственное предприятие "ТЕХНОПРИБОР" (ООО "НПП "ТЕХНОПРИБОР") (РОССИЯ г. Москва) |
|
45764-10 pH-метры/измерители окислительно-восстановительного потенциала (8202) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
34127-07 pH-метры (ЭКСПЕРТ-pH) Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт") (РОССИЯ г. Москва) |
Все средства измерений Общество с ограниченной ответственностью "Эконикс-Эксперт" (ООО "Эконикс-Эксперт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39082-10 27.04.2025 |
Расходомеры-дозаторы, 8025 (мод. 8035) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
3 года |
|
45762-10 20.07.2025 |
Кондуктометры, 8222 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45763-10 17.07.2021 |
Датчики электропроводности, 8221 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45764-10 20.07.2025 |
pH-метры/измерители окислительно-восстановительного потенциала, 8202 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
45765-10 01.08.2015 |
Кондуктометры, 8225 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45902-10 01.08.2015 |
Вычислители многофункциональные, 8620 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45903-10 27.04.2025 |
Вычислители расхода, 8626 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45904-10 01.08.2015 |
Датчики давления, 8311 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45905-10 27.04.2025 |
Преобразователи расхода, 8026 (мод. 8036) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45906-10 01.08.2015 |
Датчики температуры, 8400 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45907-10 27.04.2025 |
Расходомеры массовые, 8700 (мод. 8701, 8702, 8703) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
45908-10 30.06.2021 |
Датчики давления, 8323 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45909-10 27.04.2025 |
Счетчики жидкости турбинные, 8011, 8012 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
45910-10 27.04.2025 |
Расходомеры жидкости ультразвуковые, 8081 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
4 года |
|
45911-10 27.04.2025 |
Расходомеры газа массовые, 8006 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
55109-13 30.08.2029 |
Расходомеры, 8030 (мод. 8030-HT, 8020) Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
56893-14 28.01.2024 |
Контроллеры многофункциональные, 8619 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ |
2 года |
|
65087-16 09.09.2026 |
Кондуктометры, 8228 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
1 год |
|
75033-19 24.05.2024 |
Расходомеры газа, 8711, 8712, 8713, 8741, 8742, 8745 и 8746 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
3 года |
|
75557-19 17.07.2024 |
Расходомеры, 8098 Фирма "Burkert SAS" (ФРАНЦИЯ ) |
ОТ МП |
4 года |
Кто поверяет pH-метры (ЭКСПЕРТ-pH)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ООО "ЭРИС" (1314) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 16 | 2 | 0 | 15 | 2 | 16 | 0 | 15 | |
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 1 | 1 | 2 | 0 | 2 | 0 | 2 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 5 | 1 | 0 | 6 | 5 | 1 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 32 | 16 | 0 | 32 | 0 | 32 | 0 | 32 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 8 | 2 | 6 | 0 | 8 | 2 | 6 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 35 | 0 | 4 | 0 | 35 | 0 | 4 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПК МЕДИАНА-ФИЛЬТР" (RA.RU.312282) | 20 | 16 | 0 | 0 | 16 | 16 | 0 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 4 | 0 | 3 | 2 | 4 | 0 | 3 | ||
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 12 | 1 | 11 | 0 | 7 | 1 | 6 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 42 | 0 | 42 | 0 | 42 | 0 | 42 | ||
| ФБУ «Астраханский ЦСМ» (RA.RU.311475) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ в Липецкой области" (62) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Научно-производственная компания Медиана-Фильтр" (RA.RU.312282) | 18 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 14 | 0 | 14 | 0 | 14 | 0 | 14 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 12 | 3 | 0 | 12 | 0 | 0 | 0 | 0 | |
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 31 | 7 | 2 | 29 | 2 | 31 | 2 | 29 | |
| ООО "СНЭМА-СЕРВИС" (RA.RU.312260) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 23 | 15 | 15 | 8 | 0 | 23 | 15 | 8 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311348) | 6 | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 53 | 0 | 53 | 0 | 53 | 0 | 53 |
Стоимость поверки pH-метры (ЭКСПЕРТ-pH)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
2158 | 2214 |
|
ФБУ Белгородский ЦСМ Белгородская область |
2106 | 2214 |
|
ФБУ Брянский ЦСМ Брянская область |
1951 | 2214 |
|
ФБУ Брянский ЦСМ Брянская область |
2129 | 2214 |
|
ФБУ Владимирский ЦСМ Владимирская область |
1919 | 2214 |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации типографским способом и на корпус прибора методом штемпелевания.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «рН-метры/измерители окислительно-восстановительного потенциала 8202. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к рН-метрам/измерителям окислительно-восстановительного потенциала 8202
ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
ГОСТ 22729-84 «Анализаторы жидкостей ГСП. Общие технические условия».
ГОСТ 8.120-99 «ГСИ. Государственная поверочная схема для средств измерений рН».
Техническая документация фирмы-изготовителя «Burkert S.A.S.», Франция.
Поверка
Поверкаосуществляется по документам Р 50.2.036-2004 «ГСИ. рН-метры и ионометры. Методика поверки» и МП 45764-10 «рН-метр/измеритель окислительно-восстановительного потенциала 8202. Методика поверки», утвержденному ГЦИ СИ ОАО ФНТЦ «Инверсия» 15 марта 2010 г.
Основные средства поверки:
-
- буферные растворы - рабочие эталоны рН 2-го или 3-го разрядов, приготовленные по ТУ 2642-001-42218836-96 из стандарт-титров по ГОСТ 8.135-2004;
-
- контрольные растворы, воспроизводящие шкалу значений окислительновосстановительных потенциалов по ГОСТ 8.450-81.
Испытательный центр
ОАО ФНТЦ "Инверсия"Юрид.адрес: 107031, Р.Москва, ул.Рождественка, 27
Телефон: +7 (495) 6084785, факс: +7 (495) 6084785, E-mail: inversl @yandex.ru
рН-метры/измерители ОВП 8202 (далее - измерители) состоят из измерительного преобразователя с дисплеем (съемным), комбинированного электрода для измерения рН или электрода для измерения ОВП, и температурного датчика Pt1000 для автоматической температурной компенсации измеряемых значений рН или ОВП.
Измерители могут изготавливаться в различных вариантах исполнения:
-
- одноканальное (один аналоговый выход 4-20 мА);
-
- двухканальное (два аналоговых выхода 4-20 мА).
Прибор в одноканальном исполнении имеет три программируемых выхода: два транзисторных выхода и один 2-х-проводной токовый выход; в двухканальном исполнении -четыре программируемых выхода: два транзисторных и два 3-х проводных токовых выхода.
Рис.1. Фотография внешнего вида рН-метров/измерителей окислительно-восстановительного потенциала 8202.
Метрологические характеристики рН-метров/измерителей окислительновосстановительного потенциала 8202 приведены в таблице 1.
Таблица 1
|
Характеристики |
Исполнение | |
|
одноканальное |
двухканальное | |
|
Диапазон измерений рН: - электронный блок |
от минус 2 до плюс 16 рН или от минус 580 до плюс 580 мВ | |
|
- электроды |
Таблица 2 | |
|
Пределы допускаемой абсолютной погрешности измерений рН (электронный блок), мВ |
± 0,02 или 0,5 |
± 0,02 или 0,5 |
|
Диапазон измерений ОВП, мВ |
от минус 2000 до плюс 2000 | |
|
Пределы допускаемой абсолютной погрешности измерений ОВП (электронный блок), мВ |
± 3 | |
|
Диапазон измерений температуры контролируемой среды, °С |
от минус 20 до плюс 100 (гайки из ПВДФ): | |
|
от 0 до 50 (фитинг ПВХ) | ||
|
от 0 до 80 (фитинг 11П) | ||
|
от минус20 до плюс 100 (фитинг ПВДФ, нерж сталь) | ||
|
от 0 до 50 (гайка из ПВХ с фитингом ПВХ, ПВДФ) | ||
|
Таблицы А.3.1, А.3.2 | ||
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
± 1 | |
|
Предел допускаемой дополнительной погрешности измерений УЭП при изменении температуры окружающего воздуха в пределах рабочих условий на каждые 10 °С, % |
± 0,2 (электронный блок) | |
|
Компенсация температуры |
Авто (встроенный Pt1000), эталонная темп 25 °С | |
|
Давление контролируемой среды, бар |
Таблицы 2, 3 | |
|
Потребляема ток/мощность, мА/В-А, не более |
25/0,9 |
5/0,2 |
|
Аналоговый сигнал постоянного тока пропорциональный измеряемой рН и ОВП, мА |
от 4 до 20 | |
|
Г абаритные размеры, мм, не более |
340x75x118 | |
|
Масса, кг, не более |
0,9 | |
Лист № 2 Всего листов 5
Основной комплект:
- рН-метр/измеритель ОВП 8202;
- съемный дисплей-программатор (в том числе по заказу);
- держатель электродов ;
- руководство по эксплуатации;
- методика поверки;
- паспорт ;
- руководство по монтажу фитинга S022 на русском языке.
По отдельному заказу:
- электроды рН/ ОВП;
-
- фитинг с наружной резьбой G1/";
-
- кабельный разъем М12 (для одноканального исполнения);
-
- кабельный разъем и кабельная розетка М12 (для двухканального исполнения);
-
- глухая крышка с уплотнением;
-
- уплотнение для электрода;
-
- уплотнение для держателя электродов;
-
- раствор для хранения электродов;
-
- комплект растворов для очистки электродов;
-
- буферные растворы рН=4, 7, 10 (±0,02 рН);
-
- буферный раствор ОВП=475 мВ (±5,0 мВ).
Условия эксплуатации:
- температура окружающей среды при эксплуатации, °С
электронный блок от минус 10 до плюс 60
электроды от 0 до 60
- температура окружающей среды при хранении, ° С
электронный блок от минус 20 до плюс 70
электроды от 4 до 30
- относительная влажность без конденсации влаги при темпера - 85
туре 35 °С, не более, %
- напряжение питание от источника постоянного тока, В
от 14 до 36
исполение одноканальное
Условия эксплуатации (температура и давление анализируемой жидкости) зависят от исполнения комбинированного рН-электрода и ОВП-электрода (таблицы 2 и 3).
Таблица 2
|
Исполнение |
LOGOTRODЕ |
UNITRODE |
CERATROD |
PLASTRODE |
FLATRODE |
|
Материал корпуса |
Стекло |
Пластик | |||
|
Материал мембраны |
- |
- |
Стеклокерамика | ||
|
Материал электрода |
Платина, серебро | ||||
|
Контролируемая среда |
Чистая |
Загрязненная |
С высоким давлением и расходом |
Чистая |
Загрязненная |
|
Электролит |
Полимер |
Полимер |
Гель |
Полимер |
Гель |
|
Количество диафрагм |
1 |
2 |
3 |
1 |
1 |
|
Диапазон измерений, рН |
от 2 до 14 |
от 0 до 14 | |||
|
Температура контролируемой среды, °С |
от минус 10 до плюс 60 |
от 0 до 130 |
от минус 10 до плюс 40 |
от 0 до 80 | |
|
Давление контро-ли-руемой среды, бар |
от 0 до 6 |
от 0 до 16 |
от 0 до 6 | ||
Таблица 3
|
Исполнение |
LOGOTRODE |
UNITRODE PLUS |
FLATRODE | |
|
Материал корпуса |
Стекло |
Пластик | ||
|
Материал мембраны |
- |
Стеклокерамика | ||
|
Материал электрода |
Платина | |||
|
Контролируемая среда |
Чистая |
Чистая, загрязненная, среда с низкой электропроводностью |
Загрязненная | |
|
Электролит |
Полимер |
Гель | ||
|
Количество диафрагм |
1 |
2 |
1 | |
|
Диапазон измерений, мВ |
от минус 2000 до плюс 2000 | |||
|
Температура контролируемой среды, °С |
от минус 10 до плюс 50 |
от 0 до 130 |
от 0 до 80 | |
|
Давление контролируемой среды, бар |
от 0 до 6 |
от 0 до 4 | ||
