Номер по Госреестру СИ: 45910-10
45910-10 Расходомеры жидкости ультразвуковые
(8081)
Назначение средства измерений:
Расходомеры жидкости ультразвуковые 8081 (далее - расходомеры)
предназначены для измерения расхода жидкости.
Внешний вид.
Расходомеры жидкости ультразвуковые
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на фирменную табличку прибора методом наклейки и титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
изложены в документе «Расходомер жидкости ультразвуковой 8081. Руководство по эксплуатации».
Лист № 3 Всего листов 3
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к расходомерам жидкости ультразвуковым 8081
-
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
-
2. ГОСТ 28723-90 «Расходомеры скоростные, электромагнитные и вихревые. Общие технические требования и методы испытаний».
-
3. Техническая документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу МП 45910-10 «Расходомеры жидкости ультразвуковые 8081, изготовитель фирма «Burkert S.A.S.», Франция. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в 2010 г.
Основное поверочное оборудование:
- поверочная расходомерная установка с погрешностью не более ±0,5 %.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Расходомеры реализуют измерение расхода посредством измерения разности времени прохождения ультразвуковых импульсов по направлению и против потока.
Два ультразвуковых датчика, работающих в передающем и приемном режимах, установлены на входе и выходе прибора.
По измеренному расходомером времени прохождения импульса в прямом и обратном направлении определяется расход прошедшей через трубопровод жидкости.

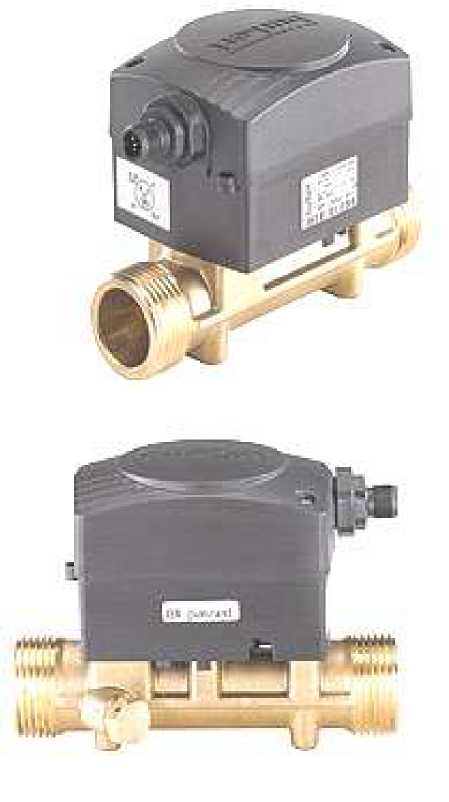

Рисунок 1 - Фотографии общего вида
Таблица 1
Диаметр трубопровода, Ду, мм |
15 |
15 |
20 |
25 |
25 |
Максимальный расход, Qmax, м3/ч |
1,2 |
3,0 |
4,92 |
6,96 |
12 |
Минимальный расход, Qmin, м3/ч |
0,0036 |
0,006 |
0,0096 |
0,036 |
0,06 |
Пределы допускаемой относительной | |||||
погрешности измерений объема, %, в | |||||
диапазоне расходов: | |||||
от 0,02 Qmax до Qmax |
± 2,0 | ||||
от 0,005 Qmax до 0,02 Qmax |
± 10,0 | ||||
Воспроизводимость, % |
± 1,0 | ||||
Температура рабочей среды, °С |
от +5 до +90 | ||||
Рабочее давление, МПа |
1,6 | ||||
Условия эксплуатации: | |||||
- температура окружающей среды, ° С |
от +5 до +55 | ||||
- относительная влажность воздуха,(без | |||||
конденсации), % |
80 | ||||
Подсоединение к трубопроводу |
резьбовое | ||||
Выходной сигнал |
Аналоговый 4 |
- 20 мА, импульсный | |||
Класс защиты |
IP 65 | ||||
Напряжение питания, В |
от 12 до 36 | ||||
Габаритные размеры, не более, мм |
90 х 65,5 х 76,5 | ||||
Масса, не более, кг |
1,35 |
