Программное обеспечение

Программное обеспечение контроллеров позволяет выполнять следующие функции:

• - преобразование измеренных выходных сигналов первичных преобразователей расхода, давления, температуры и других преобразователей с выходными сигналами напряжения, силы тока, частоты или импульсными сигналами в значения инженерных величин;

• - вычисление объемного расхода и объема природного газа, приведенных к стандартным условиям, либо других текучих сред методом переменного перепада давления с использованием стандартных диафрагм в соответствии с ГОСТ 8.586.2, ISO 5167-2;

• - приведение объемного расхода природного газа в рабочих условиях, измеренного турбинными, ультразвуковыми, вихревыми и другими объемными расходомерами в объемный расход и объем газа при стандартных условиях в соответствии с ПР 50.2.019, AGA7, AGA9, СТО Газпром 5.2;

• - приведение к стандартным условиям объема и плотности нефти, нефтепродуктов, жидких углеводородных сред по результатам измерений расходомеров (массовых, турбинных, ультразвуковых преобразователей расхода) и счетчиков жидкости в соответствии с ГОСТ Р 8.595;

• - проведение порогового контроля и обработки (усреднение и нормировка) результатов анализа компонентного состава природного газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;

- вычисление физико-химических показателей (коэффициента сжимаемости, вязкости, плотности, скорости звука, показателя адиабаты, теплоты сгорания, числа Воббе) природного газа в соответствии с ГОСТ 30319.0 - ГОСТ 30319.3, ISO 6976, VDI/VDE 2040, AGA8, AGA10, GRI 1991;

• - вычисление коэффициентов сжимаемости и объемного расширения для нефти, нефтепродуктов, газового конденсата и жидких углеводородов в соответствии с API 12.2.1, 12.2.1M, API 12.2.2, API 12.2.2M, API 11.2.4, API 2540, GPA TP 15/16/25/27;

• - расчет и корректировка плотности жидких УВС при рабочих условиях в соответствии с Газпром СТО5.9 (Приложение Б);

• - вычисление массы нефти и нефтепродуктов, жидких углеводородных сред по результатам прямого или косвенного методов динамических измерений расходомерами и плотномерами в соответствии с ГОСТ Р 8.595, Р 50.2.040.

Таблица 1 - Идентификационные данные программного обеспечения

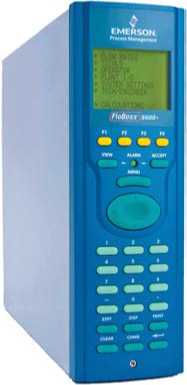

Рисунок 1 - Внешний вид контроллера FloBoss модели S600, S600+.

Знак утверждения типа

наносят на титульный лист руководства по эксплуатации типографским способом в верхнем левом углу, на боковую панель контроллера в центре методом наклеики.

Контроллер расхода FLOBOSS™ S600. Руководство по эксплуатации. Контроллер расхода FLOBOSS™ S600+. Руководство по эксплуатации.

Нормативные и технические документы

Поверка

осуществляется по документу «Инструкция. Государственная система обеспечения единства измерений. Контроллеры измерительные FloBoss модели S600, S600+ фирмы «Emerson Process Management Ltd». Методика поверки», утвержденному ГЦИ СИ ФГУП ВНИИР 25 марта 2011 г.

Перечень основных средств поверки (эталонов):

- магазин сопротивлений Р4831, сопротивление до 111111,1 Ом, класс точности 0,02/2-10-6;

- калибратор-измеритель унифицированных сигналов эталонный ИКСУ-2000А, диапазон воспроизведения токового сигнала от 0 до 25 мА, пределы допускаемой абсолютной погрешности в режиме воспроизведения токового сигнала ±0,003 мА, по ТУ4381-031-13282997-00;

- калибратор постоянного напряжения и тока П320, диапазон измерений 0-10 В, 0-100 мА, погрешность в режиме воспроизведения напряжения 0,0014 %;

- генератор сигналов низкочастотный ГЗ 110, диапазон воспроизведения частот от

0,01 до 1999999,99 Гц, пределы допускаемой относительной погрешности ±0,5*10-7 %;

• - счетчик импульсов с диапазоном частот входных сигналов от 1 Гц до 100 кГц, пределы допускаемой абсолютной погрешности ±1 импульс на 10000 импульсов;

• - частотомер электронно-счетный ЧЗ-38

• - делитель частоты Ф5093, диапазон частот от 10 Гц до 10 МГц по ТУ 25-04- 3084-76;

• - термометр ртутный, диапазон измерений от 0 до 50 °С, цена деления 0,1 °С по ГОСТ 28498;

• - барометр-анероид БАММ-1, диапазон измерений от 80 до 106,7 кПа, цена деления шкалы 100 Па по ТУ25-11.15135.

Допускается применение других средств измерений, обеспечивающих определение и контроль метрологических характеристик поверяемого контроллера с требуемой точностью.

Изготовитель

Заявитель

Испытательный центр
