Принцип действия контроллеров основан на измерении и преобразовании сигналов ультразвуковых объемных расходомеров, потокового газового хроматографа, измерительных преобразователей давления, температуры и перепада давления в информацию об измеряемых параметрах газа с последующим вычислением расхода и количества газа по ГОСТ 8.611-2013, ГОСТ 8.586.1-2005 и ГОСТ 8.586.5-2005 и представлением информации на дисплее контроллера, подключенном принтере или на дисплее подключенного персонального компьютера.

Входные сигналы поступают в контроллеры через каналы ввода/вывода (аналоговые, дискретные или цифровые каналы передачи данных (HART, другие)). По полученным сигналам контроллеры с помощью заложенного в них программного обеспечения производят вычисления необходимых для учета и управления параметров.

Вычислительным центром контроллеров являются один основной процессор и несколько вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей точкой. Это обеспечивает требуемую точность при выполнении математических операций, а целостность результирующих данных обеспечивается хранением нарастающих счетчиков в ячейках памяти с тройным резервированием (Tri-reg format).

На передней панели контроллеров располагаются жидкокристаллический дисплей с подсветкой, 29-кнопочная клавиатура для локального управления контроллером и ввода данных, а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура обеспечивают возможность просмотра данных и конфигурационных параметров непосредственно на месте установки контроллера и могут быть настроены для работы с конкретным объектом.

Контроллеры обеспечивает выполнение следующих функций:

• - измерение, преобразование и регистрация входных аналоговых сигналов силы постоянного тока от 4 до 20 мА, аналоговых сигналов напряжения постоянного тока от 1 до 5 В, дискретных и цифровых сигналов;

• - вычисление объемного расхода (объема) газа, приведенного к стандартным условиям по ГОСТ 2939-63, методом переменного перепада давления при применении стандартных сужающих устройств (диафрагмы) в соответствии с ГОСТ 8.586.1-2005, ГОСТ 8.586.2-2005 и ГОСТ 8.586.5-2005;

• - приведение объемного расхода газа в рабочих условиях, измеренного ультразвуковыми объемными расходомерами, в объемный расход и объем газа,

приведенных к стандартным условиям по ГОСТ 2939-63, в соответствии с ГОСТ 8.611-2013;

- управление и обмен данными с подчиненными устройствами по цифровым каналам связи (газовый хроматограф, ультразвуковые объемные расходомеры);

- автоматическое отображение, регистрация и контроль измерительной и технологической информации;

- расчет часовых и суточных расходов;

- хранение архивов измеренных и вычисленных параметров;

- сигнализация при отказе первичных преобразователей (датчиков) или при выходе измеряемых параметров за установленные пределы, при срабатывании внутренних контуров самодиагностики;

- применение паролей для исключения несанкционированного вмешательства и ошибочных действий персонала;

- формирование базы данных;

- ведение журнала аварийных и технологических сообщений;

- вывод информации на принтер и ее передачу в системы более высокого уровня по имеющимся интерфейсам связи.

Контроллеры имеют интерфейсы связи RS232/RS485 и Ethernet для обмена данными с периферийным оборудованием и/или с системой более высокого уровня. Поддерживаются протоколы Modbus и TCP/IP.

Контроллеры содержат несколько типов памяти для хранения информации. Энергонезависимая память EPROM - для хранения операционной системы прибора, включая все функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash память - для резервного хранения конфигурации прибора. Энергонезависимая SRAM (с батарейной подпиткой)  - для хранения текущей

конфигурации прибора и архивных данных. DRAM - для временного хранения информации.

Дополнительно, встроенный Web-Server позволяет осуществлять контроль и диагностику контроллера и подключенного оборудования при помощи персонального компьютера с установленным Internet Explorer.

Внешний вид контроллеров приведен на рисунке 1.

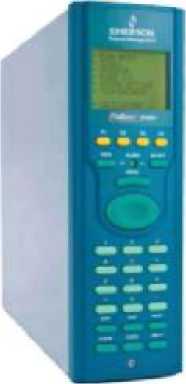

Рисунок 1 - Внешний вид контроллера FloBoss модели S600

Комплектность контроллеров представлена в таблице 3.

Таблица 3 - Комплектность контроллеров

контроллеров представлены в таблице 2.

Таблица 2 - контроллеров
