Сведения о средстве измерений: 81438-21 Контроллеры измерительные FloBoss S600+

Номер по Госреестру СИ: 81438-21
81438-21 Контроллеры измерительные FloBoss S600+
(FloBoss S600+)

Назначение средства измерений:
Контроллеры измерительные FloBoss модели S600+ (далее - контроллеры) предназначены для измерений и преобразований электрических сигналов измерительных преобразователей температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным значениям расхода, массы и объема нефти в составе системы обработки информации системы измерений количества и показателей качества нефти.

сертификация программного обеспечения

Общие сведения

Дата публикации - 18.04.2021
Срок свидетельства -
Номер записи - 180682
ID в реестре СИ - 1387476
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Нет модификации, мод. S600+, мод. FloBoss S600+, FloBoss, мод. S600+, FloBoss, мод. S600, FloBoss мод. S600+, FloBoss S600+,

Производитель

Изготовитель - Фирма "Emerson Process Management Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Челябинск - административный центр области, столица Южного Урала. Город был основан в 1736 году. Первоначально на его месте стояла Челябинская крепость, охранявшая путь из Зауралья в Оренбург.

В Челябинске проживает 1,093 миллиона человек. Город занимает 9-е место среди городов-"миллионеров" Российской Федерации. Расстояние от Челябинска до Москвы составляет 1776 км.

Челябинск - крупный промышленный центр. В городе развиты предприятия металлургии и машиностроения, суммарная доля которых в общем объеме промышленного производства составляет более 60%. Челябинск - один из крупнейших производителей металла в России, 43% отечественных ферросплавов производится на предприятиях города. Также хорошо развиты приборостроение, легкая и пищевая промышленность.

Металлургическая промышленность Челябинска представлена тремя крупными предприятиями: металлургическим комбинатом ("Мечел"), выпускающим кокс, чугун, прокат и другую продукцию; электрометаллургическим заводом, крупнейшим в стране производителем ферросплавов; цинковым заводом - флагманом цветной металлургии, одним из крупнейших лидеров по производству цинка.

Второй по значимости отраслью, широко представленной в Челябинске, является машиностроение. Инструментальный завод специализируется на производстве высококачественного измерительного инструмента. Тракторный завод "Уралтрак" производит колесную и гусеничную дорожно-строительную технику. Автоматизированный механический завод является производителем оборонной продукции. Завод "Прибор" занимается производством приборов контроля давления для космической техники и военно-морского флота. Завод "Теплоприбор" - крупнейшее приборостроительное предприятие в России. Радиозавод "Полет" - предприятие по производству радиоаппаратуры для нужд военной и гражданской авиации.

Химические предприятия и заводы Челябинска: угольная компания и химико-фармацевтический завод.

Отчет "Анализ рынка поверки в Челябинске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 60
Выдано извещений - 0
Кол-во периодических поверок - 60
Кол-во средств измерений - 9
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 395 дн.

Наличие аналогов СИ: Контроллеры измерительные FloBoss S600+ (FloBoss S600+)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
81438-21 Контроллеры измерительные FloBoss S600+ (FloBoss S600+)
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
82808-21 Комплексы измерительно-вычислительные ("ЗОДИАК")
Общество с ограниченной ответственностью Инженерно-производственная фирма "Турбулент" (ООО ИПФ "Турбулент") (РОССИЯ г. Омск)

Все средства измерений Общество с ограниченной ответственностью Инженерно-производственная фирма "Турбулент" (ООО ИПФ "Турбулент")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
38623-08
01.10.2013
Контроллеры измерительные, FloBoss S600
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
38623-11
19.07.2016
Контроллеры измерительные, FloBoss мод. S600, S600+
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
49949-12

Система измерений объемного расхода и объема газа и фильтрации в составе Южного узла отбора и учета газа Сахалина 2 (СИРОГ), Нет данных
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
51356-12

Система измерений объемного расхода и объема природного газа в составе Северного узла отбора и учета газа в Боатасино, Нет данных
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
2 года
60296-15

Контроллеры измерительные, FloBoss мод. S600
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
2 года
81438-21

Контроллеры измерительные FloBoss S600+, FloBoss S600+
Фирма "Emerson Process Management Ltd." (СОЕДИНЕННОЕ КОРОЛЕВСТВО )
ОТ
МП
1 год

Современная Пермь - крупный промышленный центр на востоке европейской части России и третий по величине город в стране после Москвы и Санкт-Петербурга (799,68 кв. км).

Градообразующей осью Перми исторически является река Кама, приток Волги и главная река Западного Урала. Вдоль берегов Камы город протянулся на 70 км, уступая по длине только Санкт-Петербургу и Сочи.

Пермь - один из крупнейших промышленных центров страны. Ведущими отраслями экономики города являются машиностроение, нефте- и газопереработка, электроэнергетика, химия и нефтехимия, пищевая промышленность, деревообработка и полиграфия.

Пересечение трансконтинентальных автомобильных, железнодорожных и воздушных линий делает Пермь значительным транспортным узлом и логистическим центром Урала. Кама - пятая по длине река в Европе. Водный путь по Каме приведет вас в направлении пяти морей - Азовского, Черного, Каспийского, Белого и Балтийского. Автолюбители могут добраться до Перми по федеральной трассе Москва-Чита. Международный аэропорт Большое Савино осуществляет регулярные авиаперевозки по России и за рубеж, имеет пограничные и таможенные службы.

Отчет "Анализ рынка поверки в Перми" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Пермь.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Комплексы измерительно-вычислительные ("ЗОДИАК")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
(RA.RU.311406)
РСТ
  • Нет модификации
  • 3 0 3 0 3 0 3
    ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
    (RA.RU.311228)
    РСТ
  • FloBoss S600+
  • 4 0 4 0 4 0 4
    ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ"
    (RA.RU.311483)
    РСТ
  • FloBoss, мод. S600+
  • FloBoss, мод. S600
  • 9 0 9 0 9 0 9
    ФБУ "ПСКОВСКИЙ ЦСМ"
    (RA.RU.311507)
    РСТ
  • мод. S600+
  • мод. FloBoss S600+
  • 6 0 6 0 6 0 6
    ФБУ "ЯРОСЛАВСКИЙ ЦСМ"
    (RA.RU.311391)
    РСТ
  • FloBoss S600+
  • мод. FloBoss S600+
  • FloBoss мод. S600+
  • 12 0 12 0 12 0 12
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)
    РСТ
  • Нет модификации
  • 19 5 0 19 0 19 0 19
    ФБУ "ПРИМОРСКИЙ ЦСМ"
    (RA.RU.311500)
    РСТ
  • FloBoss S600+
  • 4 0 4 0 4 0 4
    ФБУ "ТЮМЕНСКИЙ ЦСМ"
    (RA.RU.311499)
    РСТ
  • FloBoss S600+
  • 3 3 0 3 0 0 0 0

    Стоимость поверки Комплексы измерительно-вычислительные ("ЗОДИАК")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан
    13498 13498

    Программное обеспечение

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    LinuxBinary.app

    Номер версии (идентификационный номер) ПО

    06.25/25

    Цифровой идентификатор ПО

    1990

    Алгоритм вычисления цифрового идентификатора

    CRC16

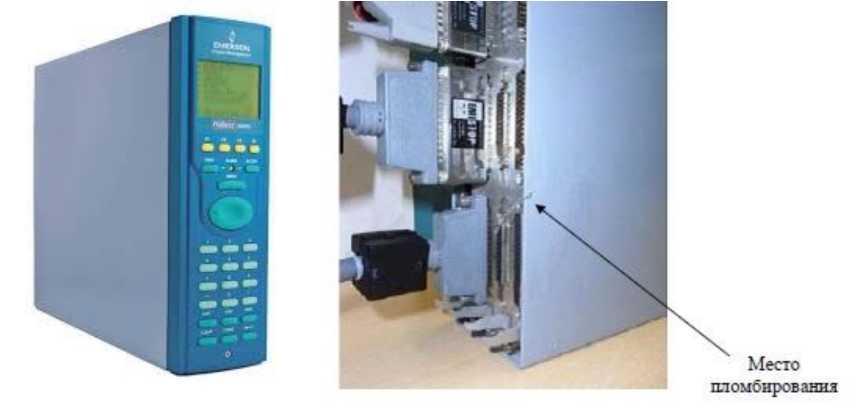

    Рисунок 1 - Общий вид контроллера и схема пломбировки от несанкционированного доступа
