31077-12 Преобразователи измерительные напряжения переменного тока
(EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV)
Назначение средства измерений:
Преобразователи измерительные напряжения переменного тока EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 ИЕ, EMBSIN 221 UEV (далее - преобразователи) предназначены для измерения и преобразования напряжения переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение, пропорциональные среднеквадратическому значению напряжения входного переменного тока.
Внешний вид.
Преобразователи измерительные напряжения переменного тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится наклейкой на лицевую поверхности преобразователя и на первую страницу руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным напряжения переменного тока EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UE, EMBSIN 221 UEVГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия";
Документация фирмы-изготовителя.
Изготовитель
Фирма MBS AG, ГерманияАдрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
e-mail: info@mbs-ag.com WEB: www.mbs-ag.com
Заявитель
ООО ЭТК «Джоуль», Россия,Адрес: 111141, г.Москва, ул. Электродная, д. 2, стр.12, офис 305а.
Тел./факс (495) 363-18-67
e-mail: mail@joule.ru WEB: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия преобразователей состоит в масштабном преобразовании напряжения входного переменного тока входным трансформатором напряжения, выпрямлении напряжения вторичной обмотки детектором средних значений для EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, и истинных среднеквадратических значений для EMBSIN 221 ЦЕ, EMBSIN 221 UEV. Выходные сигналы детекторов преобразуются в сигналы интерфейсов «токовая петля» 0..5, 0..10, 0..20, 4..20 мА и униполярное напряжение 0..10, 2..10 В, а также сигналы постоянного напряжения и тока других диапазонов, оговариваемых при заказе преобразователя. Для EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U они пропорциональны среднеквадратическому значению напряжения синусоидального входного переменного тока, для EMBSIN 221 ПЕ, EMBSIN 221 UEV - его истинному среднеквадратическому значению.
Преобразователь содержит трансформатор напряжения, детектор, интерфейсные схемы и стабилизированный источник питания.
Питание преобразователей EMBSIN 120U, EMBSIN 120 UV осуществляется от источника измеряемого напряжения, остальных преобразователей - от внешнего источника переменного или постоянного тока.
Конструктивно преобразователи состоят из трансформатора напряжения и печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на монтажную 35 мм DIN-рейку.
Преобразователи являются функционально и конструктивно законченными ремонтируемыми изделиями, и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Преобразователи предназначены для работы в составе измерительных и управляющих систем.

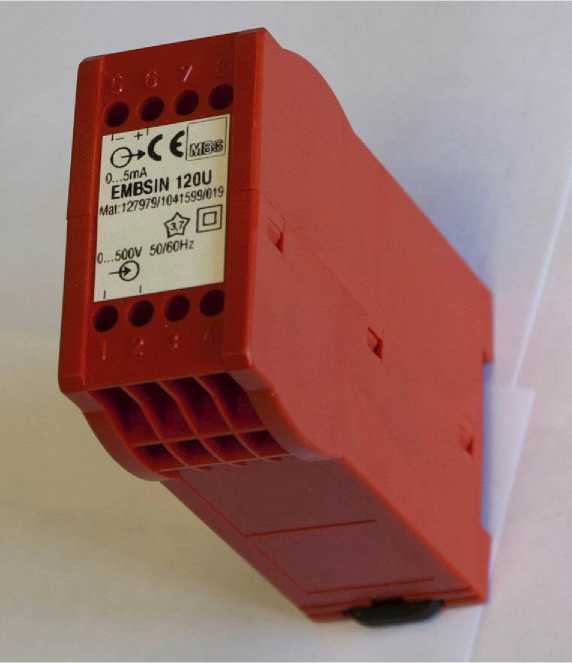

Фотография преобразователя представлена на рисунке 1.
Рисунок 1.
Таблица 1. Метрологические характеристики
Величина |
Значение |
Верхние границы диапазонов преобразования EMBSIN 120 U, EMBSIN 120 UV EMBSIN 221 UEV(2) |
от 20 до 500 В |
EMBSIN 121 U |
от 20 до 600 В |
EMBSIN 221 UE(1) |
от 20 до 690 В |
Отношение нижней границы диапазона преобразования к верхней границе, % - c питанием от измеряемого сигнала (EMBSIN 120 U, EMBSIN 120 UV) |
15 |
- c внешним питанием (EMBSIN 121 U, EMBSIN 221 UE, EMBSIN 221 UEV) |
0 |
Диапазон частот преобразуемых токов, Гц EMBSIN 120 U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UEV |
45-65 |
EMBSIN 221 UE |
45-65 или 350-450 |
Допустимые кратность и время перегрузки по вход- |
1,2-неограниченно; |
ному току относительно верхнего предела |
2,0-1с |
Типы и диапазоны выходных сигналов, (интерфейс «токовая петля» - мА, интерфейс напряжение - В) EMBSIN 120 U, EMBSIN 120 UV |
0..5,0..10,0..20 мА |
EMBSIN 121 U, EMBSIN 221 UE |
0..20, 4..20 мА; 0..10 В или по заказу |
EMBSIN 221 UEV |
0..20, 4..20 мА; 0..10, 2..10 В или по заказу |
Предел допускаемой основной абсолютной погрешности преобразования на частоте 50 Гц от верхних границ диапазонов преобразования, % не более |
± 0,5 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры в интервале рабочих температур на каждые ±10° С, % |
± 0,2 |
Характеристики выходных сигналов. | |
Интерфейс «токовая петля» | |
Максимальное сопротивление нагрузки в зависимости | |
от тока выхода на верхней границе диапазона измерения Ion (мА), Ом |
15/Ion |
Максимальный ток при перегрузке по входу, мА |
34 |
Максимальное напряжение под нагрузкой, В |
15 |
Пульсации, размах не более, % |
1 |
Интерфейс «униполярное напряжение» | |
Минимальное сопротивление нагрузки в зависимости от напряжения выхода на верхней границе диапазона измерения UoNCb), кОм: EMBSIN 121 U, EMBSIN 221 UEV |
Uon/20 |
EMBSIN 221 UE |
Uon/2 |
Максимальный ток под нагрузкой, мА EMBSIN 121 U, EMBSIN 221 UEV |
20 |
EMBSIN 221 UE |
2 |
Пульсации, размах не более, % |
1 |
Время установления рабочего режима не более, мин. |
5 |
Время установления выходного сигнала не более, с |
0,3 |
Время непрерывной работы не менее, ч |
Неограниченно |
Напряжение внешнего питания, В EMBSIN 120 U, EMBSIN 221 UE |
отсутствует |
EMBSIN 121 U переменный ток (50/60 Гц) |
24, 110, 115, 120, 230, 400 (±15%) |
EMBSIN 101 I постоянный ток |
24 (-15/+33%) |
EMBSIN 221 UE перем. ток (40..400 Гц)/пост. ток |
24...65 или 85...230 |
EMBSIN 221 UEV переменный ток |
57, 100, 230, 400, 500 (±15%) |
EMBSIN 221 UEV перем. ток (40..70 Гц)/ пост. ток |
40...276/24...300 |
Потребляемая мощность цепи измеряемого тока не более, ВА EMBSIN 120 U |
2,5 |
EMBSIN 120 UV |
2 |
EMBSIN 121 U |
0,005хи, где IN - верхняя граница диапа- |
зона измерения, А | |
EMBSIN 221 UE |
1 |
EMBSIN 221 UEV |
0,5 |
Потребляемая мощность внешнего питания не более, EMBSIN 121 U, EMBSIN 221 UE |
3 В^А (перем. ток); 1,5 Вт (пост. ток) |
EMBSIN 221 UEV |
3 ВА |
Электрическая прочность изоляции 50 Гц/ 1 мин, В |
4000 |
|
500 |
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 |
Г абаритные размеры, не более, мм EMBSIN 120 U, EMBSIN 121 U |
35 х112 х70 |
EMBSIN 120 UV, EMBSIN 221 UEV |
45 х 105 х 75 |
EMBSIN 221 UE |
70 х 112 х 70 |
Масса не более, г EMBSIN 120 U |
260 |
EMBSIN 120 UV |
250 |
EMBSIN 121 U |
280 |
EMBSIN 221 UE |
300 |
EMBSIN 221 UEV |
300 |
Примечания: (1) модель EMBSIN 221 UE имеет потенциометр для регулировки верхней границы диапазона в пределах ± 15 %.
(2) модель EMBSIN 221 UEVдопускает специальное исполнение с индивидуальной передаточной характеристикой, заданной кусочно-линейной функцией, содержащей до 5 промежуточных точек.
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном -10.. .+55 ° С;
Относительная влажность до 75 % при 25 °С;
Атмосферное давление 650...800 мм рт. ст.;
По устойчивости к условиям транспортирования соответствует группе «3» ГОСТ 22261-94; Наработка на отказ 100 000 часов;
Срок службы не менее 10 лет.
