Номер по Госреестру СИ: 31082-12
31082-12 Преобразователи измерительные силы переменного тока
(EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV)
Назначение средства измерений:
Преобразователи измерительные силы переменного тока EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV (далее -преобразователи) предназначены для измерения и преобразования силы переменного тока в гальванически изолированные от входа сигналы аналоговых интерфейсов «токовая петля» и униполярное напряжение, пропорциональные среднеквадратическому значению силы входного переменного тока.
Внешний вид.

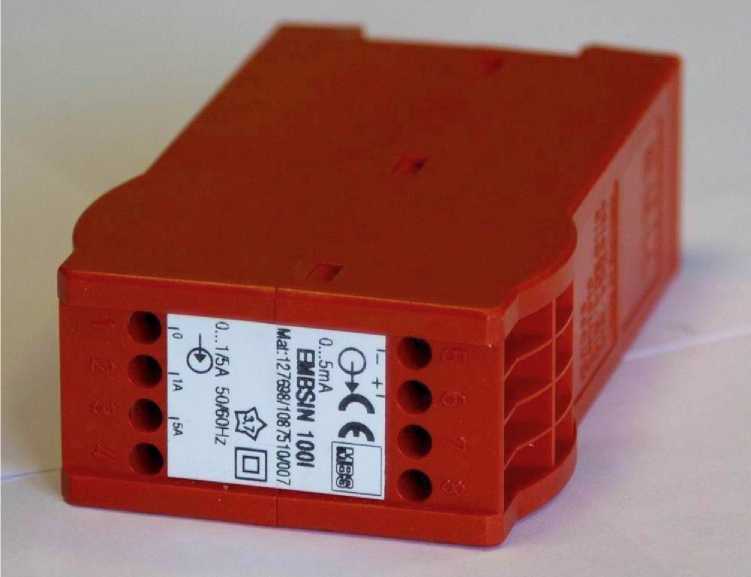

Преобразователи измерительные силы переменного тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится наклейкой на лицевую поверхность преобразователя и на первую страницу паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным силы переменного тока EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV.
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия";
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется согласно МИ 1570-86 «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Изготовитель
Фирма MBS AG, Германия
Адрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
e-mail: info@mbs-ag.com WEB: www.mbs-ag.com
Заявитель
ООО ЭТК «Джоуль», Россия,Адрес: 111141, г.Москва, ул. Электродная, д. 2, стр.12, офис 305а.
Тел./факс (495) 363-18-67
e-mail: mail@joule.ru WEB: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия преобразователей состоит в преобразовании
среднеквадратических значений силы входного переменного тока в сигналы аналоговых интерфейсов с выходом по току и напряжению.
После масштабного преобразования сигнала силы входного переменного тока входным трансформатором тока, он детектируется и одновременно преобразуется в сигналы интерфейсов «токовая петля» 0..5, 0..10, 0..20, 4..20 мА и униполярное напряжение 0..10, 2..10 В, а также сигналы постоянного напряжения и тока других диапазонов, оговариваемых при заказе преобразователя.
В преобразователях EMBSIN 201 IE, EMBSIN 201 IEV используется детектор истинных среднеквадратических значений и выходные сигналы пропорциональны истинному среднеквадратическому значению силы тока. В остальных моделях используются детекторы средних значений, а выходные сигналы пропорциональны среднеквадратическому значению силы тока, вычисленному по измеренному среднему значению для синусоидальной формы сигнала.
Преобразователь содержит трансформатор тока, первичная обмотка которого может иметь вывод для переключения диапазона преобразования, детектор, интерфейсные схемы и стабилизированный источник питания.
Питание различных модификаций преобразователей осуществляется от источника измеряемого тока, или от внешнего источника переменного или постоянного тока.
Конструктивно преобразователи состоят из трансформатора тока и печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи EMBSIN могут крепиться на монтажную 35 мм DIN-рейку.
Преобразователи являются функционально и конструктивно законченными ремонтируемыми изделиями, и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Фотография преобразователей представлена на рисунке 1.
Рисунок 1
В комплект поставки входят преобразователь и паспорт.
Таблица 1. Метрологические характеристики
Величина |
Значение |
Верхние границы диапазонов преобразования, А EMBSIN 100 I, EMBSIN 201 IE(1) EMBSIN 100 IV EMBSIN 101 I EMBSIN 201 IEV(2) |
1 и 5 или 1,2 и 6 от 1 до 7,5 от 0,8 до 1,2 или от 4 до 6 от 0,2 до 6 |
Отношение нижней границы диапазона преобразования к верхней границе, %
|
15 0 |
Диапазон частот преобразуемых токов, Гц EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IEV EMBSIN 201 IE |
45-65 45-65 или 350-450 |
Допустимые кратность и время перегрузки по входному току относительно верхнего предела: EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 201 IE EMBSIN 101 I, EMBSIN 201 IEV |
1,2-неограниченно; 20-1 с 2-неограниченно; 20-1 с |
Типы и диапазоны выходных сигналов, (интерфейс «токовая петля» - мА, интерфейс напряжение - В) EMBSIN 100 I, EMBSIN 100 IV EMBSIN 101 I, EMBSIN 201 IE EMBSIN 201 IEV |
0..5,0..10,0..20 мА 0..20, 4..20 мА; 0..10 В или по заказу 0..20, 4..20 мА; 0..10, 2..10 В или по заказу |
Предел допускаемой основной абсолютной погрешности преобразования на частоте 50 Гц от верхних границ диапазонов преобразования, % не более |
± 0,5 |
Пределы допускаемой дополнительной погрешности, вызванной изменением температуры в интервале рабочих температур на каждые 10° С, % |
± 0,2 |
Характеристики выходных сигналов. | |
Интерфейс «токовая петля» | |
Максимальное сопротивление нагрузки в | |
зависимости от тока выхода на верхней границе диапазона измерения ION (мА), Ом |
15/Ion |
Максимальный ток при перегрузке по входу, мА |
34 |
Максимальное напряжение под нагрузкой, В |
15 |
Пульсации, размах не более, % |
1 |
Интерфейс «униполярное напряжение» Минимальное сопротивление нагрузки в зависимости | |
от напряжения выхода на верхней границе диапазона измерения Ио^В), кОм: EMBSIN 101 I, EMBSIN 201 IEV |
Uon/20 |
EMBSIN 201 IE |
Uon/2 |
Максимальный ток под нагрузкой, мА EMBSIN 101 I, EMBSIN 201 IEV |
20 |
EMBSIN 201 IE |
2 |
Пульсации, размах не более, % |
1 |
Время установления рабочего режима не более, мин. |
5 |
Время установления выходного сигнала не более, с |
0,3 |
Время непрерывной работы не менее, ч |
Неограниченно |
Напряжение внешнего питания, В EMBSIN 100 I, EMBSIN 201 IE |
отсутствует |
EMBSIN 101 I переменный ток (50/60 Гц) |
24, 110, 115, 120, 230, 400 (±15%) |
EMBSIN 101 I постоянный ток |
24 (-15/+33%) |
EMBSIN 201 IE перем. ток (40..400 Гц)/пост. ток |
24...65 или 85...230 |
EMBSIN 201 IEV переменный ток |
57, 100, 230, 400, 500 (±15%) |
EMBSIN 201 IEV перем. ток (40..70 Гц)/ пост. ток |
40...276/24...300 |
Потребляемая мощность цепи измеряемого тока не более, ВА EMBSIN 100 I |
2,5 |
EMBSIN 100 IV |
2 |
EMBSIN 101 I |
0,005хIN, где IN - верхняя граница |
диапазона измерения, А | |
EMBSIN 201 IE |
1 |
EMBSIN 201 IEV |
0,5 |
Потребляемая мощность внешнего питания не более, EMBSIN 101 I, EMBSIN 201 IE |
3ВА(перем. ток); 1,5Вт (пост. ток) |
EMBSIN 201 IEV |
3ВА |
Электрическая прочность изоляции 50 Гц/ 1 мин, В - активных цепей и питания на корпус |
4000 |
- питания на выходы интерфейсов. |
500 |
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 |
Габаритные размеры, не более, мм EMBSIN 100 I, EMBSIN 101 I |
35 x112 x70 |
EMBSIN 100 IV, EMBSIN 201 IEV |
45 x 105 x 75 |
EMBSIN 201 IE |
70 x 112 x 70 |
Масса не более, г EMBSIN 100 I |
270 |
EMBSIN 100 IV |
250 |
EMBSIN 101I |
195 |
EMBSIN 201 IE |
250 |
EMBSIN 201 IEV |
300 |
Примечания: (1) модель EMBSIN 201 IE имеет потенциометр для регулировки верхней границы диапазона в пределах ± 15 %.
(2) модель EMBSIN 201 IEV допускает специальное исполнение с индивидуальной передаточной характеристикой, заданной кусочно-линейной функцией, содержащей до 5 промежуточных точек.
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном -10.. .+55 ° С;
Относительная влажность до 75 % при 25 °С;
Атмосферное давление 650...800 мм рт. ст.;
По устойчивости к условиям транспортирования соответствует группе «3» ГОСТ 22261-94; Наработка на отказ 100 000 часов;
Срок службы не менее 10 лет.
