Номер по Госреестру СИ: 49988-12
49988-12 Трансформаторы тока измерительные
(KSU, SUSK, ESUSK)
Назначение средства измерений:
Трансформаторы тока измерительные KSU, SUSK, ESUSK моделей KSU2, KSU3, SUSK3, SUSK4, SUSK5, SUSK6, SUSK7, SUSK8, ESUSK2, ESUSK3, ESUSK4, ESUSK5, ESUSK6, ESUSK7, ESUSK8 (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам (счетчикам электрической энергии) в сетях напряжений 0,4 кВ.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1

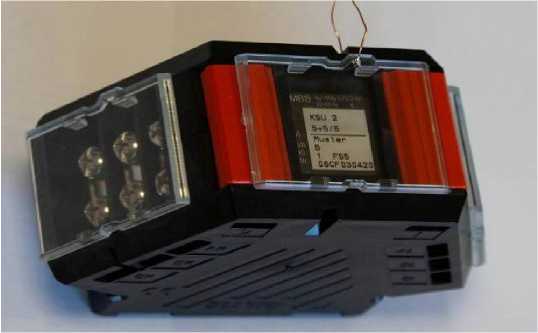

Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным KSU, SUSK, ESUSKГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Изготовитель
Фирма «MBS AG» , Германия
Адрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
E-mail: mbs@stromwandl.er.de;
Сайт: www. stromwandler. de
Заявитель
ООО «ЭТК» ДЖОУЛЬ»
Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14.
Тел. 363-18-67, e-mail: mail@joule.ru;
Сайт: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Трансформаторы тока KSU, SUSK ESUSK для технического и коммерческого учета являются масштабными преобразователями и служат для суммирования электрического тока. Трансформаторы включают от 2 до 8 первичных обмоток для подключения к приборам (измерительным трансформаторам тока) с выходом 1 или 5 А. К каждой из первичной обмоток трансформаторов тока измерительных KSU, SUSK, ESUSK подключается по одной вторичной обмотке измерительных трансформаторов одинакового номинала. На вторичной обмотке трансформаторов тока измерительных KSU, SUSK, ESUSK моделируется измерительный сигнал пропорциональный сумме токов первичных обмоток. Такие схемы включения используются, например, для учета электроэнергии двух и более потребителей одним счетчиком или для управления установками компенсации реактивной мощности работающими в параллельных секциях, питающихся одновременно от нескольких силовых трансформаторов.
Трансформаторы выполнены в изолирующем корпусе из самогасящегося термопластика. Модели трансформаторов различаются количеством первичных обмоток, диапазоном токов, классом точности, мощностью обмоток, а также габаритными размерами. Трансформаторы снабжены клеммными колодками. Клеммники имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи. Крышки для трансформаторов KSU, SUSK поставляются по заказу а для ESUSK по умолчанию.
Трансформаторы являются неремонтируемыми изделиями и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Общий вид трансформатора приведен на рисунке 1.
В таблице 1 представлены варианты маркировки трансформаторов Таблица 1
Тип |
Количество первичных обмоток |
Номинальный первичный ток I1, А |
KSU 2 1+1 |
2 |
1 |
KSU 2 5+5 |
2 |
5 |
KSU 3 1+1+1 |
3 |
1 |
Тип |
Количество первичных обмоток |
Номинальный первичный ток I1; А |
KSU 3 5+5+5 |
3 |
5 |
SUSK 3 1+1+1 |
3 |
1 |
SUSK 3 5+5+5 |
3 |
5 |
SUSK 4 1+1+1+1 |
4 |
1 |
SUSK 4 5+5+5+5 |
4 |
5 |
SUSK 5 1+1+1+1+1 |
5 |
1 |
SUSK 5 5+5+5+5+5 |
5 |
5 |
SUSK 6 1+1+1+1+1+1 |
6 |
1 |
SUSK 6 5+5+5+5+5+5 |
6 |
5 |
SUSK 7 1+1+1+1+1+1+1 |
7 |
1 |
SUSK 7 5+5+5+5+5+5+5 |
7 |
5 |
SUSK 8 1+1+1+1+1+1+1+1 |
8 |
1 |
SUSK 8 5+5+5+5+5+5+5+5 |
8 |
5 |
ESUSK 3 1+1+1 |
3 |
1 |
ESUSK 3 5+5+5 |
3 |
5 |
ESUSK 4 1+1+1+1 |
4 |
1 |
ESUSK 4 5+5+5+5 |
4 |
5 |
ESUSK 5 1+1+1+1+1 |
5 |
1 |
ESUSK 5 5+5+5+5+5 |
5 |
5 |
ESUSK 6 1+1+1+1+1+1 |
6 |
1 |
ESUSK 6 5+5+5+5+5+5 |
6 |
5 |
ESUSK 7 1+1+1+1+1+1+1 |
7 |
1 |
ESUSK 7 5+5+5+5+5+5+5 |
7 |
5 |
ESUSK 8 1+1+1+1+1+1+1+1 |
8 |
1 |
ESUSK 8 5+5+5+5+5+5+5+5 |
8 |
5 |
Место для пломбирования
Рисунок 1 - Общий вид трансформаторов моделей KSU, SUSK, ESUSK
приведены в таблицах 2,3 и 4.
Таблица 2
KSU 2 1 KSU 3 | ||||||||
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Shom, В-А | |||||||
1 |
5;10;15 |
5;10;15;20;25;30 | ||||||
1 |
5;10;15 |
5;10;15;30 | ||||||
5 |
5;10;15 |
5;10;15;20;25;30 | ||||||
5 |
5:10:15 |
5:10:15:30 | ||||||
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
Номинальные вторичные токи I2, 1 или 5 А | ||||||||
Номинальное первичное напряжение U1, 0,72, кВ | ||||||||
Номинальная частота fH0M, 50 или 60 Гц | ||||||||
Габаритные размеры 127х57х93,5 мм | ||||||||
Масса 1,2 кг |
Таблица 3
ESUSK 2 |
esusk 3 |
ESUSK 4 |
ESUSK 5 |
esusk 6 |
ESUSK 7 |
ESUSK 8 | |
Номинальные первичные токи I1; А |
Номинальные вторичные нагрузки Shom, В-А | ||||||
1 или 5 |
5; 10 | ||||||
1 или 5 |
5; 10 | ||||||
1 или 5 |
5; 10 | ||||||
1 или 5 |
5; 10 | ||||||
1 или 5 |
5; 10 | ||||||
1 или 5 |
5; 10 | ||||||
1 или 5 |
5; 10 | ||||||
Класс точности |
02 | ||||||
Номинальные вторичные токи I2, 5 А | |||||||
Номинальное первичное напряжение U1, 0,72 кВ | |||||||
Номинальная частота fH0M, 50 или 60 Гц | |||||||
Г абаритные размеры. 156х65х140мм | |||||||
Масса 1,42 кг |
Таблиц 4
SUSK 3 |
SUSK 4 |
SUSK 5 |
SUSK 6 |
1 SUSK 7 |
1 SUSK 8 | |||||||
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки 8ном, В-А | |||||||||||
1 |
5; 10; 15; 30 | |||||||||||
5 |
5;10;15 |
5;10;15;30 | ||||||||||
1 |
5; 10;15; 25; 30 | |||||||||||
5 |
5;10;15 |
5;10;5;25;30 | ||||||||||
1 |
5; 10; 15; 30 | |||||||||||
5 |
5;10;15 |
5; 10;15;30 | ||||||||||
1 |
5;10;15;30 | |||||||||||
5 |
5; 10;10 |
5;10;15;30 | ||||||||||
1 |
5; 10; 15; 30 | |||||||||||
5 |
5;10;15 |
5; 10;15;30 | ||||||||||
1 |
5; 10; 15; 30 | |||||||||||
5 |
5;10;15 |
5;10;15;30 | ||||||||||
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
Номинальные вторичные токи ] |
2, 1 или 5 А | |||||||||||
Номинальное первичное напряжение U1, 0,72 кВ | ||||||||||||
Номинальная частота Гном, 50 или 60 Гц | ||||||||||||
Г абаритные размеры: |
156х65х140 мм | |||||||||||
Масса 1,42 кг |
Лист № 5 Всего листов 6 Коэффициент безопасности вторичных обмоток для измерения Кб- 5;
Рабочие условия эксплуатации:
-температура от минус 5 до плюс 40 °С;
-
- относительная влажность 80 % (при 25 °С);
-
- атмосферное давление от 650 до 800 мм рт. ст.
Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет
