Назначение средства измерений:
Трансформаторы тока измерительные однофазные KBR, моделей KBR 18 и KBR 32 (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи измерительным приборам и приборам учета в электрических сетях 0,4 кВ.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным KBRГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ±
0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Изготовитель
Фирма «MBS AG» , Германия
Адрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21 E-mail: mbs@stromwandl.er.de; Сайт: www.stromwandler.de
Заявитель
ООО "ЭТК "ДЖОУЛЬ"
Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14.
Тел. 363-18-67, e-mail: mail@joule.ru; Сайт: www.joule.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМС » . Номер аттестата аккредитации 30004-08 от 27.06.2008 г.Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из размыкаемого магнитопровода с отверстием для первичной обмотки и вторичной обмотки, намотанной на магнитопровод, Вся конструкция помещена в пластиковый изолирующий корпус. Через отверстие магнитопровода пропускается шина или кабель служащие первичной обмоткой трансформатора. Для удобства монтажа магнитопровод сделан разъемным. Крепление трансформатора осуществляется на проводник, служащий первичной обмоткой, с помощью пластиковых зажимов. Клеммники вторичной обмотки имеют гибкие выводы, запаянные в корпус. Благодаря такому решению пломбировка трансформаторов не требуется.
Модели трансформаторов различаются диапазоном первичного тока, мощностью вторичной нагрузки, а также габаритными размерами. Выпускается модификация трансформатора, оснащенная встроенным преобразователем с выходным сигналом 0..333 мВ переменного тока.
Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90
Общий вид трансформатора приведен на рисунке 1.

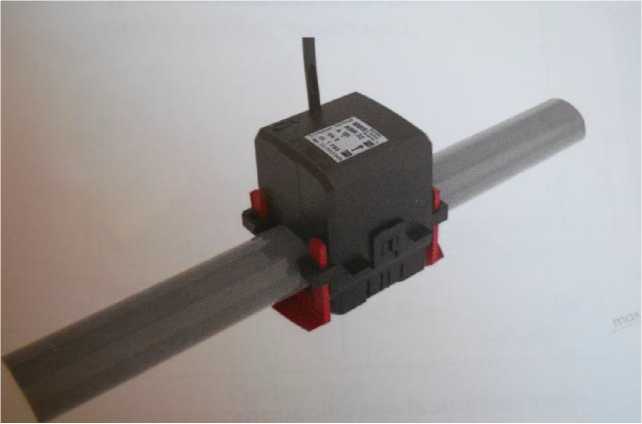

Рисунок 1 - Общий вид трансформатор KBR
Таблица 1 -
KBR 18 | ||
Номинальные первичные токи, А |
Номинальные вторичные нагрузки S№M, В-А | |
50 |
1,0 | |
75 |
1,0 | |
100 |
1,25 | |
125 |
1,5 | |
150 |
2,0 | |
200 |
1,0 |
3,0 |
250 |
1,5 |
4,0 |
Класс точности |
1 |
3 |
Номинальный вторичный ток, А |
1 или 5 | |
Номинальное первичное напряжение U1, кВ |
0,66 | |
Номинальная частота f Гц |
50 или 60 | |
Отверстие для первичной цепи, мм |
0 18,5 | |
Г абаритные размеры, мм |
41,6x64,5x67,3 | |
Масса, кг |
0,35 | |
KBR 32 | ||
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки S№M, В-А | |
100 |
2,5 | |
125 |
3,0 | |
150 |
3,0 | |
200 |
5,0 | |
250 |
5,0 | |
300 |
5,0 |
- |
400 |
5,0 |
- |
500 |
5,0 |
- |
600 |
5,0 |
- |
Класс точности |
1 |
3 |
Номинальный вторичный ток, А |
1 или 5 | |
Номинальное первичное напряжение U1, кВ |
0,66 | |
Номинальная частота Гном |
50 или 60 Гц | |
Отверстие для первичной цепи, мм |
0 32,5 | |
Габаритные размеры, мм |
59,2х96,4х89,2 | |
Масса, кг |
0,5 |
Коэффициент безопасности вторичных обмоток для измерения Кб -5
Рабочие условия эксплуатации:
от минус 5 до плюс 40
80 (при 25 °С)
от 650 до 800
-
- температура, °С
-
- относительная влажность, %
-
- атмосферное давление, мм рт. ст. Наработка на отказ 400 000 часов; Срок службы не менее 30 лет.
