Номер по Госреестру СИ: 51398-12
51398-12 Трансформаторы тока
(ASG)
Назначение средства измерений:
Трансформаторы тока ASG (далее - трансформаторы), моделей ASG 106, ASG 123 и ASG 210.3, предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам учета и/или устройствам защиты в электрических сетях 0,4 кВ.
Внешний вид.
Трансформаторы тока
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 28.09.2017
Номер записи - 141001
ID в реестре СИ - 363401
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "MBS AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№5 от 2004.07.20 О переносе срока введения национального стандарта Российской Федерации
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
Наличие аналогов СИ: Трансформаторы тока (ASG)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "MBS AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
31076-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, SWMU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31077-12 18.01.2022 |
Преобразователи измерительные напряжения переменного тока, EMBSIN 120U, EMBSIN 120 UV, EMBSIN 121 U, EMBSIN 221 UF, EMBSIN 221 UEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31079-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, NMC Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31080-12 18.01.2022 |
Преобразователи измерительные, фазового угла, разности фазовых углов и коэффициента мощности, EMBSIN 271G (преобразователи фазового угла), EMBSIN 271GD (преобразователи разности фазовых углов) и EMBSIN 281G (преобразователи коэффициента мощности) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31081-12 18.01.2022 |
Преобразователи измерительные мощности переменного тока, EMBSIN 351P и EMBSIN 361Q Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31082-12 18.01.2022 |
Преобразователи измерительные силы переменного тока, EMBSIN 100 I, EMBSIN 100 IV, EMBSIN 101 I, EMBSIN 201 IE, EMBSIN 201 IEV Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
31084-12 18.01.2022 |
Преобразователи измерительные частоты переменного тока и разности частот переменного тока, EMBSIN 241 F, EMBSIN 241 FV (преобразователи частоты) и EMBSIN 241 FD (преобразователи разности частот) Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ |
5 лет |
|
48803-11 21.12.2021 |
Трансформаторы тока измерительные, KBU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
49019-12 18.01.2022 |
Трансформаторы тока измерительные, AS, ASK, EAS, EASK, ASKD, EASKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
49311-12 17.02.2022 |
Трансформаторы тока измерительные, ASR, EASR, ASRD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
49475-12 10.03.2022 |
Трансформаторы тока измерительные, WSK, EWSK, WSKD, EWSKD Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
49988-12 25.04.2022 |
Трансформаторы тока измерительные, KSU, SUSK, ESUSK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
50462-12 30.05.2022 |
Трансформаторы тока защитные, SASR, SASK Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
50465-12 30.05.2022 |
Трансформаторы тока измерительные, CTB Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
51366-12 28.09.2017 |
Трансформаторы тока измерительные, KBR Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
51398-12 28.09.2017 |
Трансформаторы тока, ASG Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
72667-18 27.09.2024 |
Трансформаторы тока измерительные, ASK, KSU Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
84965-22 25.03.2027 |
Трансформаторы тока измерительные, CTB-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
8 лет |
|
84996-22 30.03.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85212-22 08.04.2027 |
Трансформаторы тока разъемные измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85213-22 08.04.2027 |
Трансформаторы тока измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85319-22 18.04.2027 |
Трансформаторы тока суммирующие измерительные, Обозначение отсутствует Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85348-22 20.04.2027 |
Преобразователи измерительные силы переменного тока, NMC-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85349-22 20.04.2027 |
Преобразователи измерительные, EMBSIN-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
|
85337-22 20.04.2027 |
Преобразователи переменного тока, SWMU-R Фирма "MBS AG" (ГЕРМАНИЯ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (ASG)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Трансформаторы тока (ASG)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформатора методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведений нет.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ASGГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия». Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 "Трансформаторы тока. Методика поверки". Основные средства поверки: регулируемый источник тока РИТ-5000 (диапазон выходного тока от 2 до 5000 А), трансформатор тока измерительный лабораторный ТТИ-5000.5 (номинальные значения первичного тока от 5 до 5000 А, номинальный вторичный ток 5 А, кл. т. 0,05), прибор сравнения КНТ-05 (пределы измерений токовой и угловой погрешности: (0,2; 2,0; 20) %, (20; 200; 2000) мин., пределы основной абсолютной погрешности ± (0,001 ± 0,03 •А) %, ± (0,1 ± 0,05^А) мин.), магазин нагрузок МР3027 (номинальный ток 5 А, пределы допускаемого значения основной погрешности нагрузки от их номинального значения ± 4%).
Лист № 5 Всего листов 5
Изготовитель
Фирма «MBS AG» , ГерманияАдрес: Eisbachstrafte 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21 E-mail: mbs@stromwandl.er.de;
Сайт: www. stromwandler. de
Заявитель
ООО "ЭТК "ДЖОУЛЬ"Адрес: 111141, Москва, Электродная ул., д.2, стр.12.13.14. Тел. 363-18-67, e-mail: mail@joule.ru;
Сайт: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформаторов состоит в преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки и одной или нескольких вторичных обмоток, намотанных на магнитопровод. Трансформаторы могут иметь одну для ASG 210.3 или от одной до трех для ASG 106 и ASG 123 вторичных обмоток. Вся конструкция помещена в пластиковый корпус, обеспеченный местом его крепления на панель для ASG 106 или шину для ASG 123. Клеммники вторичной обмотки имеют гибкие выводы и запаяны в корпус. Благодаря такому решению трансформаторы тока не требуют пломбировки.
Через отверстие магнитопровода. при монтаже пропускается шина или кабель, играющие роль первичной обмотки.
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами.
Трансформаторы являются перемонтируемыми изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90

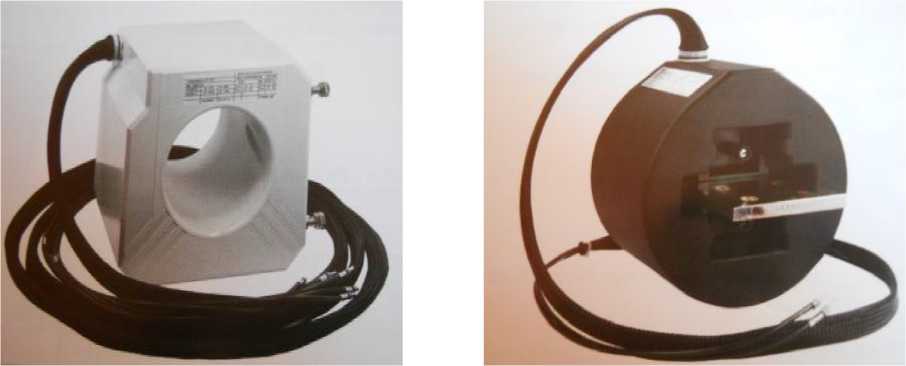

Общий вид моделей трансформаторов приведен на рисунке 1.
Рисунок 1 - Общий вид трансформаторов тока АSG
Таблица 1 - трансформаторов тока ASG
|
ASG 106 | |||||||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Shom, В-А | ||||||||||
|
50 |
- |
3,75 |
- |
5 |
- |
2,5 |
- |
- | |||
|
60 |
2,5 |
5 |
2,5 |
5 |
2,5 |
2,5 |
- |
- | |||
|
75 |
5 |
5 |
5 |
7,5 |
2,5 |
2,5 |
2,5 |
2,5 | |||
|
80 |
5 |
5 |
5 |
7,5 |
5 |
5 |
2,5 |
2,5 | |||
|
100 |
10 |
10 |
7,5 |
7,5 |
5 |
5 |
2,5 |
2,5 | |||
|
150 |
5 |
10 |
10 |
15 |
10 |
10 |
5 |
7,5 |
5 |
5 | |
|
200 |
5 |
7,5 |
15 |
15 |
25 |
25 |
25 |
10 |
10 |
7,5 |
7,5 |
|
250 |
7,5 |
10 |
20 |
20 |
30 |
30 |
30 |
15 |
15 |
7,5 |
7,5 |
|
300 |
7,5 |
10 |
20 |
20 |
30 |
30 |
30 |
15 |
15 |
10 |
10 |
|
400 |
10 |
15 |
20 |
20 |
30 |
30 |
30 |
20 |
20 |
10 |
10 |
|
500 |
15 |
15 |
30 |
30 |
30 |
30 |
30 |
20 |
20 |
15 |
15 |
|
600 |
15 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
20 |
20 |
|
750 |
15 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
20 |
20 |
|
800 |
15 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
20 |
20 |
|
1000 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
15 |
15 |
|
1200 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
15 |
15 |
|
1250 |
15 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
15 |
15 |
|
Класс точности |
0,2S |
0,2 |
0,5S |
0,5 |
1,0 |
5P |
10P |
5P |
10P |
5P |
10P |
|
Номинальная предельная кратность вторичной обмотки для защиты не менее, коэффициент безопасности вторичных обмоток для измерения не |
5 или 10 |
10 |
20 |
30 | |||||||
|
Номинальные вторичные токи I2, А |
1 или 5 | ||||||||||
|
Номинальное первичное напряжение U1, кВ |
0,66 | ||||||||||
|
Номинальная частота f Гц |
50 или 60 | ||||||||||
|
Отверстие для первичной цепи, мм |
0 106 | ||||||||||
|
Г абаритные размеры, мм |
190x190x50; 190x190x100; 190x190x170; 190x190x214 | ||||||||||
|
Масса, кг |
от 2 до 25 | ||||||||||
Продолжение таблицы 1.
|
ASG 123 | |||||||||||
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки 8ном, В-А | ||||||||||
|
500 |
5 |
5 |
20 |
20 |
30 |
10 |
10 |
5 |
5 |
2,5 |
2,5 |
|
600 |
10 |
15 |
15 |
15 |
30 |
15 |
15 |
5 |
5 |
2,5 |
2,5 |
|
750 |
10 |
15 |
30 |
30 |
30 |
15 |
15 |
7,5 |
7,5 |
2,5 |
2,5 |
|
800 |
10 |
15 |
30 |
30 |
30 |
15 |
15 |
7,5 |
7,5 |
2,5 |
2,5 |
|
1000 |
10 |
15 |
30 |
30 |
30 |
15 |
15 |
7,5 |
7,5 |
3,75 |
3,75 |
|
1200 |
10 |
15 |
30 |
30 |
30 |
15 |
15 |
7,5 |
7,5 |
3,75 |
3,75 |
|
1250 |
10 |
15 |
30 |
30 |
30 |
20 |
20 |
7,5 |
7,5 |
3,75 |
3,75 |
|
1500 |
15 |
20 |
30 |
30 |
30 |
20 |
20 |
7,5 |
7,5 |
3,75 |
3,75 |
|
1600 |
20 |
20 |
30 |
30 |
30 |
30 |
30 |
10 |
10 |
5 |
5 |
|
1800 |
20 |
25 |
30 |
30 |
30 |
30 |
30 |
10 |
10 |
5 |
5 |
|
2000 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
10 |
10 |
3,75 |
3,75 |
|
2500 |
30 |
30 |
30 |
30 |
30 |
20 |
20 |
7,5 |
7,5 |
2,5 |
2,5 |
|
3000 |
30 |
30 |
30 |
30 |
30 |
15 |
15 |
3,75 |
3,75 |
- |
- |
|
3200 |
30 |
30 |
30 |
30 |
30 |
15 |
15 |
2,5 |
2,5 |
- |
- |
|
4000 |
30 |
30 |
30 |
30 |
30 |
10 |
10 |
2,5 |
2,5 |
- |
- |
|
Класс точности |
0,2S |
0,2 |
0,5S |
0,5 |
1,0 |
5P |
10P |
5P |
10P |
5P |
10P |
|
Номинальная предельная кратность вторичной обмотки для защиты не менее, коэффициент безопасности вторичных обмоток для измерения не более |
5 или 10 |
10 |
20 |
30 | |||||||
|
Номинальные вторичные токи I2, А |
1 или 5 | ||||||||||
|
Номинальное первичное напряжение U1. (кВ) |
0,66 | ||||||||||
|
Номинальная частота f Гц |
50 или 60 | ||||||||||
|
Отверстие для первичной цепи, мм |
120x30; 30x120 | ||||||||||
|
Габаритные размеры, мм |
50x100x125 | ||||||||||
|
Масса не более, кг |
от 2 до 9 | ||||||||||
Продолжение таблицы 1.
|
ASG 210.3 | |
|
Номинальные первичные токи I1, А |
Номинальные вторичные нагрузки Sном, В-А |
|
50 |
1,0 |
|
60 |
1,0; 1,25 |
|
75 |
1,25; 1,5 |
|
80 |
1,25; 1,5 |
|
100 |
1,5; 2,5 |
|
125 |
1,5; 2,5; 3,75 |
|
150 |
1,5; 2,5; 3,75 |
|
200 |
1,5; 2,5; 5,0 |
|
250 |
2,5; 5,0; 7,5 |
|
300 |
2,5; 5,0; 7,5 |
|
Класс точности |
1,0 |
|
Коэффициент безопасности вторичных обмоток для измерения не более |
5 |
|
Номинальные вторичные токи I2, А |
1 или 5 |
|
Номинальное первичное напряжение U1; (кВ) |
0,66 |
|
Номинальная частота f,, Гц |
50 или 60 |
|
Отверстие для первичной цепи, мм |
0 21 |
|
Габаритные размеры, мм |
44x55,5x30 |
|
Масса, кг |
0,25 |
Климатическое исполнение и категория размещения У3 по ГОСТ 15150-69 Наработка на отказ 400 000 часов;
Срок службы не менее 30 лет.
