Номер по Госреестру СИ: 31081-12
31081-12 Преобразователи измерительные мощности переменного тока
(EMBSIN 351P и EMBSIN 361Q)
Назначение средства измерений:
Преобразователи измерительные мощности переменного тока EMBSIN 351P и EMBSIN 361Q (далее - преобразователи) предназначены для измерения и преобразования активной мощности трёхфазного переменного тока для EMBSIN 351P и реактивной - для EMBSIN 361Q в пропорциональные сигналы гальванически изолированных от входа аналоговых интерфейсов «токовая петля мА» и постоянное напряжение.

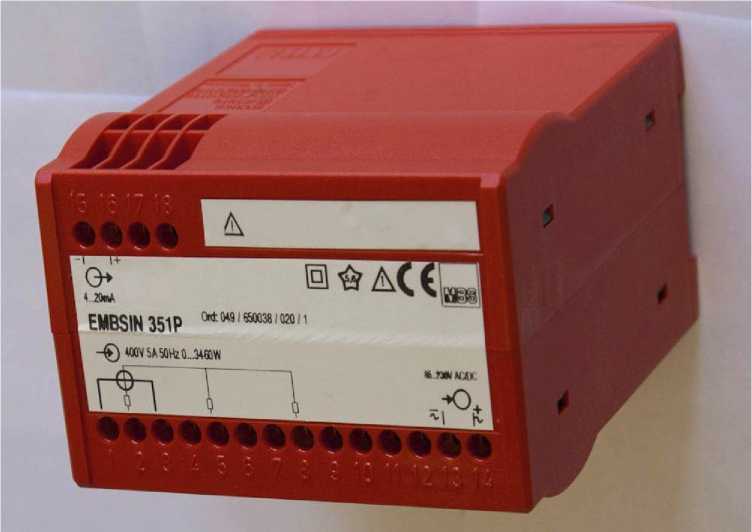

Внешний вид.
Преобразователи измерительные мощности переменного тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится наклейкой на лицевую поверхности преобразователя и на первую страницу паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным мощности переменного тока EMBSIN 351P и EMBSIN 361Q
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия";
Документация фирмы-изготовителя.
Поверка
Поверкаосуществляется согласно документу МП 31081-12 «Преобразователи измерительные мощности переменного тока EMBSIN 351P и EMBSIN 361Q. Методика поверки», утверждённому ФГУП «ВНИИМС» в мае 2011 года.
При поверке используются:
-
- калибратор переменного тока «Ресурс-К2»: основные метрологические характеристики приведены в таблице 2.1 Методики поверки на преобразователи.
-
- вольтметр универсальный В7-72:
-
- диапазон сила переменного тока 1 мкА.. .2 А;
-
- диапазон измеряемых напряжений 0,1 мкВ -1000 В;
-
- основная погрешность измерения: напряжения ± 0,007 %, тока ± 0,045 %.
- установка поверочная постоянного и переменного тока У-300:
-номинальное значение выходного постоянного: напряжения 0,15 - 1000 В, тока 0,1 - 300 А;
-
- номинальное значение выходного переменного: напряжения 0,5 - 1000 В, тока 0,1 -300 А;
-
- коэффициент нелинейных искажений выходного переменного напряжения, 2%;
-
- значение переменной составляющей выходного переменного напряжения, в зависимости от предела 0,03 - 10 В.
Изготовитель
Фирма MBS AG, ГерманияАдрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
e-mail: mb s@ stromwandl ef. de WEB: www.stromwandler.de
Заявитель
ООО ЭТК «Джоуль», Россия,Адрес: 111141, г.Москва, ул. Электродная, д. 2, стр.12, офис 305а.
Тел./факс (495) 363-18-67
e-mail: mail@joule.ru WEB: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия преобразователей состоит в измерении мощности каждой фазы путём умножения напряжения на силу тока широтно-импульсным методом, арифметического суммирования трех полученных значений и одновременного преобразовании суммы в сигналы аналоговых интерфейсов с выходом по току и напряжению.
Преобразователи моделей EMBSIN 351P и EMBSIN 361Q отличаются только используемыми при вычислении углом сдвига фаз между током и напряжением - 0° для активной (EMBSIN 351P) мощности, 90° - для реактивной (EMBSIN 361Q).
Преобразователи выпускаются на номинальные частоты 50 и 60 Гц и для симметричных и несимметричных активных и реактивных нагрузок с присоединением по 3 и 4 проводным схемам и различные диапазоны токов и напряжений интерфейсов (таблица 1).
Питание преобразователей осуществляется внутренним универсальным источником, который может получать энергию от измеряемого напряжения или внешнего источника переменного или постоянного тока.
Конструктивно преобразователи состоят из печатной платы с электронными схемами, размещенными в корпусе из изолирующего материала. Выводы сигналов интерфейсов, входы для измеряемых сигналов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на монтажную 35 мм DIN-рейку. Выпускается также вариант с корпусом MBS/SP3 для крепления на токовую шину.
Соединение с внешними цепями через зажимы с фиксацией винтами.
Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на монтажную 35 мм DIN-рейку.
Преобразователи являются функционально и конструктивно законченными ремонтируемыми изделиями, и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.
Преобразователи предназначены для работы в составе измерительных и управляющих систем.
Фотография преобразователей представлена на рисунке 1.

Рисунок 1
В комплект поставки входят: преобразователь, крепежная планка под винты, паспорт, методика поверки -1 шт. в один адрес.
Наименование параметра |
Значение параметра |
Номинальные частоты преобразуемых сигналов, Гц |
50 60 |
Диапазоны входных напряжений, В (номинальное значение указывается при заказе и используется для заводской калибровки коэффициента преобразования) |
115... 600 (нестандартное) |
Диапазон входных токов, А |
0...1 или 0...5 |
Допустимое время перегрузки, с
|
Неограниченно 1 (интервал 100 с) 1 (интервал 10 с) |
Направление преобразуемой мощности |
Однонаправленная (выход униполярный) Двунаправленная (выход биполярный) |
Пределы подстройки конечного значения диапазона преобразования |
Активной мощности 0,75... 1,3 Реактивной мощности 0,5... 1 |
Конечное значение выходного сигнала |
2,5 мА 5 мА 10 мА 20 мА 10 В |
Начальное значение выходного сигнала:
|
минус 100 % конечного значения; 0 % конечного значения; 20 % конечного значения. |
Предельные параметры нагрузки интерфейса напряжения:
|
± 40 30 |
Предельные параметры нагрузки интерфейса «токовая петля»:
|
± 15 1,3 |
Амплитуда пульсаций выходного сигнала, % |
± 1 |
Время установления показаний, с |
0,3 |
Время непрерывной работы |
Не ограничено |
Пределы основной абсолютной погрешности преобразования от измеряемой мощности (1), % не более |
± 0,5 |
Пределы дополнительной погрешности от изменения температуры в рабочих условиях, % |
± 0,25 |
Питание преобразователя: - постоянный и переменный ток; |
85...230 В |
- постоянный и переменный ток; |
24...60 В |
- от измеряемого напряжения; |
85...230 В |
- потребляемая мощность постоянный/переменный ток |
около 2,5 Вт / 4,5 В^А |
Электрическая прочность изоляции 50 Гц/ 1 мин, В: - входных цепей на остальные цепи и корпус |
5550 |
- между входами по току |
3250 |
- питания на выходы интерфейсов и корпус |
3700 |
- выходы интерфейсов на корпус |
490 |
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 |
Габаритные размеры, не более, мм |
105x114x70 |
Масса, не более, г |
700 |
Примечание: (1) при нелинейных искажениях не более ±1 % в температурном диапазоне 15...30°С при cos ф для активной мощности и sin ф для реактивной мощности 0,8...1. Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном) -10.. .+55 ° С;
Относительная влажность до 90% при 25 °С;
Атмосферное давление 650...800 мм рт. ст.
По устойчивости к условиям транспортирования соответствует группе «3» ГОСТ 22261-94. Наработка на отказ 100 000 часов;
Срок службы не менее 10 лет.
