Номер по Госреестру СИ: 31084-12
31084-12 Преобразователи измерительные частоты переменного тока и разности частот переменного тока
(EMBSIN 241 F, EMBSIN 241 FV (преобразователи частоты) и EMBSIN 241 FD (преобразователи разности частот))
Назначение средства измерений:
Преобразователи измерительные частоты переменного тока EMBSIN 241 F, EMBSIN 241 FV и разности частот переменного тока EMBSIN 241 FD (далее - преобразователи) предназначены для измерения и преобразования частоты и разности частот переменного тока в сигналы гальванически изолированных от входа аналоговых интерфейсов: «токовая петля» (униполярного, биполярного или со смещением нулевой точки) или напряжения постоянного тока (униполярного, биполярного или со смещением нулевой точки), связанные линейной зависимостью с частотой входного сигнала переменного тока или разностью частот двух входных сигналов переменного тока. Входное напряжение переменного тока может иметь синусоидальную, прямоугольную или другую периодическую форму с преобладанием гармоники основной частоты.
Внешний вид.
Преобразователи измерительные частоты переменного тока и разности частот переменного тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится наклейкой на лицевую поверхности преобразователя и на первую страницу паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения отсутствуют
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям измерительным частоты переменного тока EMBSIN 241 F, EMBSIN 241 FV и разности частот переменного тока EMBSIN 241 FD.
ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия";
ГОСТ 24855-81 "Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия";
Документация фирмы-изготовителя.
Лист № 4 всего листов 4
Поверка
Поверкаосуществляется согласно МИ 1570-86 «Преобразователи измерительные тока, напряжения, мощности, частоты аналоговые. Методика поверки».
Изготовитель
Фирма MBS AG, Германия
Адрес: Eisbachstrape 51, D-74429 Sulzbach-Laufen
Телефон: 49(0) 7976/9851-0 Факс: 49(0) 7976/9851-21
e-mail: mb s@ stromwandl ef. de WEB: www.stromwandler.de
Заявитель
ООО ЭТК «Джоуль», Россия,Адрес: 111141, г.Москва, ул. Электродная, д. 2, стр.12, офис 305а. Тел./факс (495) 363-18-67 e-mail: mail@joule.ru WEB: www.joule.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия преобразователей состоит в масштабном преобразовании частоты или разности частот подаваемых на вход напряжений переменного тока в униполярные, биполярные или со смещением нулевой точки сигналы интерфейсов «токовая петля» или постоянного напряжения, связанные линейной зависимостью с частотой входного переменного тока.
Преобразователь частоты содержит входной фильтр, компаратор и цифровой измеритель длительности периода, измеряющий длительность нескольких последовательных колебаний входного напряжения. Преобразователь разности частот имеет два входа №1 и №2 и два одинаковых канала измерения длительности периодов, которые используются для вычисления разности частот.
Действующее значение входного напряжения может находиться в диапазонах 10-230 В или 230-600 в зависимости от модификации преобразователя (допускается длительная работа при коэффициенте перегрузки до 1,2 от верхних границ диапазонов)
Питание преобразователей в зависимости от модификации осуществляется:
а) от внешнего источника питания постоянного тока или переменного тока частотой от 40 до 400 Гц, напряжение которого лежит в диапазоне 85-230 или 24-60 В;
б) от напряжения измеряемой частоты переменного тока частотой от 40 до 400 Гц, напряжение которого лежит в диапазоне 85-230 или 24-60 В;
в) от внешнего источника питания постоянного тока 24-60 В или переменного тока 24 В частотой от 40 до 400 Гц, подключаемого к выходной цепи преобразователя.
Конструктивно преобразователи состоят из печатной платы с электронными схемами, размещенными в изолирующем корпусе из поликарбоната с двумя вариантами размеров. Выводы сигналов интерфейсов и входы от внешних источников питания имеют зажимы с фиксацией винтами. Преобразователи могут крепиться на монтажную 35 мм DIN-рейку.
Преобразователи предназначены для работы в составе измерительных и управляющих систем
Преобразователи являются функционально и конструктивно законченными ремонтируемыми изделиями, и по номенклатуре показателей надежности относятся к группе II вида I согласно ГОСТ 27.003-90.

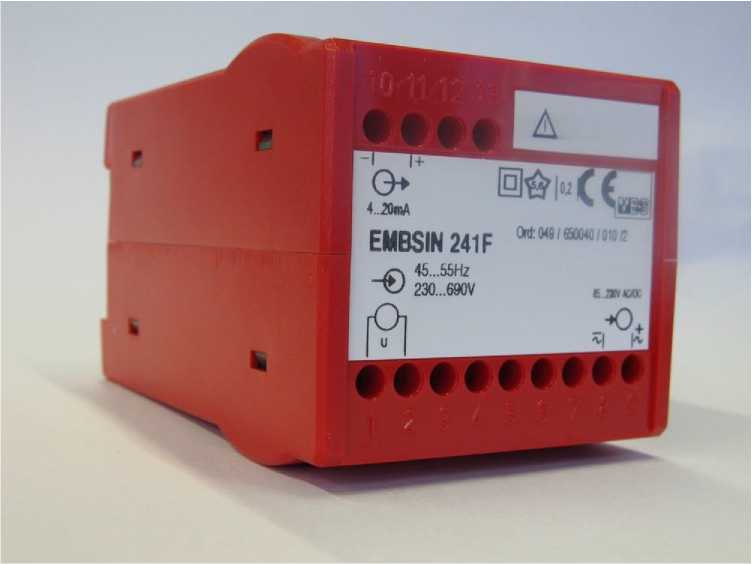

Фотография преобразователей представлена на рисунке 1.
Рисунок 1
В комплект поставки входят: преобразователь и паспорт.
Величина |
Значение |
Диапазоны преобразования частоты, Гц, для преобразователей EMBSIN 241 F, EMBSIN 241FV |
45-55; 47-51; 47,5-52,5; 48-52, 58-62 или любой в пределах от 10 до 1500, при условии, что fH/(fB-fH)<50, где fH и fB -нижняя и верхняя границы диапазона. |
Диапазоны преобразования разности частот, Гц, для преобразователей EMBSIN 241 FD (в скобках указана номинальная частота на входе №1) |
-0,5...+0,5(50);-2,5...+2,5(50); -5...+5(50); -10...+10(50); -2,5...+2,5(60) или любой в пределах от ±1% до ±80% от fl, при условии, что fl и f2 лежат в пределах 10-1500 Гц (где fl и f2 - частоты сигналов, подаваемые на входы №1 и №2 соответственно) |
Диапазоны номинальных напряжений переменного тока измеряемых частот и разности частот |
10-230 В или 230-600 В |
Допустимый коэффициент перегрузки по верхней границе диапазона напряжений входного сигнала:
|
1,2 2,0 |
Диапазоны выходного сигнала постоянного тока (интерфейс «токовая петля»), мА |
0-20, 4-20 или любой из следующих вариантов, где и Ik - начало и конец диапазона соответственно: Ih = 0, Ik = 1...20 (униполярный); Ih= -Ik = ± (1...20) (биполярный); Ih = 1 ...4, Ik = 5...20 (со смещением нуля) |
Диапазоны выходного сигнала постоянного напряжения, В |
0-10 или любой из следующих вариантов, где Uh и Uk - начало и конец диапазона соответственно: UH = 0, UK = 1 ...10 (униполярный); UH = -UK = ± ( l...10) (биполярный); UH = 0,2...2, UK-1 ...10 (со смещением нуля) |
Предел допускаемой погрешности преобразова-нияот верхнего предела измерения, % не более |
± 0,2 |
Время установления выходного сигнала, в зависимости от модели, периодов основной частоты |
2,4,8, 16 |
Время непрерывной работы не менее, ч |
Неограниченно |
Потребляемая мощность не более, В • А |
3,5 |
Интерфейс «токовая петля» | |
|
-12 15 15/Imax (1тах-максимальный ток) |
Интерфейс «напряжение» | |
|
± 4 Umax/4 (итах-максимальное напряжение) |
Электрическая прочность изоляции 50 Гц/ 1 мин, В активных цепей и питания на корпус выходы интерфейсов на корпус |
3700 500 |
Сопротивление изоляции в рабочих условиях не менее, МОм |
5 |
Габаритные размеры, не более, мм EMBSIN 241 F, EMBSIN 241 FD EMBSIN 241 FV |
70x70x112 45x75x105 |
Масса не более, г |
270 |
Рабочие условия применения (группа 3 по ГОСТ 22261-94 с расширенным температурным диапазоном -10.. .+55 ° С;
Относительная влажность до 90% при 25 °С; Атмосферное давление 650...8О0 мм рт. ст. По устойчивости к условиям транспортирования соответствует группе «3» ГОСТ 22261-94. Наработка на отказ 100 000 часов;
Срок службы не менее 10 лет.
