Номер по Госреестру СИ: 72667-18
72667-18 Трансформаторы тока измерительные
(ASK, KSU)
Назначение средства измерений:
Трансформаторы тока измерительные ASK, KSU (далее - трансформаторы) предназначены для преобразования большого тока в сигнал измерительной информации для его передачи приборам (счетчикам электрической энергии) в сетях напряжением до 0,72 кВ.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на шильдик трансформатора типографским способом или на специальную этикетку, наклеиваемую на корпус трансформатора, а также на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «Трансформаторы тока измерительные ASK, KSU. Руководство по эксплуатации» раздел 4.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ASK, KSUГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Принцип действия трансформаторов основан на преобразовании силы входного переменного тока в силу выходного переменного тока с коэффициентом, определяемым отношением числа витков первичной и вторичной обмоток.
Каждый трансформатор состоит из замкнутого магнитопровода с отверстием для первичной обмотки (для модификаций ASK) или с первичной обмоткой (для модификаций KSU), вторичной обмотки, намотанной на сердечник, и пластикового корпуса с местом крепления. Клеммники вторичной обмотки имеют пластмассовые крышки с устройствами для пломбирования с целью ограничения доступа к измерительной цепи.
Для трансформаторов ASK через отверстие магнитопровода. при монтаже пропускается шина или кабель, исполняющие функцию первичной обмотки, для трансформаторов KSU кабель подключается к клеммам выводов первичной обмотки, расположенным на корпусе. Для получения другого коэффициента преобразования, вместо шины может быть намотана первичная обмотка из нескольких витков (для модификаций ASK).
Модели трансформаторов различаются диапазоном первичного тока, классом точности, мощностью вторичной нагрузки, а также габаритными размерами.
Трансформаторы являются не ремонтнопригодными изделиями и по номенклатуре показателей надежности относятся, к группе II вида I согласно ГОСТ 27.003-90.
Общий вид трансформаторов приведен на рисунках 1 и 2.
Место нанесения поверки

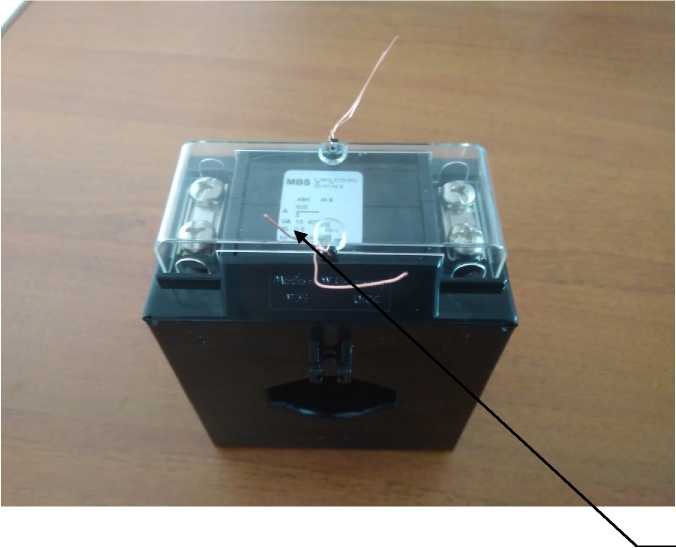

Рисунок 1 - Общий вид трансформаторов ASK с местом нанесения знака поверки на пломбу
Место нанесения знака поверки

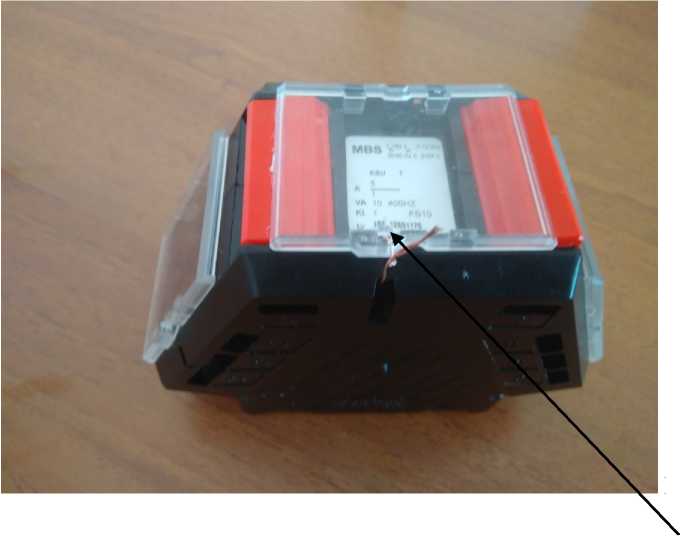

Рисунок 2 - Общий вид трансформаторов KSU с местом нанесения знака поверки на пломбу
Комплектность трансформатора приведена в таблице 3.
Таблица 3 - Комплектность
Наименование |
Обозначение |
Количество |
Трансформатор тока ASK или KSU |
- |
1 |
Методика поверки (высылается по требованию потребителя) |
МП 206.1-150-2018 |
1 |
Руководство по эксплуатации |
- |
1 |
Крепеж |
- |
1 |
Пломбировочные крышки (по заказу) |
- |
1 |
Переходники для крепления на DIN-рейку 35 мм (по заказу для трансформаторов ASK) |
- |
1 |
трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - трансформаторов
Номинальные первичные токи I1, А |
Модификация ASK 31.5 |
Модификация ASK 31.6 |
Модификация ASK 31.3 | |||
Номинальные вторичные нагрузки Sном, В-А | ||||||
50 |
1,0 |
1,0 |
1,0 |
1,0 | ||
60 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
1,0 | |
75 |
1,0; 1,5; 2,5 |
1,0; 1,5; 2,5 |
1,0; 1,5 |
1,0; 1,5; 2,5 |
1,0; 1,5 | |
80 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 | |
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
150 |
2,5 |
2,5 |
1,5; 2,5 |
2,5 |
1,5; 2,5 |
1,5; 2,5 |
200 |
2,5; 5 |
2,5; 5; 7,5 |
2,5; 3,75 |
2,5; 5; 10 |
1,5; 2,5 |
1,5; 2,5; 5 |
250 |
1,5; 2,5; 5; 7,5 |
2,5; 5; 10 |
1,5; 2,5; 5; 7,5 |
1,5; 2,5; 5; 10 |
1,5; 2,5; 5 |
1,5; 2,5; 5;10 |
300 |
2,5; 5; 10 |
2,5; 5; 10 |
1,5; 2,5; 5; 10 |
1,5; 2,5; 5; 10; 15 |
1,5; 2,5; 5 |
1,5; 2,5; 5;10 |
400 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
1,5; 2,5; 5; 10; 15 |
2,5; 5; 10 |
1,5; 2,5; 5;10 |
500 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
1,5; 2,5; 5;10 |
600 |
5; 10; 15 |
5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5;5;10;15 |
750 |
5; 10; 15 |
5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10 |
2,5; 5; 10 |
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0,5 |
1,0 |
Номинальный вторичный |
1 или 5 | |||||
ток I2, А | ||||||
Номинальное первичное |
0,72 | |||||
напряжение U1, кВ | ||||||
Номинальная частота f, Гц |
400 | |||||
Г абаритные размеры | ||||||
(ширинах высотах глубина), |
60x75,5x68 |
95х116х74 |
60x75,5x48 | |||
мм, не более | ||||||
Отверстие под шину или | ||||||
кабель |
30,5x10,5; 25,5x12,5; | |||||
30..5х10.5 028 |
30,5х10; 21х13 023,5 | |||||
(ширина х высота |
20,5x20,5 026 | |||||
0диаметр), мм, не более |
Продолжение таблицы 1
Номинальные первичные токи I1, А |
Модификация ASK 51.4 |
Модификация ASK 61.6 |
Модификация ASK 81.4 | |||
Номинальные вторичные нагрузки Sном, В-А | ||||||
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5 |
1,5; 2,5 | ||
150 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 | ||
200 |
2,5; 5 |
1,5; 2,5; 5 |
2,5; 5 |
2,5; 5; 10 | ||
250 |
1,5; 2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 | ||
300 |
2,5; 5 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 | ||
400 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10 |
2,5; 5 |
500 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10 |
2,5; 5; 10 |
600 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10 |
2,5; 5; 10 |
750 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
800 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15 |
5; 10; 15; 30 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 |
1000 |
5; 10; 15 |
2,5; 5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30; 45 |
5; 10; 15 |
2,5; 5; 10; 15; 30 |
1200 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30; 45 |
5; 10; 15 |
5; 10; 15; 30 |
1250 |
5; 10; 15 |
5; 10; 15; 30 |
5; 10; 15; 30 |
5; 10; 15; 30; 45 |
5; 10; 15 |
5; 10; 15; 30 |
1500 |
5; 10; 15; 30 |
5; 10; 15; 30; 45 |
5; 10; 15 |
5; 10; 15; 30; 45 | ||
1600 |
5; 10; 15; 30 |
5; 10; 15; 30; 45 |
5; 10; 15 |
5; 10; 15; 30; 45 | ||
2000 |
10; 15; 30 |
10; 15; 30; 45 | ||||
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
0.5 |
1,0 |
Н ом и нал ь н ый втор и ч н ы й ток I2, А |
1 или 5 | |||||
Н о м и нал ь ное пер в и ч ное напряжение U1. кВ |
0,72 | |||||
Номинальная частота fj, Гц |
400 | |||||
Г абаритные размеры (ширинах высота х глубина), мм, не более |
86x98,5x58 |
95x116x74 |
120x123,5x58 | |||
Отверстие под шину или кабель (ширинах высота 0диаметр), мм, не более |
50,5x12,5; 40,5x30,5 044 |
60x10; 50x30 040 |
80,5x10,5; 60,5x30,5 055 |
Продолжение таблицы 1
Номинальные первичные токи I1, А |
Модификация ASK 41.4 |
Модификация ASK 41.6 |
Модификация KSU 1 | ||
Номинальные вторичные нагрузки Sном, В-А | |||||
5 |
10 | ||||
50 |
1,0 | ||||
60 |
1,0 |
1,0 |
1,0; 1,5 |
1,0; 1,5 | |
75 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5 |
1,0; 1,5; 2,5 | |
80 |
1,0; 1,5 |
1,0; 1,5 |
1,5; 2,5 |
1,5; 2,5 | |
100 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 |
1,5; 2,5 | |
150 |
2,5 |
2,5 |
1,5; 2,5 |
2,5 | |
200 |
2,5 |
2,5; 5 |
2,5; 3,75 |
2,5; 5 | |
250 |
1,5; 2,5; 3,75 |
1,5; 2,5; 5 |
1,5; 2,5; 5; 7,5 |
1,5; 2,5; 5; 10 | |
300 |
1,5; 2,5; 5 |
1,5; 2,5; 5; 10 |
1,5; 2,5; 5; 10 |
1,5; 2,5; 5; 10 | |
400 |
1,5; 2,5; 5; 7,5 |
1,5; 2,5; 5; 7,5 |
2,5; 5; 10 |
1,5; 2,5; 5; 10 | |
500 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10 | |
600 |
2,5; 5; 10 |
2,5; 5; 10 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 | |
750 |
2,5; 5; 10; 15 |
2,5; 5; 10; 15 | |||
Класс точности |
0,5 |
1,0 |
0,5 |
1,0 |
1,0 |
Номинальный вторичный ток I2, А |
1 или 5 |
1 | |||
Номинальное первичное напряжение U1, кВ |
0,72 | ||||
Номинальная частота f, Гц |
400 | ||||
Г абаритные размеры (ширинах высота х глубина), мм, не более |
70х85,5х58 |
95х116х74 |
127x93,5x57 | ||
Отверстие под шину или кабель (ширинахвысота 0диаметр), мм, не более |
40,5x10,5; 30,5x16 032 |
40x12; 30x15 032 |
- |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих температур, °С |
от -45 до +50 |
Климатическое исполнение и категория размещения по ГОСТ 15150-69 |
У3 |
Диапазон температур транспортирования и хранения, °С |
от -50 до +55 |
Средняя наработка на отказ, ч, не менее |
300 000 |
Средний срок службы, лет, не менее |
30 |
