Номер по Госреестру СИ: 92102-24
92102-24 Система измерений количества и параметров нефти сырой Красноленинского НГКМ
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефти сырой Красноленинского НГКМ (далее - СИКНС) предназначена для автоматизированных измерений массы и параметров сырой нефти.
Внешний вид.
Система измерений количества и параметров нефти сырой Красноленинского НГКМ
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ИВК (основной и резервный) |
АРМ | |
Идентификационное наименование ПО |
Formula.o |
ОЗНА-Flow |
Номер версии (идентификационный номер) ПО |
6.15 |
3.4 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
5ED0C426 |
9А685849 |
Знак утверждения типа
Знак утверждения типананосится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и параметров нефти сырой на выходе ДНС-3 Красноленинского НГКМ АО «РН-Няганьнефтегаз»» (свидетельство об аттестации № 01.00257-2013/7309-18).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «РН-Няганьнефтегаз» (АО «РН-Няганьнефтегаз»).
ИНН 8610010727
Юридический адрес: 628183, Тюменская обл., Ханты-Мансийский автономный округ, г. Нягань, ул. Сибирская, д. 10, к. 1
Телефон: (34672) 9-22-22
E-mail: rn_nng@nng.rosneft.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятиеОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)
ИНН 0278096217
Адрес: г. Уфа, ул. Менделеева, д. 205а, эт. 1, оф. 19
Телефон/ факс: (347) 292-79-10/ (347) 292-79-15
E-mail: ozna-eng@ozna.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Правообладатель
Акционерное общество «РН-Няганьнефтегаз» (АО «РН-Няганьнефтегаз»).ИНН 8610010727
Юридический адрес: 628183, Тюменская обл., Ханты-Мансийский автономный округ, г. Нягань, ул. Сибирская, д. 10, к. 1
Телефон: (34672) 9-22-22
E-mail: rn_nng@nng.rosneft.ru
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКНС представляет собой единичный экземпляр измерительной системы с заводским № ОИ 369, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.
СИКНС включает в себя следующие функциональных части:
-
- блок фильтров;
-
- блок измерительных линий;
-
- блок измерений параметров нефти сырой;
-
- узел подключения передвижной поверочной установки;
-
- система обработки информации (далее - СОИ).
В состав СИКНС включены следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
-
- расходомеры-счетчики массовые Optimass 2400 (№ 53804-13);
-
- датчики температуры Rosemount 3144P (№ 63889-16);
-
- термопреобразователи с унифицированным выходным сигналом Метран-270, Метран-270-Ех (№ 21968-11);
-
- датчики давления Метран-150 (№ 32854-13);
-
- влагомер поточный ВСН-2 (№ 24604-12);
-
- манометры и термометры для местной индикации давления и температуры.
В состав СОИ входят:
-
- комплексы измерительно-вычислительные «ОКТОПУС-Л» («OCTOPUS-L») (далее -ИВК) (№ 43239-15);
-
- автоматизированное рабочее место (АРМ) оператора.
Вспомогательные устройства и технические средства:
- фильтры с быстросъемными крышками;
- счетчик нефти турбинный МИГ (№ 26776-08);
- запорная и регулирующая арматура с устройствами контроля протечек;
- входной и выходной коллекторы;
- пробоотборники автоматические с контейнерами;
- ручной пробоотборник;
- закрытая дренажная система.
Заводской номер СИКНС нанесен фотохимическим способом на фирменную табличку, закрепленную на двери помещения СИКНС.
Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на СИКНС не предусмотрено.
Пломбирование СИКНС не предусмотрено.

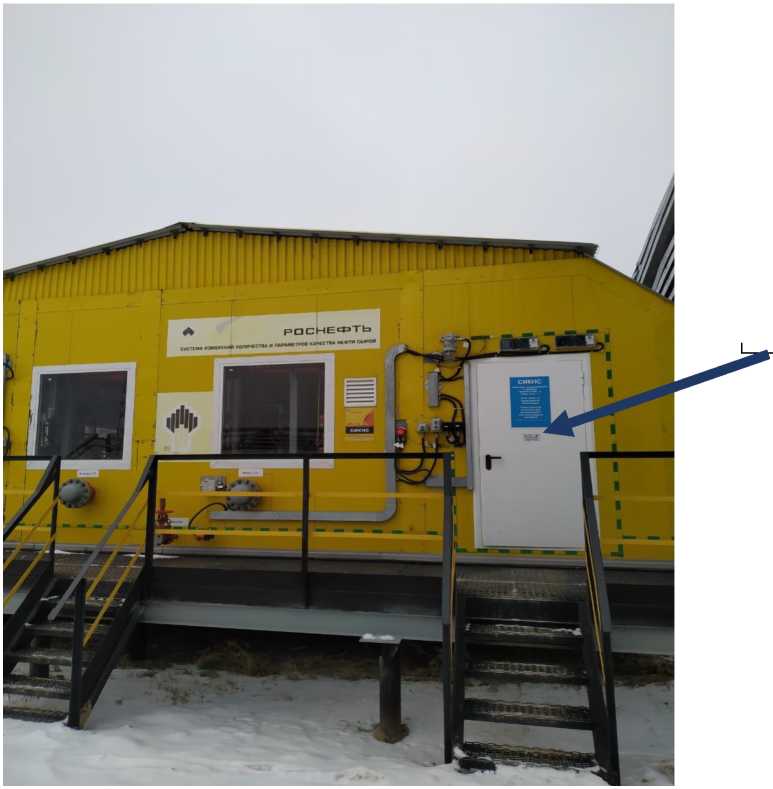

Общий вид СИКНС и место крепления маркировочной таблички показаны на рисунке 1.
Маркировочная табличка
Рисунок 1 - Общий вид СИКНС и место крепления маркировочной таблички
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКНС
Наименование характеристики |
Значение |
Диапазон измерений массового расхода сырой нефти, т/ч |
от 200 до 410 |
Пределы допускаемой относительной погрешности измерений массы сырой |
±0,25 |
нефти, % | |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, %, при определении массовой доли воды по результатам измерений объемной доли воды с применением влагомера: - при содержании объемной доли воды в сырой нефти не более 5 % |
±1,1 |
- при содержании объемной доли воды в сырой нефти не более 10 % |
±1,2 |
- при содержании объемной доли воды в сырой нефти не более 20 % |
±1,3 |
- при содержании объемной доли воды в сырой нефти не более 30 % |
±1,5 |
- при содержании объемной доли воды в сырой нефти не более 50 % |
±2,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть сырая |
Количество измерительных линий, шт |
2 (1 рабочая, 1 контрольно-резервная) |
Диапазон давления измеряемой среды, МПа |
от 1,2 до 4,0 |
Температура измеряемой среды, оС |
от +25 до +40 |
Плотность нефти сырой при 20 °С, кг/м3 |
от 850 до 920 |
Плотность пластовой воды при 20 °С, кг/м3, не более |
1012 |
Вязкость кинематическая нефти сырой при 20 °С, мм2/с (сСт) |
от 0,7 до 1,7 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Давление насыщенных паров при максимальной температуре нефти, кПа (мм.рт.ст), не более |
66,7 (500) |
Объемная доля воды, %, не более |
50 |
Массовая концентрация хлористых солей, мг/дм3, не более |
149,7 |
Массовая доля механических примесей, %, не более |
0,2 |
Содержание свободного газа |
не допускается |
Содержание растворенного газа, м3/м3, не более |
0,97 |
Плотность газа при стандартных условиях, кг/м3 |
от 1,02 до 1,03 |
Режим работы СИКНС |
непрерывный |
Параметры электрического питания:
|
380 (трехфазное), 220 (однофазное) 50 |
Условия эксплуатации: - температура в блок-боксе СИКНС, °С, не ниже |
+5 |
Срок службы, лет, не менее |
20 |
