Номер по Госреестру СИ: 87634-22
87634-22 Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефти сырой на выходе УПН «Эхаби» (далее - СИКНС) предназначена для автоматизированных измерений массы и параметров нефти сырой на выходе с лицензионного участка УПСВ «Эхаби», направляемой на ЦППН «Тунгор».
Внешний вид.
Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби"
Рисунок № 1
Внешний вид.
Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби"
Рисунок № 2
Общие сведения
Дата публикации - 15.12.2022
Срок свидетельства -
Номер записи - 189632
ID в реестре СИ - 1404413
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет получить информацию по модификациям СИ утвержденных типов:
- наименования модификаций в зависимости от типа СИ;
- количество СИ каждой из модификаций;
- долю СИ, приходящихся на конкретную модификацию от общего количества СИ данного типа.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3150 от 2022.12.13 ПРИКАЗ_Об утверждении типов средств измерений (20)
Наличие аналогов СИ: Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби" (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79462-20 02.11.2025 |
Преобразователи тока в напряжение, ПТН ОИ-05 Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
85852-22 |
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) "Луговое", Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85860-22 |
Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85929-22 |
Система измерений количества и показателей качества нефти НСП-1 "Сергеевка", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
86547-22 |
Система измерений количества и показателей качества нефти ЦППН Федоровского нефтегазоконденсатного месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87052-22 |
Система измерений количества и показателей качества нефти ЦПС "Кирско-Коттынский", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87442-22 |
Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти "МУСН-Эргинская" на Эргинском лицензионном участке Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
87634-22 |
Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87653-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-2) на факел низкого давления (ФНД), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
89232-23 |
Система измерений количества и показателей качества нефти № 372 ППСН "Уфанефтехим", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90086-23 |
Система измерений количества и параметров газа СИКГ-1. Обустройство Харампурского газового месторождения. Освоение Сеноманской залежи и участка Туронской залежи, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90290-23 |
Система измерений количества и параметров топливного газа (СИКГ-3), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
91156-24 |
Система измерений количества и показателей качества нефти (СИКН) НСП "Красный Холм", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
91620-24 |
Система измерений количества и показателей качества нефти с объектов нефтедобычи АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92102-24 |
Система измерений количества и параметров нефти сырой Красноленинского НГКМ, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92285-24 |
Система измерений количества и параметров свободного нефтяного газа "ДНС-3ЕЕ Газ на ГПЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92286-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФНД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92303-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФВД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92311-24 |
Система измерений количества и показателей качества нефти, поступающей на АО "АНПЗ ВНК", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
94481-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95151-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95245-25 |
Система измерений количества и параметров нефтегазоводяной смеси №1 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95246-25 |
Система измерений количества и параметров нефтегазоводяной смеси с ПНС Тепловского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95249-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95250-25 |
Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95266-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95288-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95353-25 |
Система измерений количества и параметров нефтегазоводяной смеси №2 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95482-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 2 Среднебалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать производителей средств измерений и организации, поверяющие их СИ. В качестве вершин графа выступают организации-поверители, линии связи формируются в случае, если количество поверок по выбранному производителю превышает параметр
В выпадающем списке представлены оргаизации-производители СИ, по которым в ФГИС АРШИН имеются поверки (не менее 100). Данные о производителях берутся из реестра утвержденных типов СИ ФГИС АРШИН. В качестве фильртров выступают такие параметры, как:
- MAX кол-во связей - максимально возможное для отображения количество ребер графа (для удобства отображения);
- MIN вес связи - позволяет отфильровать крупных поверителей от мелких или осноных подрядчиков по поверке СИ на производстве;
- год - период анализа данных в годах (от 2010 до н.д.).
Кто поверяет Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби" (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби" (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) СИКНС (ИВК, АРМ оператора) обеспечивает реализацию функций СИКНС. Метрологические характеристики СИКНС нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКНС «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК (основной и резервный) |
АРМ оператора | |
|
Идентификационное наименование ПО |
Abak.bex |
ОЗНА-Flow |
|
Номер версии (идентификационный номер) ПО |
1.0 |
3.3 |
|
Цифровой идентификатор ПО |
4069091340 |
8Е093555 |
Знак утверждения типа
Знак утверждения типананосится в нижней части титульного листа руководства по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефти. Методика измерений системой измерений количества и параметров нефти сырой на выходе УПН «Эхаби, аттестованной ФГУП «ВНИИР» (свидетельство об аттестации методики измерений № 01.00257-2013/5409-19 от 29.04.2019), регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2019.35671.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ПравообладательОбщество с ограниченной ответственностью «ННК-Сахалинморнефтегаз»
(ООО «ННК-Сахалинморнефтегаз»)
ИНН 6501163102
Адрес: 693020, Сахалинская обл., г. Южно-Сахалинск, Хабаровская ул., д. 17
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)
ИНН 0278096217
Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, д. 205а, эт. 1, оф. 19 Телефон: (347) 292-79-10
Факс: (347) 292-79-15
E-mail: ozna-eng@ozna.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «ННК-Сахалинморнефтегаз»(ООО «ННК-Сахалинморнефтегаз»)
ИНН 6501163102
Адрес: 693020, Сахалинская обл., г. Южно-Сахалинск, Хабаровская ул., д. 17
Принцип действия СИКНС основан на использовании прямого метода динамических измерений массы сырой нефти с применением счетчиков-расходомеров массовых. Выходные электрические сигналы с преобразователей счетчиков-расходомеров массовых поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу сырой нефти по реализованному в нем алгоритму.
СИКНС представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКНС осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКНС и эксплуатационными документами на ее компоненты.
В состав СИКНС входят технологическая часть, система обработки информации и система электроснабжения. В состав технологической части входят блок фильтров, блок измерительных линий, блок измерений параметров нефти сырой, узел подключения передвижной поверочной установки (далее - ПУ), узел регулирования расхода.
В составе СИКНС применены следующие средства измерений утвержденных типов:
-
- расходомеры массовые Promass (модификация Promass 300) (далее - СРМ), тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 68358-17;
-
- датчики температуры Rosemount 3144P, рег. № 63889-16;
-
- датчики давления «Метран-150», рег. № 32854-13;
-
- влагомер сырой нефти ВСН-ПИК-Т, рег. № 59365-14;
-
- комплекс измерительно-вычислительный расхода и количества жидкостей и газов «АБАК+» (далее - ИВК), рег. № 52866-13;
-
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
-
- автоматизированное рабочее место (далее - АРМ) оператора.
-
- пробоотборник нефти автоматический с возможностью ручного отбора;
-
- фильтры сетчатые с быстросъемными крышками;
-
- запорная и регулирующая арматура с устройствами контроля протечек.
Общий вид СИКНС показан на рисунке 1.

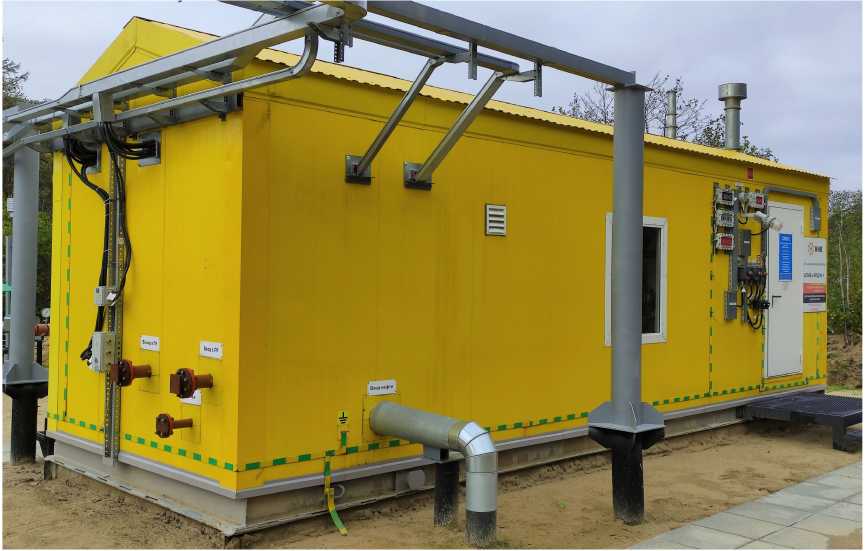

Рисунок - 1 Общий вид СИКНС
Заводской номер СИКНС № 383 указан на фирменной табличке, установленной на входной двери снаружи блок-бокса СИКНС, методом лазерной гравировки, а также в эксплуатационной документации типографским способом. Формат нанесения заводского номера - числовой. Знак поверки наносится на свидетельство о поверке СИКНС. Место нанесения заводского номера показано на рисунке 2.

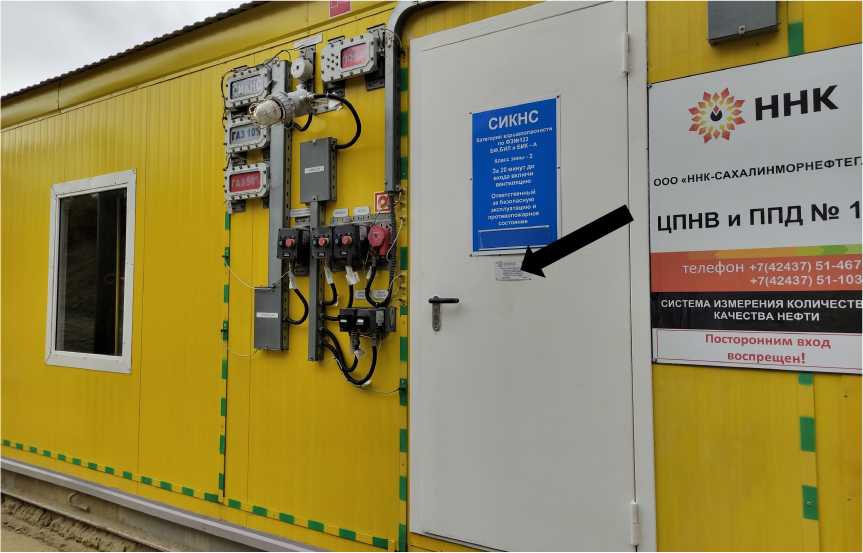

Рисунок -2 Место нанесения заводского номера
Пломбирование СИКНС не предусмотрено.
Метрологические и основные технические характеристики СИКНС, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКНС
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти, т/ч |
от 30 до 60 |
|
Пределы допускаемой относительной погрешности измерений массы нефти сырой, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти сырой: - при измерении объемного влагосодержания в диапазоне от 0,2 до 2,5 % с применением поточного влагомера, % |
±0,35 |
|
- при определении массовой доли воды в диапазоне от 0 до 3 % в испытательной лаборатории по ГОСТ 2477, % |
±0,36 |
Таблица 3 - Основные технические характеристики СИКНС
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
сырая нефть |
|
Диапазон температуры, °С |
от +1 до +25 |
|
Диапазон давления нефти, МПа |
от 2,3 до 2,6 |
|
Плотность сырой нефти, кг/м3
|
от 900 до 907 от 845 до 899 |
|
Кинематическая вязкость при +20 °С, мм2/с (сСт) |
от 3,0 до 15,0 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Массовая доля воды, %, не более |
3,0 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая доля хлористых солей, мг/дм3 |
от 3,2 до 7,6 |
|
Плотность пластовой воды при +20 °С, кг/м3 |
от 1005 до 1015 |
|
Плотность газа при стандартных условиях, кг/м3 |
от 0,763 до 0,812 |
|
Содержание растворенного газа в сырой нефти, м3/м3, не более |
1,0 |
|
Режим работы СИКНС |
периодический |
|
Параметры электрического питания: - напряжение переменного тока, В |
380±38 (трехфазное); |
|
- частота переменного тока, Г ц |
220±22 (однофазное) 50±1 |
|
Климатические условия эксплуатации системы: - температура окружающего воздуха, °С |
от -38 до +39 |
|
- относительная влажность окружающего воздуха, %, не более |
95 |
|
- атмосферное давление, кПа, не более |
101,3 |
|
Срок службы, лет, не менее |
10 |
