Номер по Госреестру СИ: 95151-25
95151-25 Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

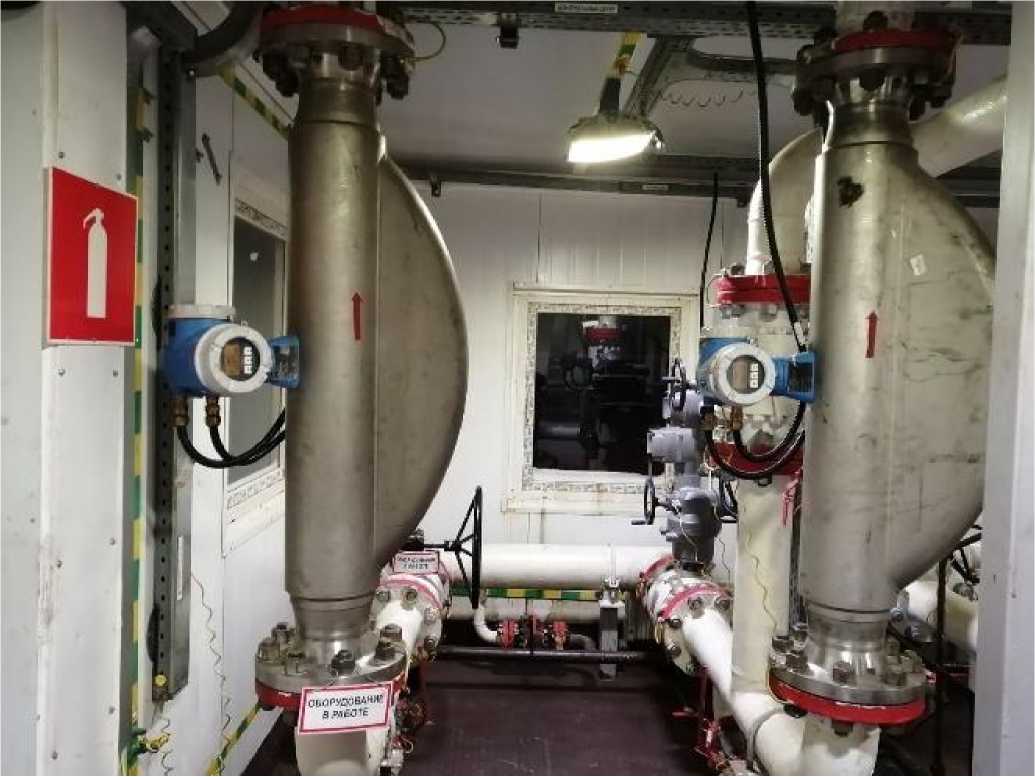

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения
Рисунок № 1

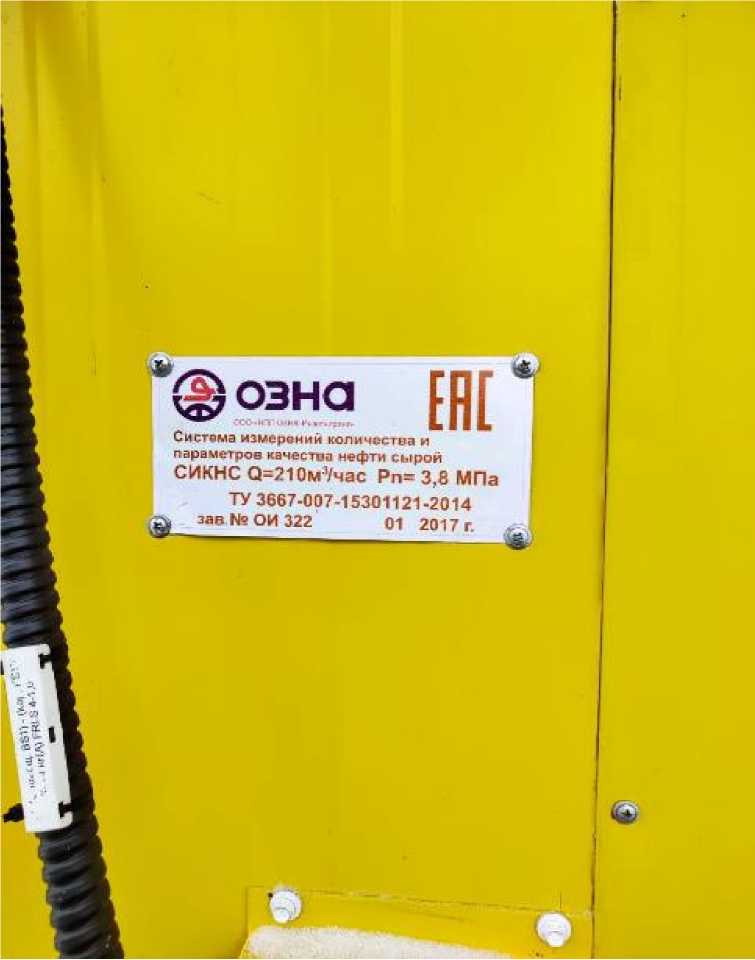

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения
Рисунок № 2
Общие сведения
Дата публикации - 16.04.2025
Срок свидетельства -
Номер записи - 196960
ID в реестре СИ - 1424974
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№735 от 2025.04.11 ПРИКАЗ Об утверждении типов средств измерений (14)
№735 от 2025.04.11 Об утверждении типов средств измерений
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79462-20 02.11.2025 |
Преобразователи тока в напряжение, ПТН ОИ-05 Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
85852-22 |
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) "Луговое", Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85860-22 |
Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85929-22 |
Система измерений количества и показателей качества нефти НСП-1 "Сергеевка", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
86547-22 |
Система измерений количества и показателей качества нефти ЦППН Федоровского нефтегазоконденсатного месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87052-22 |
Система измерений количества и показателей качества нефти ЦПС "Кирско-Коттынский", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87442-22 |
Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти "МУСН-Эргинская" на Эргинском лицензионном участке Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
87634-22 |
Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87653-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-2) на факел низкого давления (ФНД), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
89232-23 |
Система измерений количества и показателей качества нефти № 372 ППСН "Уфанефтехим", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90086-23 |
Система измерений количества и параметров газа СИКГ-1. Обустройство Харампурского газового месторождения. Освоение Сеноманской залежи и участка Туронской залежи, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90290-23 |
Система измерений количества и параметров топливного газа (СИКГ-3), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
91156-24 |
Система измерений количества и показателей качества нефти (СИКН) НСП "Красный Холм", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
91620-24 |
Система измерений количества и показателей качества нефти с объектов нефтедобычи АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92102-24 |
Система измерений количества и параметров нефти сырой Красноленинского НГКМ, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92285-24 |
Система измерений количества и параметров свободного нефтяного газа "ДНС-3ЕЕ Газ на ГПЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92286-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФНД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92303-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФВД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92311-24 |
Система измерений количества и показателей качества нефти, поступающей на АО "АНПЗ ВНК", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
94481-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95151-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95245-25 |
Система измерений количества и параметров нефтегазоводяной смеси №1 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95246-25 |
Система измерений количества и параметров нефтегазоводяной смеси с ПНС Тепловского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95249-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95250-25 |
Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95266-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95288-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95353-25 |
Система измерений количества и параметров нефтегазоводяной смеси №2 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95482-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 2 Среднебалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (далее - ПО) СИКНС представлено встроенным прикладным ПО комплекса измерительно-вычислительного ОКТОПУС-Л (OCTOPUS-L) и АРМ оператора «ОЗНА-Flow».
Идентификационные данные программного обеспечения приведены в таблице 2.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК «ОКТОПУС-Л» |
АРМ оператора |
|
Идентификационное наименование ПО |
Formula.o |
«ОЗНА-Flow» |
|
Номер версии ПО |
6.10 |
2.0 |
|
Цифровой идентификатор ПО |
24821CE6 |
64С56178 |
|
Алгоритм вычисления цифрового идентификатора |
CRC 32 |
CRC 32 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1789/2023 Инструкция. Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефтегазоводяной смеси (СИКНС) на ДНС Восточно-Правдинского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации 1789/01.00248-2014/2023 от 07.12.2023 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск, ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) Блок измерительных линий (БИЛ).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Расходомеры массовые Promass F83 |
БИЛ |
15201-11 |
|
Т ермопреобразователи сопротивления платиновые TR88 |
БИЛ, БИК |
49519-12 |
|
Преобразователи давления измерительные Cerabar M PMP |
БИЛ, БИК |
41560-09 |
|
Преобразователи давления измерительные Deltabar M PMD |
БИЛ, БИК |
41560-09 |
|
Влагомеры поточные ВСН-АТ мод. ВСН-АТ-100 |
БИК |
62863-15 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100* |
БИК |
24604-12 |
|
Расходомеры-счетчики ультразвуковые OPTISONIC 3400 |
БИК |
57762-14 |
|
Комплексы измерительно-вычислительные ОКТОПУС-Л (OCTOPUS-L) |
СОИ |
43239-15 |
|
Примечание — Средства измерений помеченные * находятся в резерве. При необходимости средства измерений эксплуатирующиеся в составе СИКНC могут быть заменены на находящиеся в резерве. | ||
В состав СИКНС входят показывающие средства измерений давления и температуры нефти утвержденных типов.
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединенной пробы в соответствии с ГОСТ 2517-2012;
-
- проверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
Место расположения СИКНС, заводской номер ОИ 322: площадка насосной станции Восточно - Правдинского месторождения цеха подготовки и перекачки нефти №5 управления подготовки и перекачки нефти. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований их описаний типа, МИ 3002-2006 и/или разработанной владельцем СИКНС инструкции. Заводской номер в виде буквенно-цифрового обозначения нанесён на информационной табличке методом аэрографии. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1. Место нанесения заводского номера представлено на рисунке 2.
Рисунок 1 - Общий вид СИКНС
Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 50 до 210 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объёмной доли воды в измеряемой среде, %:
св. 5 до 15 включ. св. 15 до 25 включ.
св. 7 до 15 включ. св. 15 до 35 включ. св. 35 до 55 включ. св. 55 до 65 включ. св. 65 до 70 включ. |
±1,0 ±(0,15 ф*+0,25) ±(0,075 ф*+1,375) ±(0,15 ф*+0,25) ±(0,075 ф*+1,375) ±(0,15 ф*-1,25) ±(0,3 ф*-9,5) ±10 |
|
Примечания:
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольная-резервная) |
|
Характеристики измеряемой среды:
|
от +25 до +60 от 1,2 до 4,5 от 888,5 до 950,0 от 1005 до 1015 95,0 от 0,7 до 1,4 от 0,8 до 3,2 0,5 500 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от +18 до +25 |
