Номер по Госреестру СИ: 95249-25
95249-25 Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения (далее - СИКНС) предназначена для измерений массы нефтегазоводяной смеси.
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения
Рисунок № 1
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197024
ID в реестре СИ - 1425147
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№770 от 2025.04.18 ПРИКАЗ Об утверждении типов средств измерений (19)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79462-20 02.11.2025 |
Преобразователи тока в напряжение, ПТН ОИ-05 Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
85852-22 |
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) "Луговое", Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85860-22 |
Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85929-22 |
Система измерений количества и показателей качества нефти НСП-1 "Сергеевка", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
86547-22 |
Система измерений количества и показателей качества нефти ЦППН Федоровского нефтегазоконденсатного месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87052-22 |
Система измерений количества и показателей качества нефти ЦПС "Кирско-Коттынский", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87442-22 |
Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти "МУСН-Эргинская" на Эргинском лицензионном участке Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
87634-22 |
Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87653-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-2) на факел низкого давления (ФНД), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
89232-23 |
Система измерений количества и показателей качества нефти № 372 ППСН "Уфанефтехим", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90086-23 |
Система измерений количества и параметров газа СИКГ-1. Обустройство Харампурского газового месторождения. Освоение Сеноманской залежи и участка Туронской залежи, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90290-23 |
Система измерений количества и параметров топливного газа (СИКГ-3), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
91156-24 |
Система измерений количества и показателей качества нефти (СИКН) НСП "Красный Холм", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
91620-24 |
Система измерений количества и показателей качества нефти с объектов нефтедобычи АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92102-24 |
Система измерений количества и параметров нефти сырой Красноленинского НГКМ, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92285-24 |
Система измерений количества и параметров свободного нефтяного газа "ДНС-3ЕЕ Газ на ГПЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92286-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФНД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92303-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФВД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92311-24 |
Система измерений количества и показателей качества нефти, поступающей на АО "АНПЗ ВНК", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
94481-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95151-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95245-25 |
Система измерений количества и параметров нефтегазоводяной смеси №1 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95246-25 |
Система измерений количества и параметров нефтегазоводяной смеси с ПНС Тепловского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95249-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95250-25 |
Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95266-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95288-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95353-25 |
Система измерений количества и параметров нефтегазоводяной смеси №2 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95482-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 2 Среднебалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительно-вычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Метрологические характеристики СИКНС нормированы с учётом влияния программного обеспечения на результаты измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ |
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ ГАЗА И ВОДЫ |
view.exe |
|
Номер версии ПО |
v.19.04.05 |
0586.0207 0139.0031 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1846/2024 «Масса нефти в нефтегазоводяной смеси. Методика измерений системой измерений количества и параметров нефти в нефтегазоводяной смеси (СИКНС) на ПНС №1 Мало-Балыкского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ»,свидетельство об аттестации
№ 1846/01.00248-2014/2024 от 21.10.2024.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз»
(ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) блок измерительных линий (БИЛ);
-
2) блок качества нефти (БКН), предназначенный для измерения параметров нефти в нефтегазоводяной смеси;
-
3) система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС с измерительными компонентами представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF400 |
БИЛ |
13425-06 |
|
Преобразователи давления измерительные 40 мод. 4385 |
БИЛ, БКН |
19422-03 |
|
Датчики давления МИДА ДИ 13П |
БИЛ, БКН |
17636-06 |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ 902820 мод. 902820/10 |
БИЛ, БКН |
32460-06 |
|
Термопреобразователи с унифицированным выходным сигналом Метран 2700 |
БИЛ, БКН |
38548-08 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100 |
БКН |
24604-07 24604-12 |
|
Комплексы измерительно-вычислительные МикроТЭК |
СОИ |
24063-06 |
|
Примечание - В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединенной пробы в соответствии с ГОСТ 2517-2012;
-
- проверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом.
СИКНС может вести измерение массы одновременно с применением четырёх измерительных линий.
Место расположения СИКНС, заводской номер 89 - ПНС №1 Малобалыкского месторождения цеха подготовки и перекачки нефти № 9 ООО «РН-Юганскнефтегаз». Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКНС или МИ 3002-2006. Заводской номер в виде цифрового обозначения указан на информационной табличке установленной на стене блок-бокса СИКНС методом ударной маркировки. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1. Место нанесения заводского номера указано на рисунке 2.
Место нанесения заводского
ь'

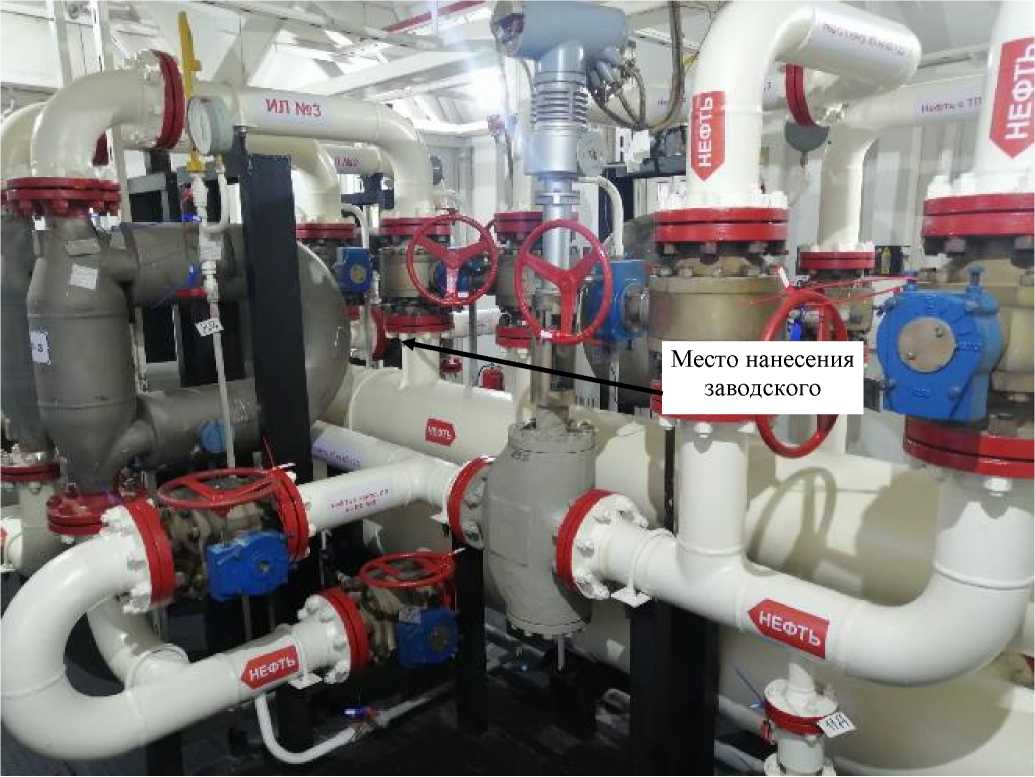

Рисунок 1 - Общий вид СИКНС

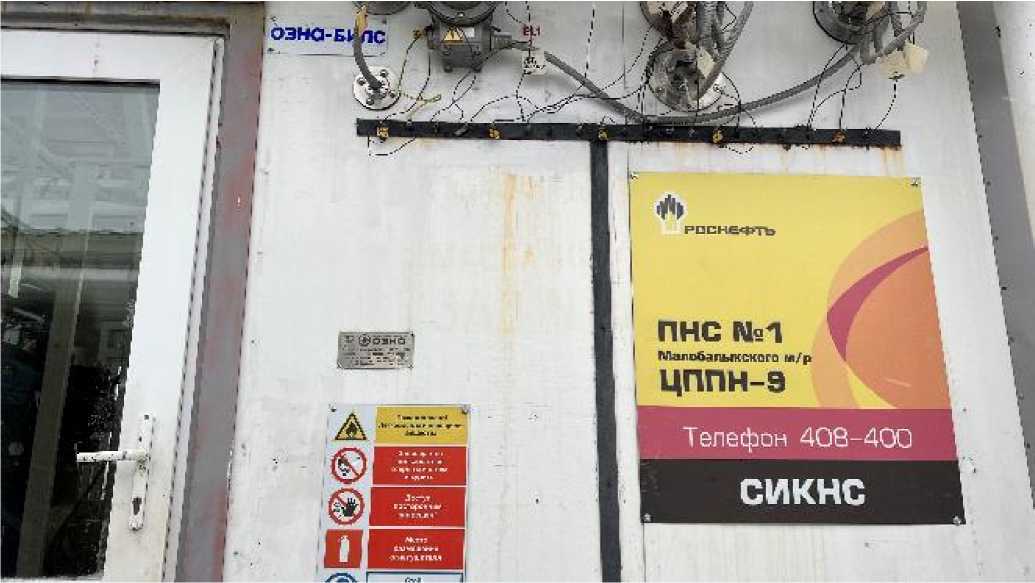

Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон массового расхода, т/ч |
от 35 до 1635 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
± 0,25 |
|
Примечание — Расход по одной измерительной линии не превышает 500 т/ч. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 контрольная-резервная) |
|
Характеристики измеряемой среды:
|
от +20 до +70 от 0,5 до 4,0 от 830 до 905 от 1001 до 1020 90,0 от 0,7 до 1,4 20 0,1 900 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от + 18 до + 25 |
