Номер по Госреестру СИ: 85860-22
85860-22 Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти № 629 на ПСП «Черпаю» (далее - СИКН) предназначена для проведения учётно-расчётных операций на ПСП «Черпаю» при сдаче в межпромысловый трубопровод ООО «РН-Северная нефть» и дальнейшей транспортировке нефти по трубопроводу с последующей передачей нефти в систему магистральных трубопроводов ПАО «Транснефть».

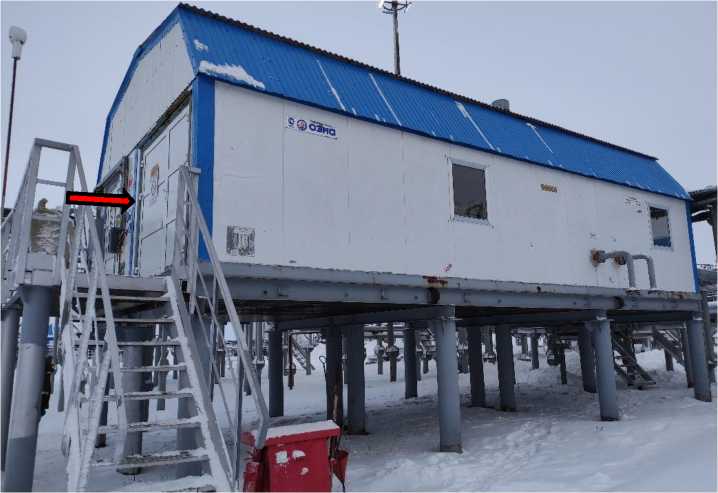

Внешний вид.
Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю"
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. ПО не оказывает влияния на метрологические характеристики СИКН.
Наименования ПО и идентификационные данные указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | ||
ИВК (основной) |
ИВК (резервный) |
АРМ оператора | |
Идентификационное наименование ПО |
OmniCom |
OmniCom |
ОЗНА-Flow |
Номер версии (идентификационный номер) ПО |
24.75.01 |
24.75.01 |
3.3 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
EB23 |
EBE1 |
8E093555 |
Уровень защиты ПО СИКН «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Знак утверждения типа
Знак утверждения типананосится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе «ГСИ. Масса нефти. Методика измерений массы нефти системой измерений количества и показателей качества нефти № 629 на ПСП «Черпаю» ООО «НГК «Горный» (свидетельство об аттестации № 01.00257-2013/5009-21 от 06.04.2021). Регистрационный номер в Федеральном реестре методик измерений ФР.1.29.2021.40049.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства РФ от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»
Приказ Федерального агентства по техническому регулированию и метрологии (Росстан-дарт) от 07.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
ПравообладательОбщество с ограниченной ответственностью "Нефтегазовая компания "Горный" (ООО «НГК «Горный»)
Адрес: 125167, г. Москва, вн. тер. г. муниципальный округ Хорошевский, пр-кт Ленинградский, д. 37, к. 3, этаж/помещение 5/VII, комната 11
ИНН 7801399975
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)ИНН 0278096217
Адрес: г. Уфа, ул. Менделеева, 205а, этаж 1, офис 19
Телефон/ факс: (347) 292-79-10/ (347) 292-79-15
E-mail: ozna-eng@ozna.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И. Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, 7 «а»
Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Принцип действия системы основан на использовании прямого метода динамических измерений массы брутто нефти с применением преобразователей массового расхода. Выходные электрические сигналы с преобразователей массового расхода поступают на соответствующие входы измерительно-вычислительного комплекса, который преобразует их и вычисляет массу нефти по реализованному в нем алгоритму.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами на ее компоненты.
В состав СИКН входят технологическая часть, система сбора, обработки информации и управления. В состав технологической части входят блок фильтров, блок измерительных линий, блок измерений показателей качества нефти, узел подключения передвижной поверочной установки, пробозаборное устройство щелевого типа. В состав системы сбора, обработки информации и управления входят шкафы вторичной аппаратуры, автоматизированное рабочее место (далее - АРМ) оператора, шкаф АРМ оператора и сервера, шкаф силового управления.
В составе СИКН применены следующие средства измерений утвержденных типов:
-
- счетчики-расходомеры массовые MicroMotion модели CMF200 (далее - СРМ) с измерительным преобразователем модели 2700, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 84123-21 и № 45115-16;
-
- преобразователь плотности жидкости измерительный модели 7835, рег. № 15644-06;
-
- влагомеры нефти поточные УДВН-1пм исполнения УДВН-1пм1, рег. № 14557-10;
-
- расходомер-счетчик ультразвуковой OPTISONIC 3400, рег. № 57762-14;
-
- датчики температуры 644, рег. № 39539-08, № 63889-16;
-
- преобразователи давления измерительные 3051 модификации 3051TG и 3051CD, рег. № 14061-10, № 14061-15;
-
- установка трубопоршневая «Сапфир МН»-100 (далее - СТПУ), рег. № 41976-09;
-
- контроллеры измерительно-вычислительные OMNI 6000, рег. № 15066-09;
-
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- пробоотборник автоматический;
- пробоотборник ручной;
- фильтры для очистки нефти от механических примесей;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН нанесен в виде буквенно-цифрового обозначения методом лазерной маркировки на фирменную табличку, прикрепленную снаружи блок-бокса возле входной двери. Общий вид и место установки фирменной таблички показаны на рисунке 1. Знак поверки наносится на свидетельство о поверке СИКН.
Пломбирование СИКН не предусмотрено.
Рисунок 1 - Общий вид СИКН и место нанесения заводского номера
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений расхода, т/ч |
от 9,6 до 94 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Измеряемая среда |
нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия» |
Количество измерительных линий |
3 (2 рабочих, 1 резервная) |
Диапазон температуры измеряемой среды, °С |
от +55 до +70 |
Диапазон давления нефти, МПа |
от 0,5 до 6,3 |
Диапазон плотности нефти при 20 °С, кг/м3 |
от 878,5 до 892,7 |
Диапазон кинематической вязкости, мм2/с (сСт) |
от 34,8 до 49,1 |
Массовая доля воды в нефти, %, не более |
0,5 |
Массовая доля механических примесей, %, не более |
0,05 |
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
Массовая доля парафина, %, не более |
6,0 |
Давление насыщенных паров, кПа (мм рт.ст.), не более |
66,7 (500) |
Содержание свободного газа |
не допускается |
Режим работы СИКН |
непрерывный |
Параметры электрического питания:
|
380±38 (трехфазное), 220±22 (однофазное) 50±1 |
Климатические условия эксплуатации СИКН: | |
- температура наружного воздуха, °С |
от -55 до +35 |
Срок службы, лет, не менее |
20 |
