Номер по Госреестру СИ: 95266-25
95266-25 Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения
Рисунок № 1
Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения
Рисунок № 2
Общие сведения
Дата публикации - 22.04.2025
Срок свидетельства -
Номер записи - 197042
ID в реестре СИ - 1425178
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№776 от 2025.04.21 ПРИКАЗ Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
79462-20 02.11.2025 |
Преобразователи тока в напряжение, ПТН ОИ-05 Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
85852-22 |
Система измерений количества и показателей качества нефти приемо-сдаточного пункта (ПСП) "Луговое", Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85860-22 |
Система измерений количества и показателей качества нефти № 629 на ПСП "Черпаю", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
85929-22 |
Система измерений количества и показателей качества нефти НСП-1 "Сергеевка", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
86547-22 |
Система измерений количества и показателей качества нефти ЦППН Федоровского нефтегазоконденсатного месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87052-22 |
Система измерений количества и показателей качества нефти ЦПС "Кирско-Коттынский", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87442-22 |
Система измерений количества и параметров свободного нефтяного газа мобильной установки сепарации нефти "МУСН-Эргинская" на Эргинском лицензионном участке Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
87634-22 |
Система измерений количества и параметров нефти сырой на выходе УПН "Эхаби", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87653-22 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ-2) на факел низкого давления (ФНД), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
89232-23 |
Система измерений количества и показателей качества нефти № 372 ППСН "Уфанефтехим", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90086-23 |
Система измерений количества и параметров газа СИКГ-1. Обустройство Харампурского газового месторождения. Освоение Сеноманской залежи и участка Туронской залежи, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
90290-23 |
Система измерений количества и параметров топливного газа (СИКГ-3), Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
91156-24 |
Система измерений количества и показателей качества нефти (СИКН) НСП "Красный Холм", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
91620-24 |
Система измерений количества и показателей качества нефти с объектов нефтедобычи АО "АРКТИКГАЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92102-24 |
Система измерений количества и параметров нефти сырой Красноленинского НГКМ, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
92285-24 |
Система измерений количества и параметров свободного нефтяного газа "ДНС-3ЕЕ Газ на ГПЗ", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92286-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФНД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92303-24 |
Система измерений количества и параметров свободного нефтяного газа (СИКГ) "ДНС-3ЕЕ Газ на ФВД", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
92311-24 |
Система измерений количества и показателей качества нефти, поступающей на АО "АНПЗ ВНК", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
94481-25 |
Система измерений количества и параметров нефтегазоводяной смеси на объекте УПСВ-2 ПНС № 4 с УПСВ Малобалыкского месторождения ЦППН-9, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95151-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ДНС Восточно-Правдинского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95245-25 |
Система измерений количества и параметров нефтегазоводяной смеси №1 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95246-25 |
Система измерений количества и параметров нефтегазоводяной смеси с ПНС Тепловского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95249-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 1 Малобалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95250-25 |
Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95266-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95288-25 |
Система измерений количества и параметров нефтегазоводяной смеси в районе К-201 Приобского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95353-25 |
Система измерений количества и параметров нефтегазоводяной смеси №2 УПСВ на ДНС Асомкинского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
95482-25 |
Система измерений количества и параметров нефтегазоводяной смеси на ПНС № 2 Среднебалыкского месторождения, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА-Инжиниринг" (ООО "НПП ОЗНА-Инжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
Схема прослеживаемости средства измерений отображает поверяемое СИ, его средства поверки и их связи с первичными эталонами.
В качестве средств поверки могут выступать СИ, стандартные образцы, эталоны, государственные первичные эталоны и СИ, импользуемые в качестве эталонов. Кроме того, на диаграмме могут присутствовать реагенты и аттестованные методики измерений.
Кто поверяет Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Система измерений количества и параметров нефтегазоводяной смеси в районе К-285 Приобского месторождения (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Система имеет программное обеспечение (ПО), реализованное в измерительновычислительном комплексе (ИВК) и в автоматизированном рабочем месте (АРМ) оператора. Метрологические характеристики СИКНС нормированы с учётом влияния программного обеспечения на результаты измерений.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ |
|
Идентификационное наименование ПО |
УЗЕЛ УЧЕТА НЕФТИ |
InTouch WindowMaker |
|
Номер версии ПО |
01.220408 |
8.0.2 0586.0187.0000.0000 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1844 /2024 Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефтегазоводяной смеси (СИКНС) в районе К-285 Приобского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации методики (метода) измерений № 1844/01.00248-2014/2024 от 10 октября 2024 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси с помощью счётчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счётчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и её компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) Блок измерительных линий (БИЛ), предназначенный для изменения массового расхода нефти.
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКНС
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF 400 |
БИЛ |
13425-06 |
|
Счётчики-расходомеры массовые МИР* |
БИЛ |
68584-17 |
|
Преобразователи давления измерительные серии 40 мод. 4385 |
БИЛ, БИК |
19422-03 |
|
Датчики давления Метран-150 мод. Метран-150TG* |
БИЛ, БИК |
32854-09 32854-13 |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ 902820 |
БИЛ, БИК |
32460-06 |
|
Влагомеры нефти микроволновые МВН-1 мод. МВН-1.1 Влагомеры нефти микроволновые МВН-1 мод. МВН-1.2* Влагомеры нефти микроволновые МВН-1 мод. МВН-1.3* |
БИК |
28239-04 63973-16 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
15644-06 |
|
Комплекс измерительно-вычислительный МикроТЭК |
СОИ |
24063-06 |
|
Примечания
| ||
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединённой пробы в соответствии с ГОСТ 2517-2012;
-
- поверку счётчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик счётчиков-расходомеров массовых без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
СИКНС может вести измерение массы одновременно с применением четырёх измерительных линий.
Место расположения СИКНС, заводской номер 111, в районе К-285 Приобского месторождения. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКНС или МИ 3002-2006. Заводской номер в виде цифрового обозначения нанесен ударным способом на информационной табличке на входе в блок измерительных линий и на входе в блок качества нефти. Нанесение знака поверки на СИКНС не предусмотрено.

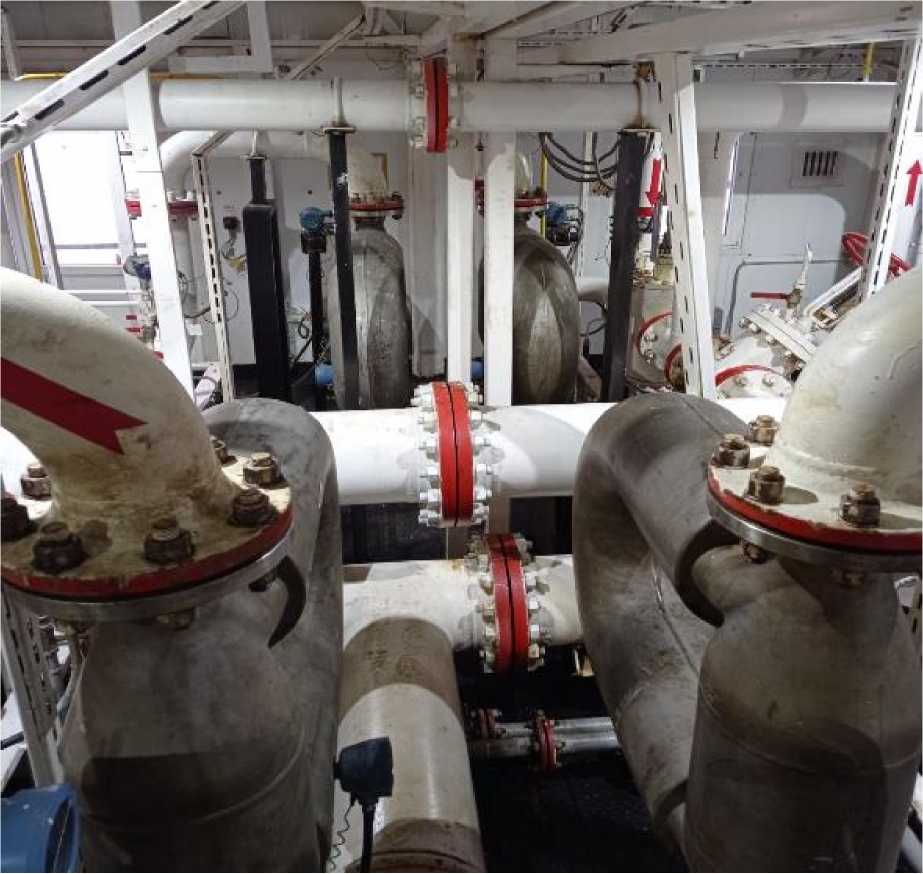

Общий вид СИКНС представлен на рисунке 1.
Рисунок 1 - Общий вид СИКНС

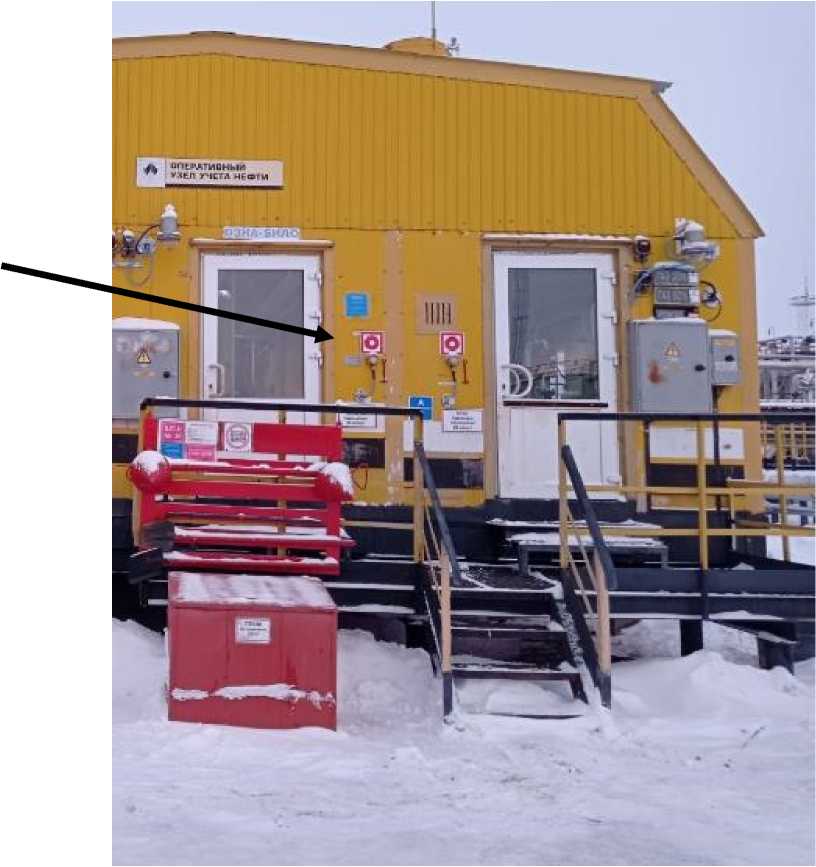

Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 108 до 1635 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
± 0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, % |
± 1,0 |
|
Примечание — Расход по одной измерительной линии не превышает 500 т/ч. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
4 (3 рабочих, 1 контрольная-резервная) |
|
Характеристики измеряемой среды:
|
от +15 до +60 от 1,0 до 4,0 от 868 до 880 от 1001 до 1005 1,0 от 0,8 до 1,0 10 0,05 900 не допускается |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от +18 до +25 |
