Номер по Госреестру СИ: 95250-25
95250-25 Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения (далее - СИКНС) предназначена для измерения массы нефтегазоводяной смеси и массы нетто нефти.

Внешний вид.
Система измерений количества и параметров нефтегазоводяной смеси ДНС-2 Южно-Сургутского месторождения
Рисунок № 1
Программное обеспечение
Программное обеспечение (далее - ПО) СИКНС представлено встроенным прикладным ПО контроллеров измерительных FloBoss мод. S600 и АРМ оператора «OZNA-Flow».
Идентификационные данные программного обеспечения приведены в таблице 2. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
ИВК |
АРМ оператора |
|
Идентификационное наименование ПО |
Ombinskoe |
OZNA-Flow |
|
Номер версии ПО |
05.33 |
2.1 |
|
Цифровой идентификатор ПО |
7f93 |
64C56178 |
|
Алгоритм вычисления цифрового идентификатора |
- |
CRC32 |
Лист № 5
Всего листов 7
Знак утверждения типа
Знак утверждения типананосится на титульный лист инструкции по эксплуатации СИКНС типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в документе ВЯ-1872/2024 «Масса нефти в составе нефтегазоводяной смеси. Методика измерений системой измерений количества параметров нефти в нефтегазоводяной смеси (СИКНС) УПСВ на ДНС-2 Южно-Сургутского месторождения ООО «РН-Юганскнефтегаз», аттестованном ФБУ «Тюменский ЦСМ», свидетельство об аттестации № 1872/01.00248-2014/2024 от 29.10.2024 г.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, пункт 6.2.1);
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РН-Юганскнефтегаз» (ООО «РН-Юганскнефтегаз»)
ИНН 8604035473
Юридический адрес: 628301, Ханты-Мансийский автономный округ - Югра, г.о. Нефтеюганск, г. Нефтеюганск ул. Ленина, стр. 26
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тюменской и Курганской областях, Ханты-Мансийском автономном округе - Югре, Ямало-Ненецком автономном округе» (ФБУ «Тюменский ЦСМ»)Адрес: 625027, Тюменская обл., г.о. город Тюмень, г. Тюмень, ул. Минская, д. 88
Телефон: (3452) 500-532
E-mail: info@csm72.ru
Web-сайт: Ь«р8://тцсм.рф
Принцип действия СИКНС основан на прямом методе динамических измерений массы нефтегазоводяной смеси, с помощью счетчиков-расходомеров массовых. Выходные сигналы измерительных преобразователей счетчиков-расходомеров поступают на соответствующие входы комплекса измерительно-вычислительного, который преобразует их и вычисляет массу нефтегазоводяной смеси и массу нетто нефти по реализованному в нем алгоритму.
Монтаж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии с проектной и эксплуатационной документацией на систему и ее компоненты. Система представляет собой единичный экземпляр измерительной системы целевого назначения, спроектированной для конкретного объекта. В состав СИКНС входят:
-
1) Блок измерительных линий (БИЛ).
-
2) Блок измерений показателей качества нефти (БИК), предназначенный для измерения показателей качества нефти.
-
3) Система сбора и обработки информации (СОИ), предназначенная для сбора и обработки информации, поступающей от измерительных преобразователей, а также для вычислений, индикации и регистрации результатов измерений.
Состав СИКНС представлен в таблице 1.
Таблица 1 - Состав СИКН
|
Наименование и тип средства измерений |
Место установки |
Регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений |
|
Счетчики-расходомеры массовые Micro Motion мод. CMF 400 |
БИЛ |
13425-06 |
|
Преобразователи давления измерительные 40 мод. 4385 |
БИЛ, БИК |
19422-03 |
|
Термопреобразователи с унифицированным выходным сигналом ТСПУ 902820 |
БИЛ, БИК |
32460-06 |
|
Влагомеры сырой нефти ВСН-2 мод. ВСН-2-50-100 |
БИК |
24604-07 |
|
Преобразователи плотности жидкости измерительные 7835 |
БИК |
52638-13 |
|
Контроллеры измерительные FloBoss мод. S600 |
СОИ |
38623-08 |
|
Примечание - В состав СИКНС входят показывающие средства измерений давления и температуры нефти утверждённых типов. Кроме того, в состав блока измерений показателей качества нефти входит расходомер. | ||
СИКНС обеспечивает выполнение следующих функций:
-
- прямые динамические измерения массы нефтегазоводяной смеси по каждой измерительной линии;
-
- отбор объединенной пробы;
-
- поверку счетчиков-расходомеров массовых на месте эксплуатации без нарушения процесса измерений;
-
- контроль метрологических характеристик средств измерений без нарушения режима непрерывности процесса измерения с возможностью автоматического формирования и печати протоколов контроля метрологических характеристик;
-
- определение массы нефтегазоводяной смеси по СИКНС в целом;
-
- косвенные измерения массы нетто нефти по СИКНС в целом.
СИКНС может вести измерение массы одновременно с применением двух измерительных линий.
Место расположения СИКНС, заводской номер 130 - УПСВ
на ДНС-2 Южно-Сургутского месторождения цеха подготовки и перекачки нефти №1 управления подготовки и перекачки нефти. Пломбирование средств измерений, находящихся в составе СИКНС осуществляется согласно требований одного из следующих документов: описание типа средства измерений, методика поверки средства измерений, инструкция по эксплуатации СИКНС или МИ 3002-2006. Заводской номер в виде цифрового обозначения указан на информационной табличке установленной на стене блок-бокса СИКНС методом ударной маркировки. Нанесение знака поверки на СИКНС не предусмотрено.
Общий вид СИКНС представлен на рисунке 1. Место нанесения заводского номера указано на рисунке 2.

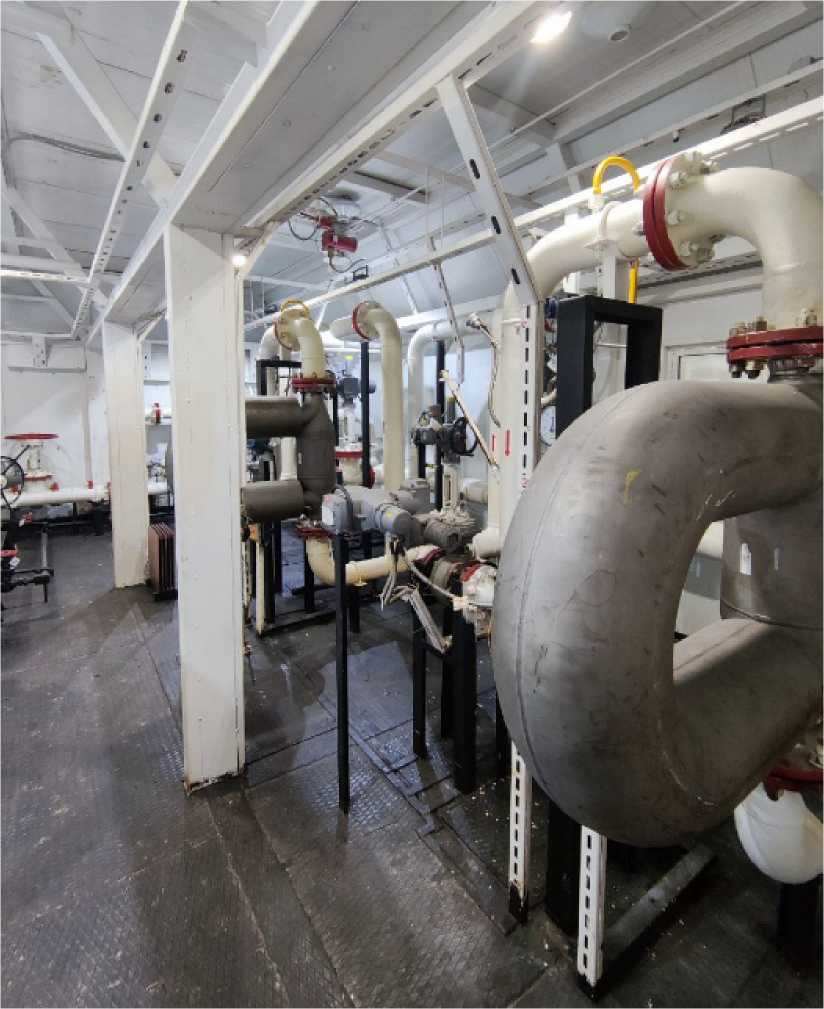

Рисунок 1 - Общий вид блока измерительных линий СИКНС
Место нанесения заводского номера
Рисунок 2 - Место нанесения заводского номера
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода, т/ч |
от 55 до 545 |
|
Пределы допускаемой относительной погрешности измерения массы нефтегазоводяной смеси, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти в составе измеряемой среды, %, при содержании объемной доли воды в измеряемой среде, % |
±1,0 |
|
Примечание — Расход по одной измерительной линии не превышает 500 т/ч. | |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество измерительных линий |
2 (1 рабочая, 1 контрольно-резервная) |
|
Характеристики измеряемой среды:
|
от +20 до +55 от 1,4 до 3,0 от 845 до 900 от 1000 до 1010 1,0 от 0,8 до 1,1 5 0,05 900 |
|
Режим работы |
непрерывный |
|
Условия эксплуатации: Температура окружающего воздуха, °С
|
от +5 до +35 от +18 до +25 |
