Номер по Госреестру СИ: 91620-24
91620-24 Система измерений количества и показателей качества нефти с объектов нефтедобычи АО "АРКТИКГАЗ"
(Обозначение отсутствует)
Назначение средства измерений:
Система измерений количества и показателей качества нефти с объектов нефтедобычи АО «АРКТИКГАЗ» (далее - СИКН) предназначена для автоматизированных измерений массы и показателей качества нефти.
Внешний вид.
Система измерений количества и показателей качества нефти с объектов нефтедобычи АО "АРКТИКГАЗ"
Рисунок № 1
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение | |
ИВК |
АРМ оператора | |
Идентификационное наименование ПО |
Abak.bex |
ОЗНА-Flow |
Номер версии (идентификационный номер) ПО |
1.0 |
3.4 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4069091340 |
9A685849 |
Знак утверждения типа
Знак утверждения типананосится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти с объектов нефтедобычи АО «АРКТИКГАЗ» (свидетельство об аттестации № RA.RU.313391/9009-23 от 29.08.2023 г., номер в реестре ФР.1.29.2023.46613).
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПостановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательАкционерное общество «Арктическая газовая компания» (АО «АРКТИКГАЗ»)
ИНН 8904002359
Юридический адрес: 629309, Ямало-Ненецкий автономный округ, г. Новый Уренгой,
Славянский мкр., д.9, эт. 6, каб. 607
Тел. (3494) 935-000
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)ИНН 0278096217
Адрес: 450071, г. Уфа, ул. Менделеева, д. 205а, эт. 1, оф. 19 Телефон/ факс: (347) 292-79-10/ (347) 292-79-15
E-mail: ozna-eng@ozna.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр-кт, д. 19
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а» Телефон: +7(843) 272-70-62
Факс: +7(843)272-00-32
E-mail: office@vniir.org
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы с заводским № 719, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
-
- технологический комплекс;
-
- система сбора, обработки информации и управления.
В состав технологического комплекса СИКН входят:
-
- блок фильтров;
-
- пробозаборное устройство щелевого типа;
-
- блок измерительных линий, включающий в себя входной и выходной коллекторы, две рабочие измерительные линии, одну контрольно-резервную измерительную линию;
-
- блок измерений показателей качества нефти;
-
- стационарная трубопоршневая поверочная установка;
-
- технологические и дренажные трубопроводы.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
-
- счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (№ 77657-20);
-
- преобразователи температуры программируемые ТСПУ 031 (№ 46611-16);
-
- датчики давления ЭМИС-БАР 103, датчики давления ЭМИС-БАР 143 (№ 72888-18);
-
- преобразователи плотности жидкости «ТН-Плотномер-25-6,3» (№ 77871-20);
-
- влагомеры нефти поточные УДВН-2п (№ 77816-20);
-
- ротаметр ЭМИС-МЕТА 215 (№ 48744-11);
-
- установка трубопоршневая поверочная стационарная «ОЗНА-Прувер С-0,05» модели 280 (№ 31455-06);
- термометры и манометры для местной индикации и контроля температуры и давления.
Система сбора, обработки информации и управления включает в себя:
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) с функцией горячего резервирования;
-
- автоматизированное рабочее место (далее - АРМ) оператора.
Вспомогательные устройства и технические средства:
-
- фильтры с быстросъемными крышками;
-
- пробоотборники автоматические Стандарт-АР с пробосборниками объемом 7000 см3 (рабочий и резервный);
-
- пробоотборник ручной Стандарт-РОП;
-
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН нанесен лазерной гравировкой на маркировочную табличку, закрепленную на стене помещения СИКН. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

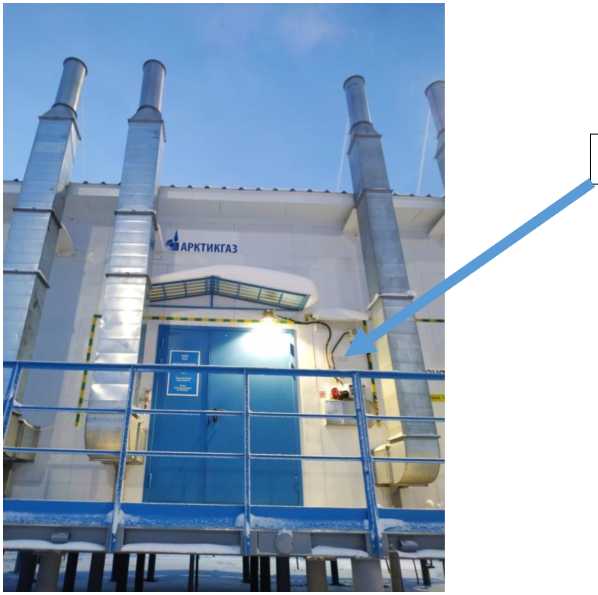

Общий вид СИКН и место нанесения заводского номера показаны на рисунке 1.
Маркировочная табличка
Рисунок 1 - Общий вид СИКН и место нанесения заводского номера на маркировочной табличке
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СИКН
Наименование характеристики |
Значение |
Диапазон измерений массового расхода нефти, т/ч |
от 28 до 250 |
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
Таблица 3 - Основные технические характеристики СИКН
Наименование характеристики |
Значение |
Измеряемая среда |
Нефть по ГОСТ Р 51858 |
Количество измерительных линий, шт. |
3 (2 рабочих, 1 контрольно-резервная) |
Давление измеряемой среды, МПа |
от 0,41 до 2,1 |
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости нефти, МПа, не более: - в рабочем режиме |
0,2 |
- в режиме поверки |
0,4 |
Диапазон температуры измеряемой среды, °С |
от +20 до +40 |
Вязкость кинематическая при температуре нефти +20 °С, сСт (мм2/с), не более |
10 |
Плотность нефти при температуре +20 °С, кг/м3 |
от 790,0 до 870,0 |
Давление насыщенных паров, кПа (мм рт. ст.), не более |
66,7 (500) |
Массовая доля воды, %, не более |
0,5 |
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
Массовая доля механических примесей, %, не более |
0,05 |
Содержание парафина (при поставке на экспорт), %, не более |
6 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Массовая доля сероводорода, млн.-1 (ppm), не более |
20 |
Режим работы СИКН |
непрерывный |
Параметры электрического питания:
|
380±38 (трехфазное), 220±22 (однофазное) 50±1 |
Условия эксплуатации: - температура воздуха в блок-боксе СИКН, °С, не менее |
+10 |
Срок службы, лет, не менее |
25 |
