Номер по Госреестру СИ: 79462-20
79462-20 Преобразователи тока в напряжение
(ПТН ОИ-05)
Назначение средства измерений:
Преобразователи тока в напряжение ПТН ОИ-05 (далее - преобразователи) предназначены для преобразования унифицированных сигналов постоянного электрического тока в унифицированные сигналы постоянного электрического напряжения.

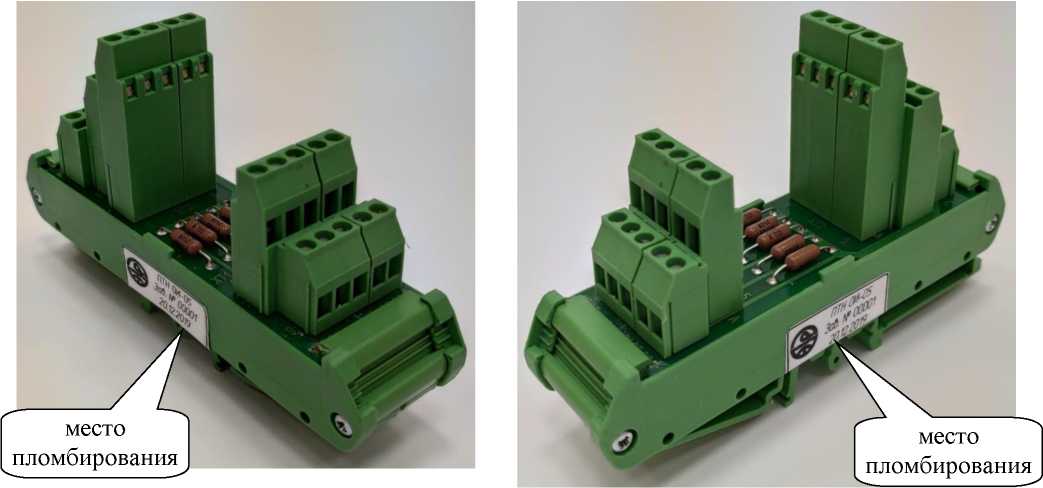

Внешний вид.
Преобразователи тока в напряжение
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям тока в напряжение ПТН ОИ-05ТУ 26.51.43.117-015-15301121-2019. Преобразователь тока в напряжение ПТН ОИ-05. Технические условия
Поверка
Поверкаосуществляется по документу МП 55-26-2019 «ГСИ. Преобразователи тока в напряжение ПТН ОИ-05. Методика поверки», утвержденному УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И.Менделеева» 01 апреля 2020 г.
Основные средства поверки:
- рабочий эталон 2 разряда согласно Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А» (калибратор электрических сигналов СА, мод. СА 100, регистрационный номер в Федеральном информационном фонде 19612-03);
- рабочий эталон 2 разряда согласно Приложению к приказу Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы» (мультиметр 3458А, регистрационный номер в Федеральном информационном фонде 25900-03).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик преобразователей с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие ОЗНА-Инжиниринг» (ООО «НПП ОЗНА-Инжиниринг»)ИНН 0278096217
Адрес: 450071, Республика Башкортостан, г. Уфа, ул. Менделеева, 205а, этаж 1, офис 19
Телефон: (347) 292-79-10
Факс: (347) 292-79-15
Е-mail: ozna-eng@ozna.ru
Web-сайт: http://www.ozna.ru
Испытательный центр
УНИИМ - филиал ФГУП «ВНИИМ им.Д.И.Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон: (343) 350-26-18
Факс: (343) 350-20-39
E-mail: uniim@uniim.ru
Принцип действия преобразователей основан на преобразовании протекающего через резистор постоянного электрического тока в постоянное электрическое напряжение.
Преобразователь представляет собой печатную плату с установленными на ней прецизионными резисторами и винтовыми клеммами для внешних подключений. Печатная плата устанавливается в крепежный профиль, фиксируется боковыми крышками с двух сторон и при помощи опорного элемента крепится на DIN-рейке. Крепежный профиль и боковые крышки проклеены для механической прочности и предотвращения доступа к токоведущим частям и площадке для пайки.
Общий вид средства измерений, схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Рисунок 1 - Общий вид преобразователей, схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон преобразований входного сигнала постоянного электрического тока, мА |
от 4 до 20 |
Диапазон изменений выходного сигнала постоянного электрического напряжения, В |
от 1 до 5 |
Пределы допускаемой приведенной к нормирующему |
±0,5 |
значению погрешности преобразований, % | |
Нормирующее значение, В |
5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Количество каналов преобразования |
5 |
Максимально допустимое значение входного сигнала постоянного электрического тока, мА |
22 |
Номинальная потребляемая мощность (одного канала преобразования), Вт, не более |
0,2 |
Номинальный диаметр присоединяемого провода, мм2 |
от 0,2 до 2,5 |
Габаритные размеры, мм, не более: | |
- длина |
130 |
- ширина |
40 |
- высота |
80 |
Масса, кг, не более |
0,2 |
Условия эксплуатации: - температура окружающей среды, °С |
от -15 до +40 |
- относительная влажность, %, не более |
80 |
- атмосферное давление, кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
Средний срок службы, лет |
20 |
Средняя наработка на отказ, ч, не менее |
90000 |
